重要参数

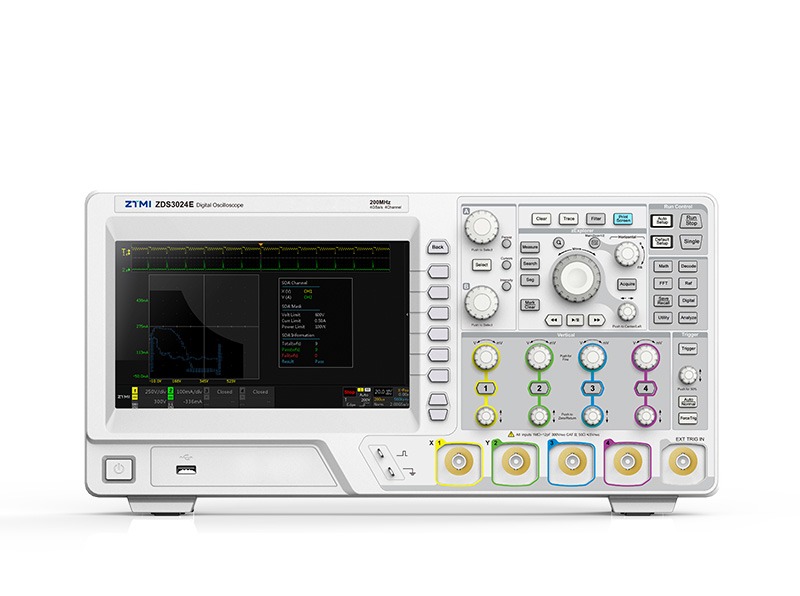

ZDS3024E
型号
ZDS3054E
型号

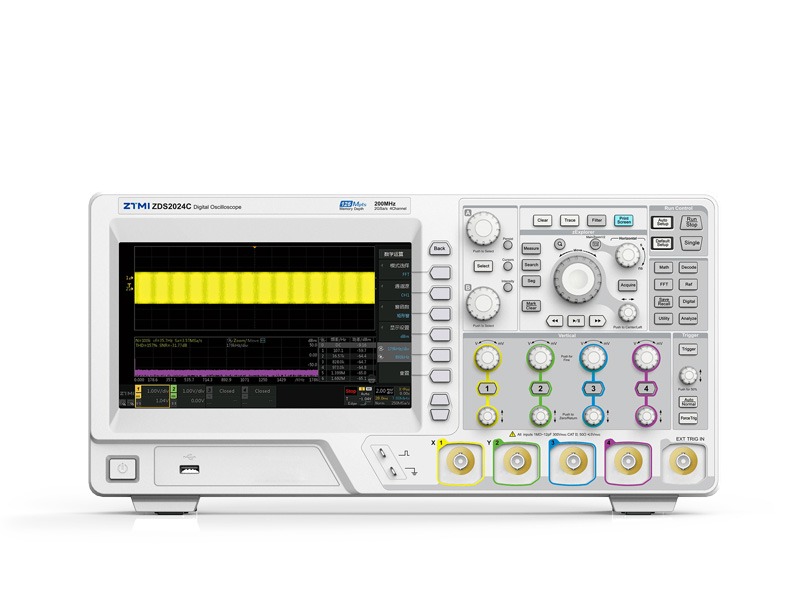

ZDS2024C
型号
4
输入通道
4
输入通道
4
输入通道
200MHz
模拟带宽
500MHz
模拟带宽
200MHz
模拟带宽
4GSa/s
最高实时采样率
4GSa/s
最高实时采样率
2GSa/s
最高实时采样率
8bit
ADC位数
8bit
ADC位数
8bit
ADC位数
250Mpts
存储深度
250Mpts
存储深度
125Mpts
存储深度
150Kwfms/s
最高波形刷新率
150Kwfms/s
最高波形刷新率
100Kwfms/s
最高波形刷新率
1ns/div-1ks/div
时基范围
1ns/div-1ks/div
时基范围
1ns/div-1ks/div
时基范围
2mV/div-10V/div
垂直灵敏度范围（1:1）
2mV/div-10V/div
垂直灵敏度范围（1:1）
2mV/div-10V/div
垂直灵敏度范围（1:1）
1MΩ ± 1% || 12pF ± 4pF 50 Ω±1.5%
输入阻抗
1MΩ ± 1% || 12pF ± 4pF 50 Ω±1.5%
输入阻抗
1MΩ ±1% || 16pF ±4pF
输入阻抗
标配27种
协议解码 1
标配27种
协议解码 1
标配21种
协议解码 1
CAN、CAN-FD、LIN（LIN1.3、LIN2.0）、FlexRay、UART、I2C、SPI、1-WIRE、USB1.1（USB2.0全速）、PS/2、Manchester、Diff-Manchester、WIEGAND、Miller、DALI、NEC红外传输协议分析、Philips RC-5、Philips RC-6、DS18B20、SHT11、DHT11、HDQ、SD-SPI、SD-SD、USB-PD、QC2.0/3.0、MDIO
协议解码 2
CAN、CAN-FD、LIN（LIN1.3、LIN2.0）、FlexRay、UART、I2C、SPI、1-WIRE、USB1.1（USB2.0全速）、PS/2、Manchester、Diff-Manchester、WIEGAND、Miller、DALI、NEC红外传输协议分析、Philips RC-5、Philips RC-6、DS18B20、SHT11、DHT11、HDQ、SD-SPI、SD-SD、USB-PD、QC2.0/3.0、MDIO
协议解码 2
CAN、CAN-FD、LIN（LIN1.3、LIN2.0）、FlexRay、UART、I2C、SPI、1-WIRE、USB1.1（USB2.0全速）、PS/2、Manchester、Diff-Manchester、WIEGAND、Miller、DALI、DS18B20、SHT11、DHT11、HDQ、SD-SPI、SD-SD
协议解码 2
数字滤波器（低通、高通）
硬件FIR滤波器
数字滤波器（低通、高通）
硬件FIR滤波器
数字滤波器（低通、高通）
硬件FIR滤波器
33种
触发功能 1
33种
触发功能 1
33种
触发功能 1
11种基本触发、21种协议触发、创新模板触发
触发功能 2
11种基本触发、21种协议触发、创新模板触发
触发功能 2
11种基本触发、21种协议触发、模板触发
触发功能 2
52种
自动测量
52种
自动测量
52种
自动测量
无
AFG信号发生器 1
无
AFG信号发生器 1
无
AFG信号发生器 1
无
AFG信号发生器 2
无
AFG信号发生器 2
无
AFG信号发生器 2
双Zoom模式、分段存储、模板测试、智能标记、上位机控制分析软件
高级功能
分段存储、波形播放、智能标记、上位机控制分析软件、模板测试，电源分析、环路测试
高级功能
分段存储、波形播放、智能标记、上位机控制分析软件
高级功能
4Mpts，支持窗函数包括：矩形窗、海明窗、汉宁窗和布莱克曼窗
FFT
4Mpts，支持窗函数包括：矩形窗、海明窗、汉宁窗和布莱克曼窗
FFT
4Mpts，支持窗函数包括：矩形窗、海明窗、汉宁窗和布莱克曼窗
FFT
9寸WVGA彩色显示屏，分辨率800*480，256级灰度等级显示和色温显示，支持可变余辉
显示屏
9寸WVGA彩色显示屏，分辨率800*480，256级灰度等级显示和色温显示，支持可变余辉
显示屏
9寸WVGA彩色显示屏，分辨率800*480，256级灰度等级显示和色温显示，支持可变余辉
显示屏
电源分析、环路分析
行业分析功能
电源分析、环路分析
行业分析功能
无
行业分析功能
余辉关闭、有限余辉和无限余辉 余晖时间：100ms、200ms、500ms、1s、2s、5s、10s、20s、50s
波形显示
余辉关闭、有限余辉和无限余辉 余晖时间：100ms、200ms、500ms、1s、2s、5s、10s、20s、50s
波形显示
余辉关闭、有限余辉和无限余辉 余晖时间：100ms、200ms、500ms、1s、2s、5s、10s、20s、50s
波形显示
USB host、USB device、LAN、VGA、Trig Out、Trig In
接口
USB host、USB device、LAN、RS232、Trig Out、Trig In
接口
USB host、USB device、LAN、RS232、Trig Out、Trig In
接口
搜索条件：上升沿、下降沿、上升时间、下降时间、正脉宽、负脉宽、正占空比和负占空比、周期和频率、正欠幅、负欠幅
波形搜索
搜索条件：上升沿、下降沿、上升时间、下降时间、正脉宽、负脉宽、正占空比和负占空比、周期和频率、正欠幅、负欠幅
波形搜索
搜索条件：上升沿、下降沿、上升时间、下降时间、正脉宽、负脉宽、正占空比和负占空比、周期和频率、正欠幅、负欠幅
波形搜索
