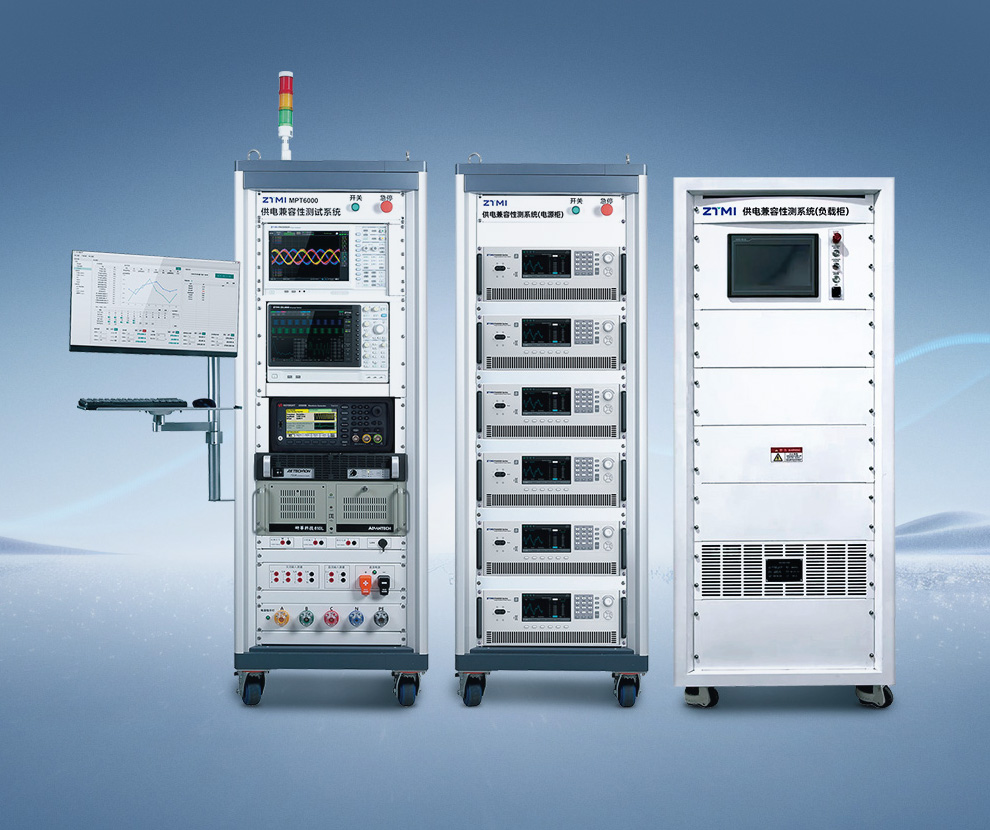

MPT 飞机供电特性测试系统

MPT飞机供电特性测试系统是致远仪器针对各类机载用电设备在供电状态下性能验证的自动化测试解决方案,系统由高性能可编程电源、音频信号模拟源、尖峰信号发生器、功率分析仪、示波记录仪、交直流负载、自动化控制机柜及自动化测试软件等组成。系统可支持多种标准体系,可实现项目自动化测试,效率更高,数据更准,运行更可靠。

飞机供电特性测试方法

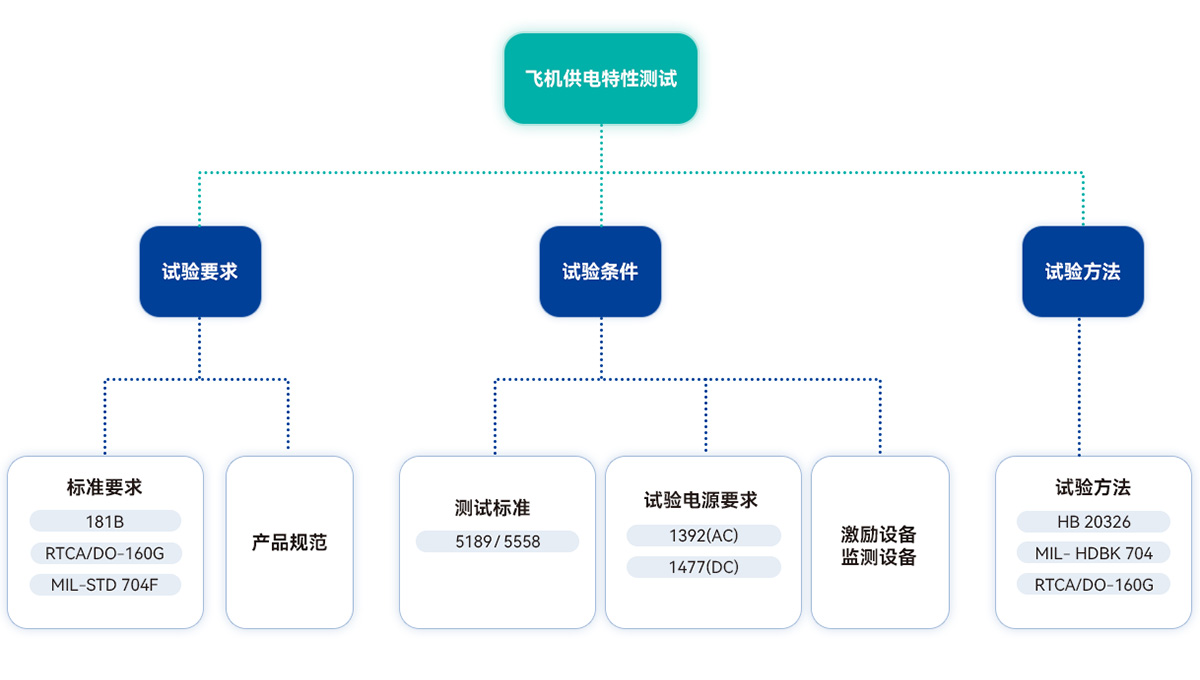

飞机供电特性测试是指各类机载用电设备在各种供电状态下的性能以及其对供电系统影响的测试和验证,是保证用电设备(尤其是大功率电子设备)与飞机供电系统相兼容的重要措施和方法,其试验要求、试验条件、试验方法如下图所示。

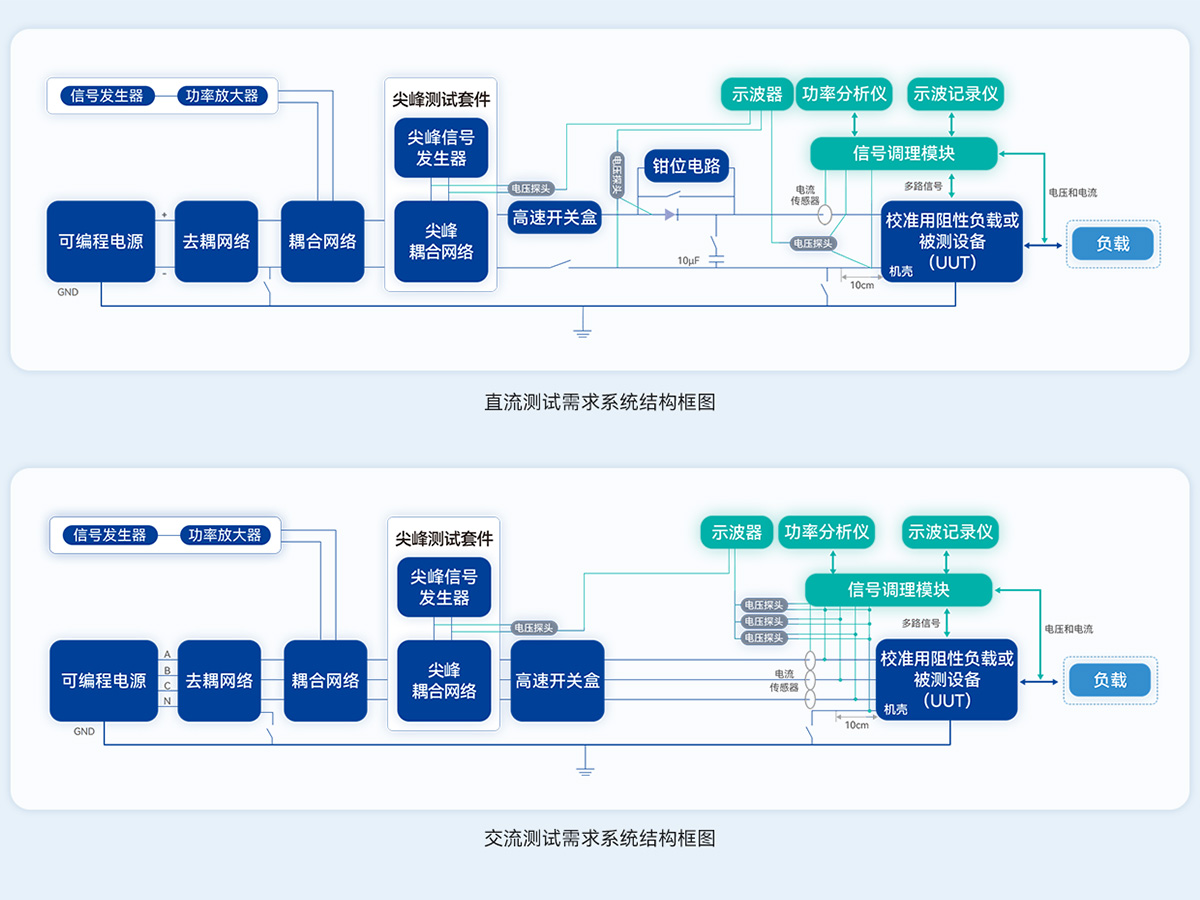

系统架构组成

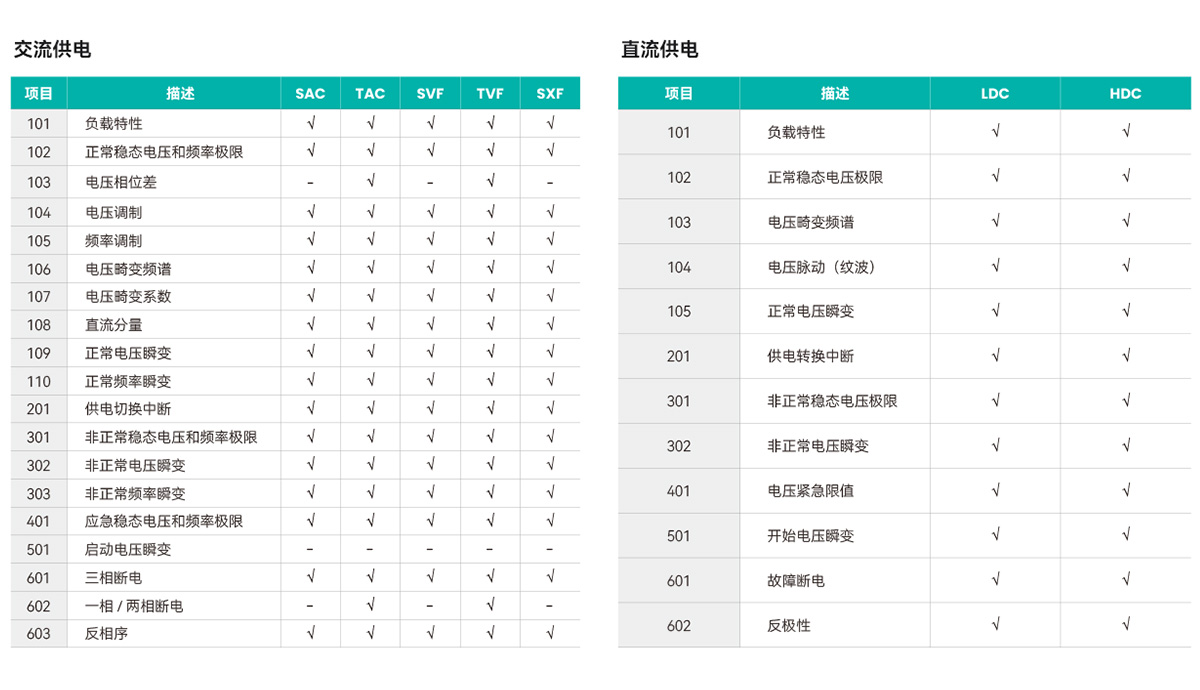

181B & MIL-STD-704F测试项目

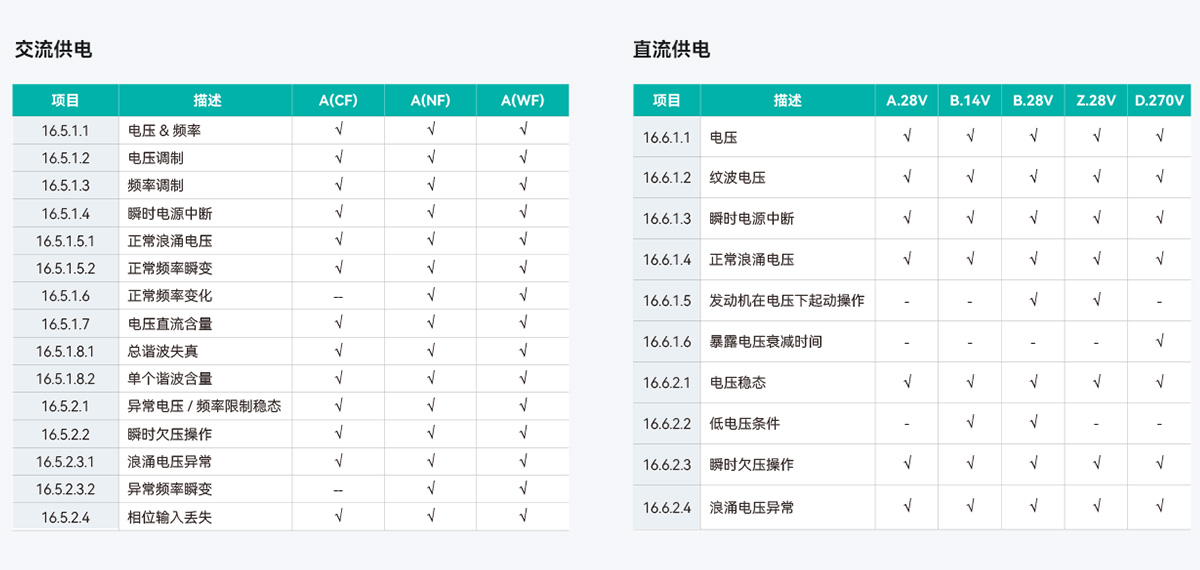

RTCA/DO-160G测试项目

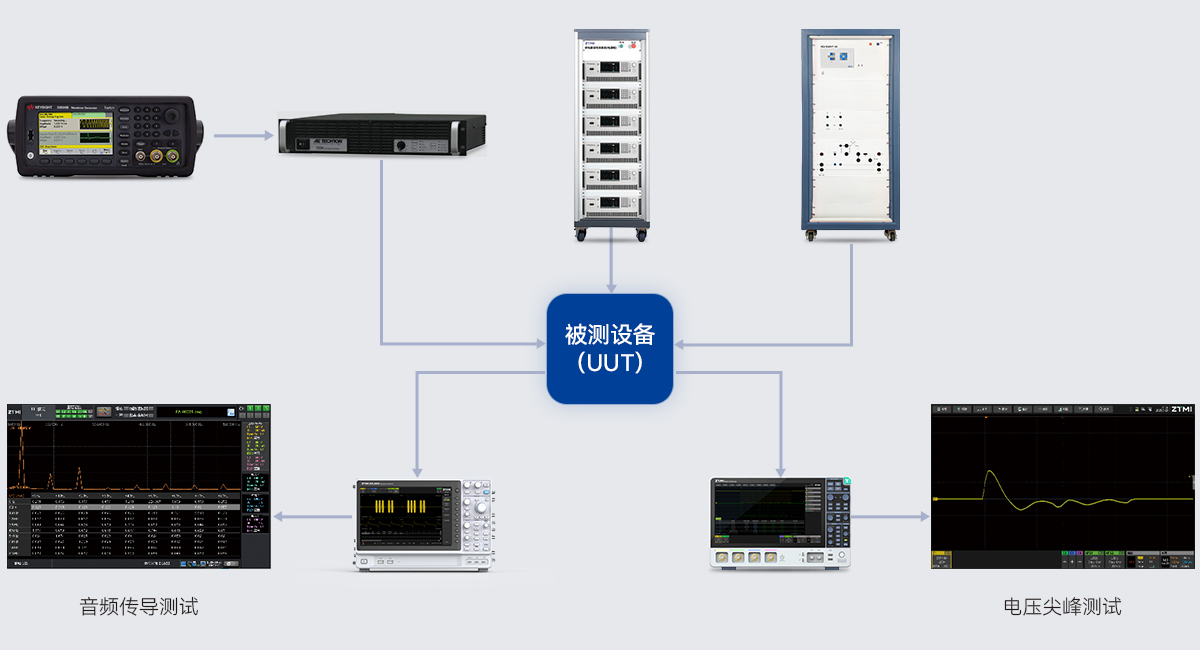

RTCA/DO-160G S18 音频传导敏感度
RTCA/DO-160G S17 电压尖峰

音频传导敏感度测试由高性能信号发生器和线性音频放大器组合给被测品施加信号,通过功率分析仪做FFT 分析,得到测试结果。
电压尖峰试验由电压尖峰发生器、去耦网络和尖峰耦合变压器组合给被测品施加信号,通过高性能示波器进行波形捕获分析。

181B & MIL-STD-704F 软件界面及实测图

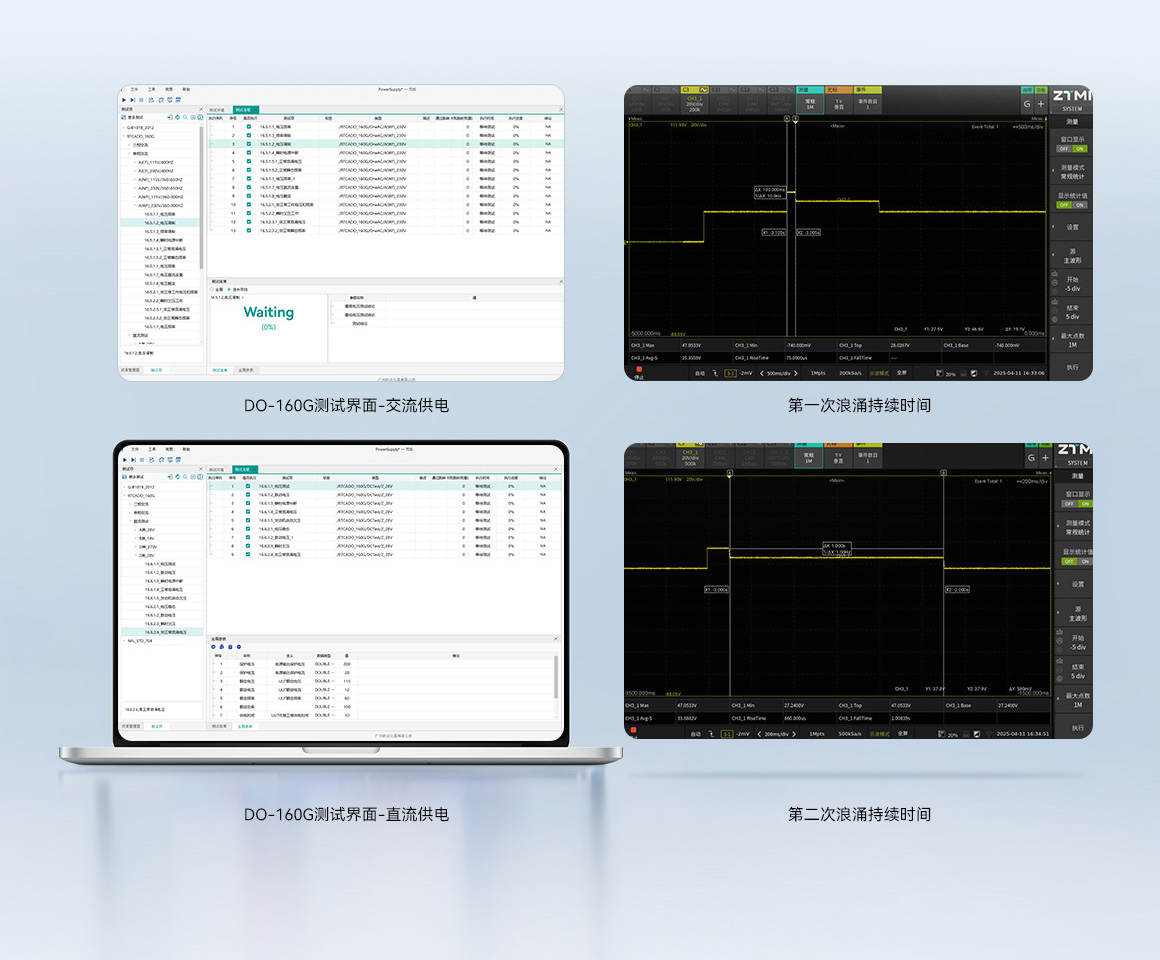

RTCA/DO-160G 软件界面及实测图

MPT智能化测试分析软件

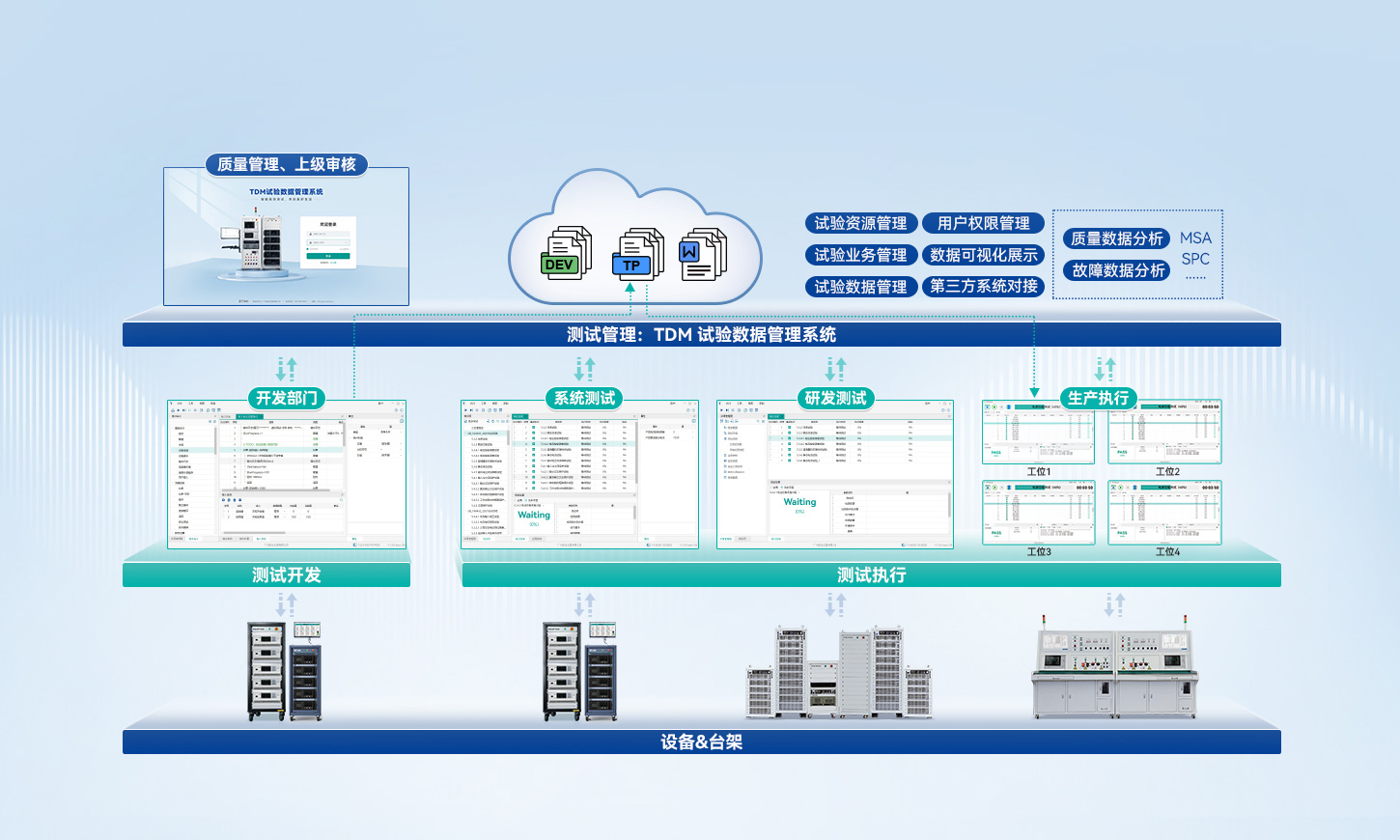

“MPT 智能化测试分析软件”是广州致远仪器有限公司凭借自身在测量仪器,电力电子测试测量领域的深入理解与长久积累开发的一套" 产品自动化测试的系统级解决方案”。MPT 智能测试分析软件由功能独立的三层子程序组成:分别为测试设备层、测试开发与执行层、测试管理层。可面向研发测试和生产测试应用,并实现数据与工程的管理和互通。

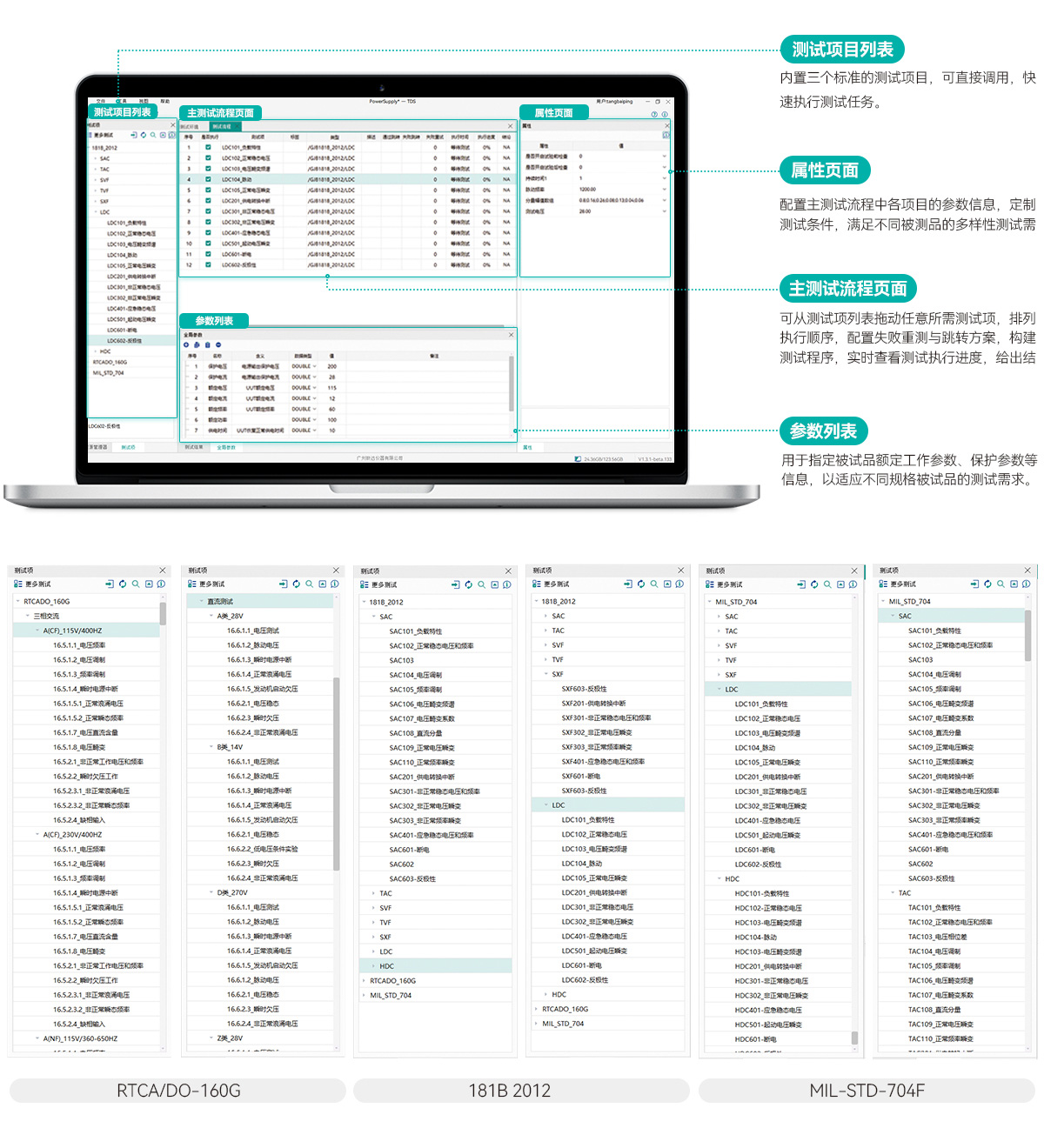

181B & MIL-STD-704F &RTCA/DO-160G 软件运行界面

我们的优势

  • 更准确

    懂溯源体系

    自主研发大量仪器,更了解测量原理、功率变换,更了解电磁兼容,更好保障系统测试准确性,一致性、可靠性。

  • 更全面

    懂测量仪器

    系统可私有化部署,统一管理所有"有形资产"和"无形资产"。并统一存储于到云端,保证数据的安全与保密。杜绝测试过程和测试数据异常。

  • 更安全

    云端管理

    利用仪器产品经验和思路设计测试系统,杜绝搭积木式的集成,更好保障系统的补偿和校准,实现系统可靠高效。

  • 更高效

    定制与服务体系

    系统具有非标特点,对服务及时性和专业性要求很高,软硬件的定制与柔性扩展将决定系统的性能与寿命。

MPT智能测试分析系统价值

校准体系

致远电子遵从ISO9001国际标准建立了贯穿研发、采购、制造、服务的全面质量管理体系,保障产品全生命周期的质量。
目前致远电子实验室已成功申报广东省级的企业技术中心和工程技术研究中心,并积极准备申请CNAS资质认可。

  • 高精度校准实验室

    满足国家仪器校准规程,校准流程可溯源中国计量院

  • 电能质量校准实验室

    对电能产品的频率、谐波等电能指标校准检测

  • 失效分析实验室

    产品失效溯源分析,完成原因定位和产品完善升级闭环

  • 环境实验室

    遵循标准检测评价产品对特定环境的适应性能
