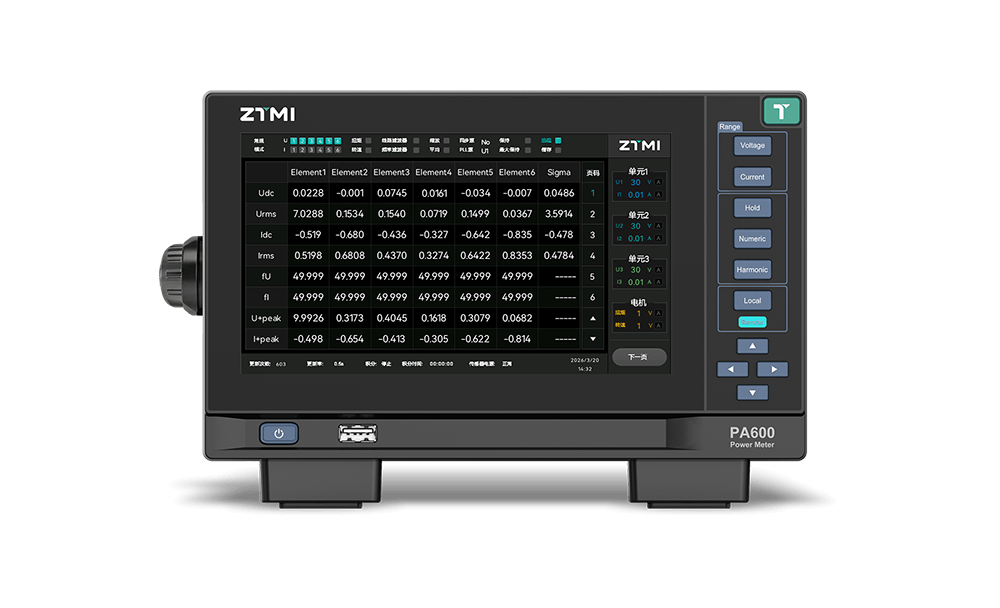

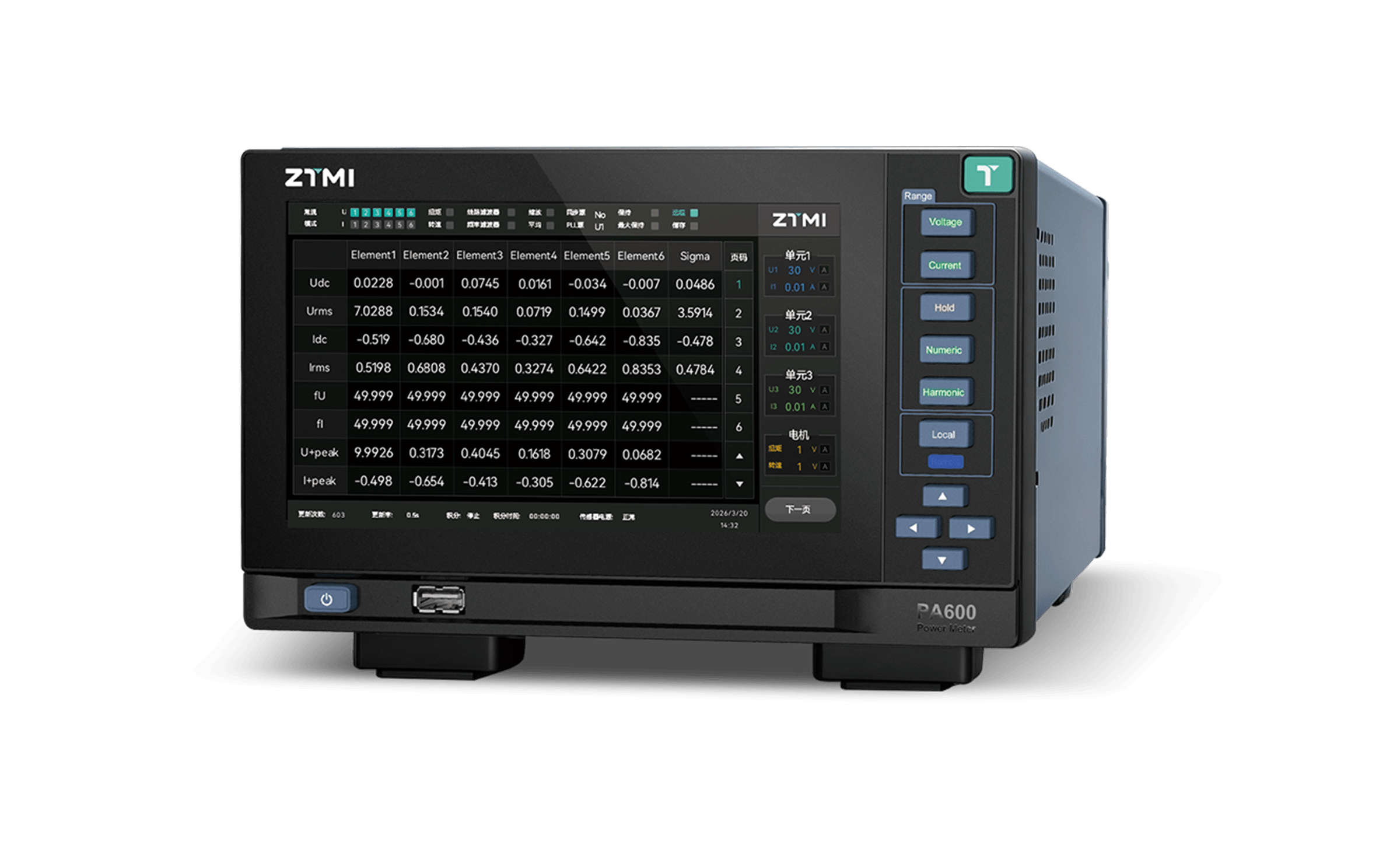

技术参数和产品对比PA600六通道高精度数字功率计
为多通道测试提供全能的解决方案
六通道灵活配置

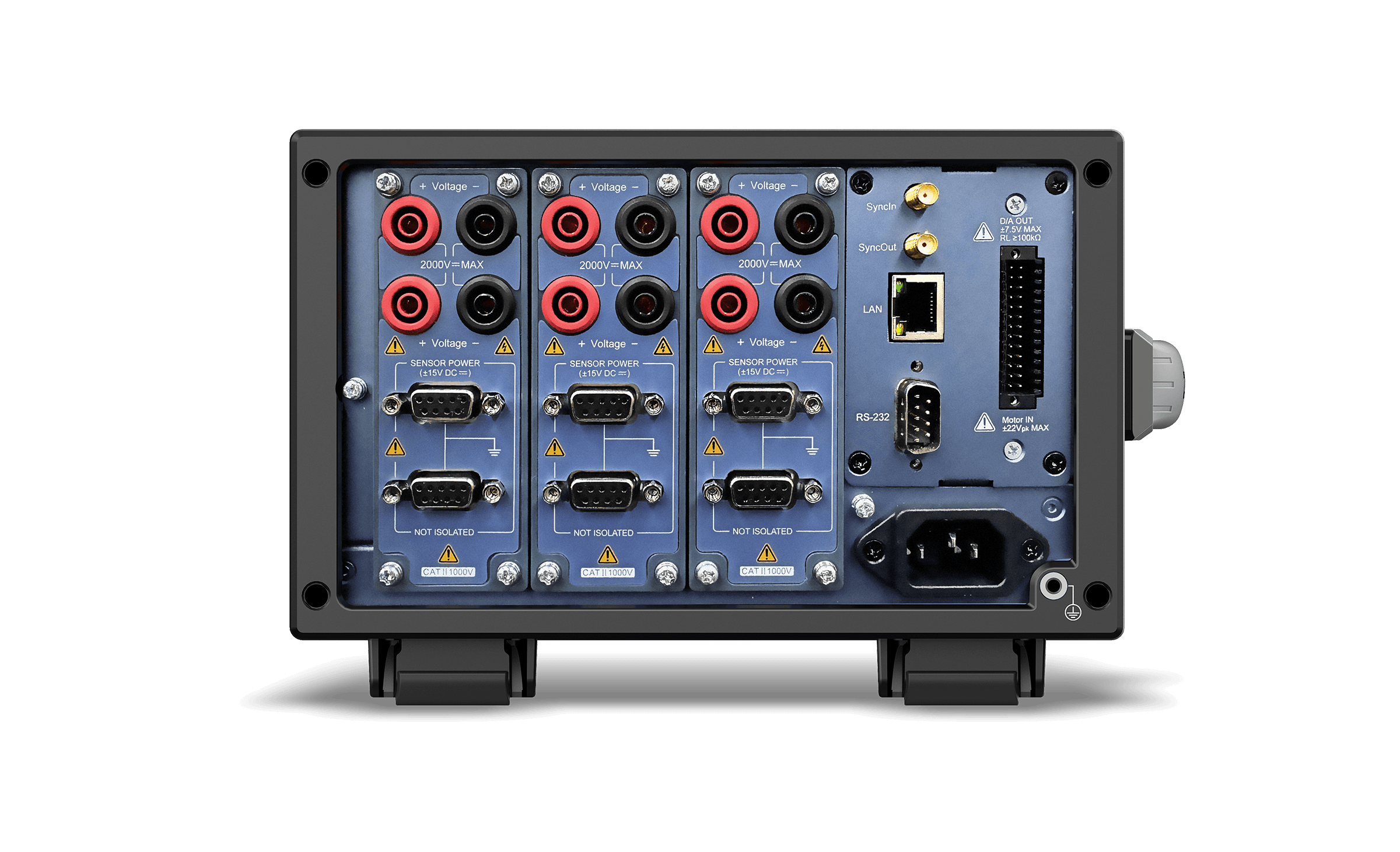

PA600提供了6个功率通道，它采用单张板卡两组通道的方式，提高了空间利用率，其电流接口采用DB9供电的方式，搭配传感器进行测试。

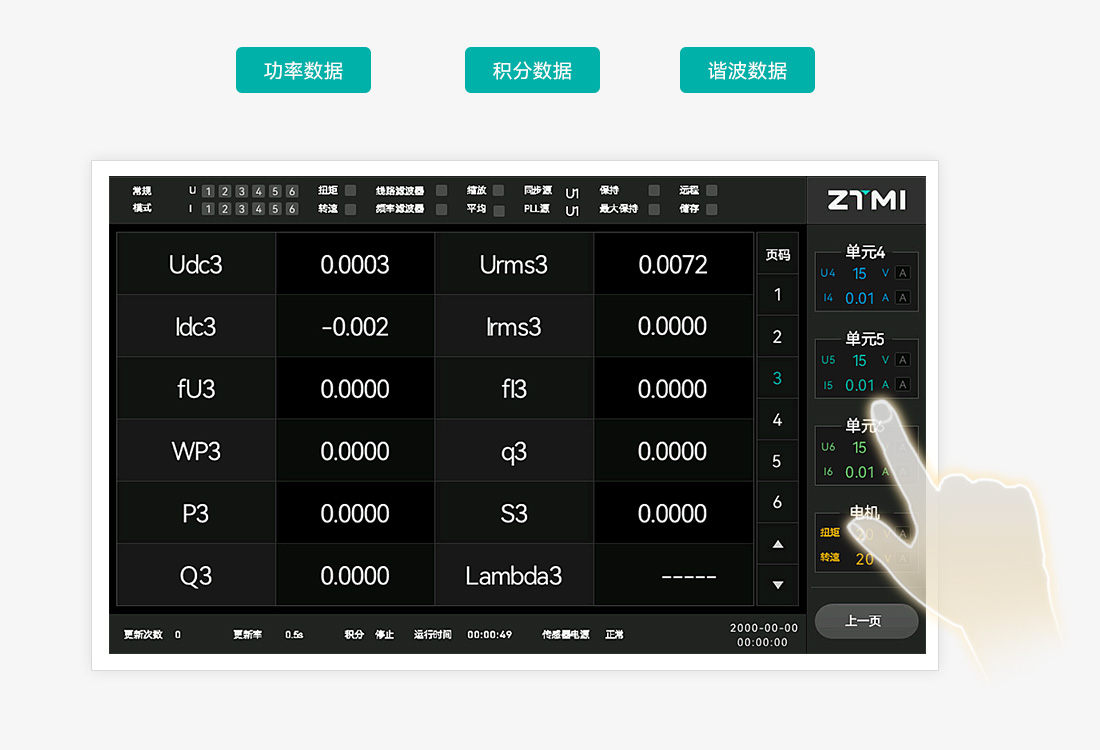

更智能的人机交互，所有数据同步分析
跟传统的功率计相比，PA600采用高清LCD屏幕进行触屏操作，减少了按键，方便进行人机交互。功率、积分、谐波等所有数据同步分析处理。
谐波测量符合IEC61000-4-7国际标准
PA600支持IEC61000-4-7谐波测量，可以分析总谐波畸变率 (THD)、基波成分、各次数的谐波含量、相位差等，可测量至最高50次谐波。
8通道D/A输出+电机转速扭矩测量
通过D/A选件，可将电压、电流、功率等测量数据输出到数据记录仪进行记录(±5Vdc输出)，最多可以设置8个项目。其中电机接口支持一组电机转速扭矩的测试。
全新MTA分析软件，实现仪器远程控制与数据高效分析
MTA数据分析软件是致远仪器全新开发的平台化应用软件，不仅可以实现对PA600功率计的远程控制，也可实现对功率计数据的实时显示、保存，采集显示电压、电流波形图，生成各次谐波数据、谐波柱状图、谐波趋势图，MTA数据分析软件还可支持我司其他仪器的远程控制和数据分析。
参数信息
| 型号 | PA600 |
|---|---|
| 通道数 | 2/4/6 |
| 基本精度 | 0.1%读数+0.05%量程 |
| 带宽 | DC，0.1Hz~200kHz |
| 采样率 | 200kSa/s |
| 电压额定量程 | 15V、30V、60V、150V、300V、600V、1000V、2000Vdc、Auto |
| 传感器额定量程 | 10mA、20mA、50mA、100mA、200mA、500mA、1A、Auto |
| 谐波测试 | 1-50次，符合IEC61000-4-7 |
| 积分功能 | 标准模式、连续模式 |
| 线路滤波器 | 100Hz、500Hz、5.5kHz、50kHz、100Hz-100kHz |
| 频率滤波器 | 100Hz、500Hz、1kHz、10kHz |
| 数据更新率 | 100ms、250ms、500ms、1s、2s、5s、10s、20s、Auto |
| 转速扭矩 | 可选配1路转速扭矩电机接口、模拟/脉冲信号 |
| D/A输出 | 可选配8路D/A接口、±5Vdc输出 |
| 接口 | LAN、RS232、USB、GPIB(选配) |
| 通讯协议 | SCPI、Modbus |
| 外观尺寸 | 3U，宽 x 高 x 深216 x 148.8 x 432.3(mm) |
注：D/A选件+转速扭矩接口和GPIB选件二选一；
电流传感器输入由DB9通道供电（±15V/0.5A），无需使用额外电源套件；
选型配置
| 型号 | 通道数 | 电机转速扭矩 | D/A输出 | GPIB |
|---|---|---|---|---|
| PA602 | 2ch | - | - | - |
| PA602-M | 2ch | ● | ● | - |
| PA602-G | 2ch | - | - | ● |
| PA604 | 4ch | - | - | - |
| PA604-M | 4ch | ● | ● | - |
| PA604-G | 4ch | - | - | ● |
| PA606 | 6ch | - | - | - |
| PA606-M | 6ch | ● | ● | - |
| PA606-G | 6ch | - | - | ● |
● 标配 - 无此功能
