示波器探头选型指南：五大分类解析与标准化适配方案
2026-02-06
致远仪器全系列探头技术分类
在信号测试过程中，波形失真往往源于探头性能与被测电路不匹配。根据测试原理与应用场景，探头主要分为以下五大类：
1. 无源高阻抗探头：通用基础测试
适用于学生实验、通用家电维修及低压信号调试，具备无需外部供电、机械可靠性高、成本适中等优点。
● 代表型号： ZP1025SA（带宽≤250MHz，支持1:1/10:1切换，电压≤300V）、ZP1050A（带宽≤500MHz，固定10:1，支持示波器自动识别）。
2. 1GHz带宽单端探头：高频精密信号采集
专为高速数字电路（如DDR、PCIe）与高频模块研发设计，重点解决高频环境下的负载效应。
● 代表型号： ZP2100（50Ω系统专用，1GHz带宽，电压≤10V）、ZAP1100（1MΩ高精有源单端，输入电容≤1.2pF，带宽1GHz）。
3. 差分与隔离探头：高压、浮地与新能源测试
解决复杂共模干扰下的差分信号测量与操作安全性需求。
● 低压差分： 如ZDP5020，适用于车载总线（CAN/LIN）及精密低压差分信号。
● 高压差分： 如ZP1500D（≤1500V）与ZP2800D（≤2800V），适配变频器及电源分析。
● 光隔离： ZOP5035光隔离探头支持60kV隔离电压，专供SiC/GaN第三代半导体功率器件及新能源逆变器测试。
4. 电流探头：非接触式电信号分析
基于霍尔效应与互感器原理，无需断开回路即可直接夹住导线进行测量。
● 代表型号： ZCP30（支持mA级至30A测量，适配板级电源与传感器）、ZCP5000系列（量程涵盖150A/300A/500A，适配大功率电机与驱动测试）。

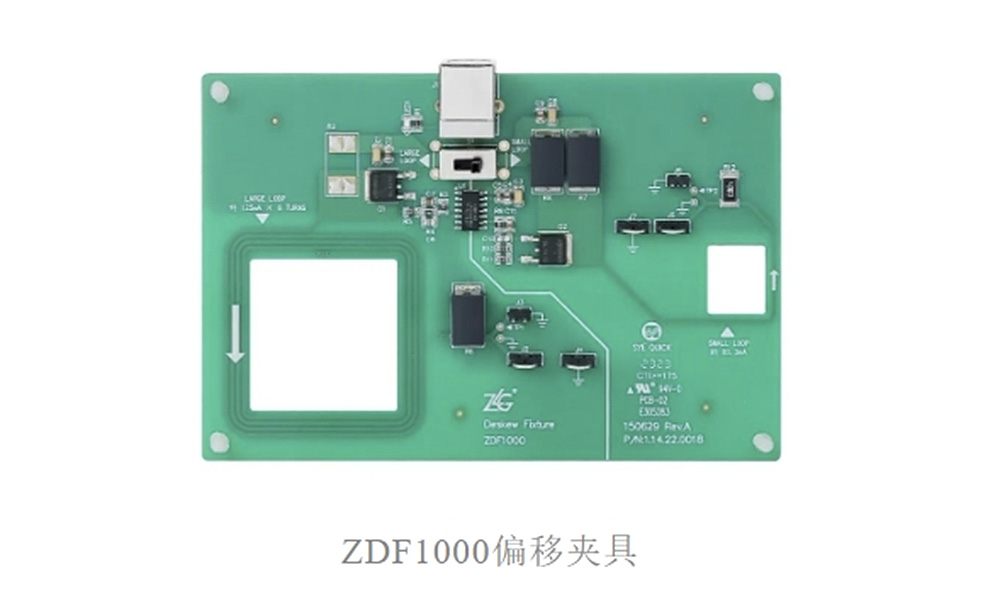

5. ZDF1000偏移校正单元
辅助型校准工具，主要用于校正电压探头与电流探头之间的时间偏差（Deskew），以保障功率测量计算的准确性。

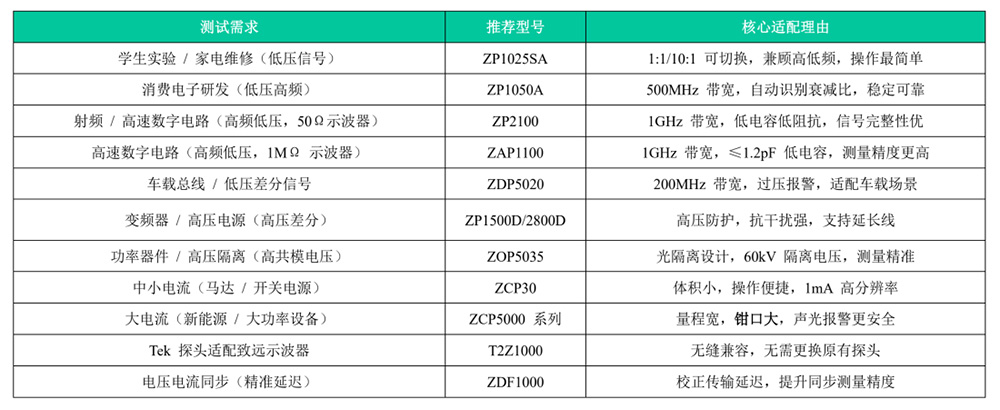

标准化探头选型逻辑：三步适配法
第一步：物理对象核验（确认测什么）
● 电压测量： 根据对地参考情况及电压数值，选择无源、差分（浮地/高压）或有源单端（高频）。
● 电流测量： 根据电流幅度选择，30A以下选ZCP30，30A以上选ZCP5000。
● 同步测： 电压电流同步测试时，必须配套使用ZDF1000校正夹具。
第二步：核心参数对标（量程与带宽）
1. 量程范围： 电压量程必须覆盖信号最大峰值。300V以下优先无源，超过300V选差分；电流测量需严格对照传感器满量程额度。
2. 带宽匹配： 根据信号频率选择，10:1挡无源探头最高对应250MHz-500MHz，1GHz以上信号需适配ZAP1100/ZP2100等高速型号。
3. 特殊环境： 若环境存在强干扰，优先选择具备光隔离特性的ZOP5035。
第三步：应用环境查验（系统兼容）
● 供电方式： 确认是需要便捷免供电的无源方案，还是依赖电源供电的有源/差分方案。
● 输入阻抗： 适配50Ω或1MΩ输入阻抗。如使用ZP2100，示波器通道需切换至50Ω挡位。
● 安全性要求： CAT II或CAT III等级环境需配备相应的防电击保护型号。
常见问题与技术处理 (Q&A)
Q：测量波形为何出现明显偏失实或失真？
A：通常为探头未进行低频补偿调整，或输入阻抗未正确匹配（如电流探头未设置在1MΩ挡）。使用前应完成常规补偿校准并检查衰减比设置。
Q：探头报警或保护动作该如何处理？
A：表明当前信号已过压或过流，需立即关断被测设备电源，重新核实探头额定量程是否能覆盖待测信号。
Q：操作流程中是否有“禁忌”？
A：严禁带电进行探头物理接线与拆线动作，无论是电压探头钩连还是电流钳夹装，均需在断电状态下操作以保护人员与探头元器件。
Q：电流或差分探头调零失败的常见诱因？
A：电流探头需确保钳口已完全闭合锁紧；差分探头调零时应短接输入端。此外，需确认探头预热时长与外部环境磁干扰因素。
相关产品附件（https://www.ztmi.net/fitting.html）
FAQ模块
Q1：示波器自带的10:1无源探头可以用来测量1500V的功率因数矫正（PFC）电路吗？
A1：不可以。普通无源探头（如ZP1025SA/ZP1050A）耐压通常限制在300Vrms以内。针对千伏以上的高压环境或浮地测试，必须选择ZP1500D或更高规格的高压差分探头，以保证操作安全与仪表完好。

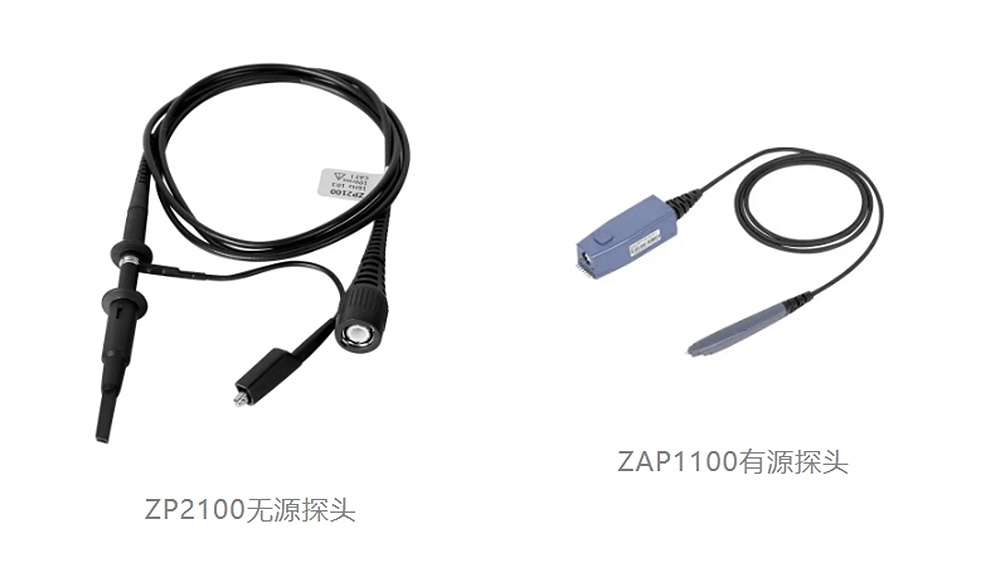

Q2：ZP2100和ZAP1100虽然同为1GHz带宽探头，选型时有何区别？
A2：核心差异在于系统负载与示波器阻抗要求。ZP2100为50Ω无源探头，主要配合示波器50Ω通道使用；ZAP1100为有源单端探头，输入阻抗高、电容低（≤1.2pF），在精密电路测试中能够显著降低探头接入后对被测高频电路产生的负荷影响。
Q3：为什么测开关电源效率时建议配合ZDF1000夹具？
A3：因为电压探头和电流探头通过信号线传导至示波器时，信号路径的传播时延（Delay）各不相同。如果不使用ZDF1000校正偏移量，在高频脉冲下计算瞬时功率（P=UI）时会产生明显的相位差，进而导致效率测量结果偏大或偏小。
