集成高速采集与长周期记录的模块化测试方案

2026-03-27

在传统的测试测量领域，示波器以捕捉瞬态信号见长，但在长时连续记录上存在短板；传统记录仪虽满足长周期监测，但在采样速率上有所欠缺。致远仪器ZDL系列示波记录仪将两者技术特性集成于同一套系统，解决了在大容量数据连续录制场景下保持高采样率波形细节的问题。

一、信号采集能力与通道安全性

1. 100MSa/s 高速采样速率
ZDL系列支持高达100MSa/s的采样率，可有效捕获纳秒级瞬态信号。在电源纹波分析、继电器触点动作、开关过程监测等应用中，能清晰记录波形中的细节畸变与元器件瞬态异常。

2. 多通道电气隔离
系统支持最多接入8个独立采集模块。硬件底层通过物理绝缘与屏蔽设计实现通道间的电气隔离。该设计可有效隔离通道干扰，适用于电力电子环境下的高压测试和高强磁抗干扰场景。

3. 模块化同步采集
基于统一的硬件架构，ZDL系列能够实现不同板卡间信号的精准同步。无论是多物理量的交叉分析，还是后续系统的功能扩展，这种模块化同步设计均能确保信号时间轴的一致性。

二、数据安全记录与标准化导出

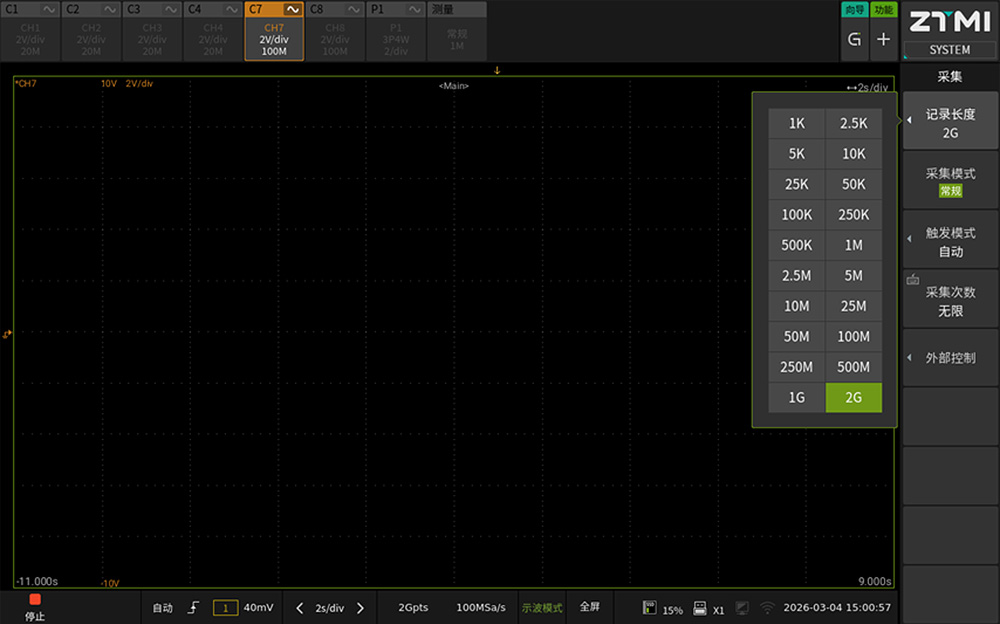

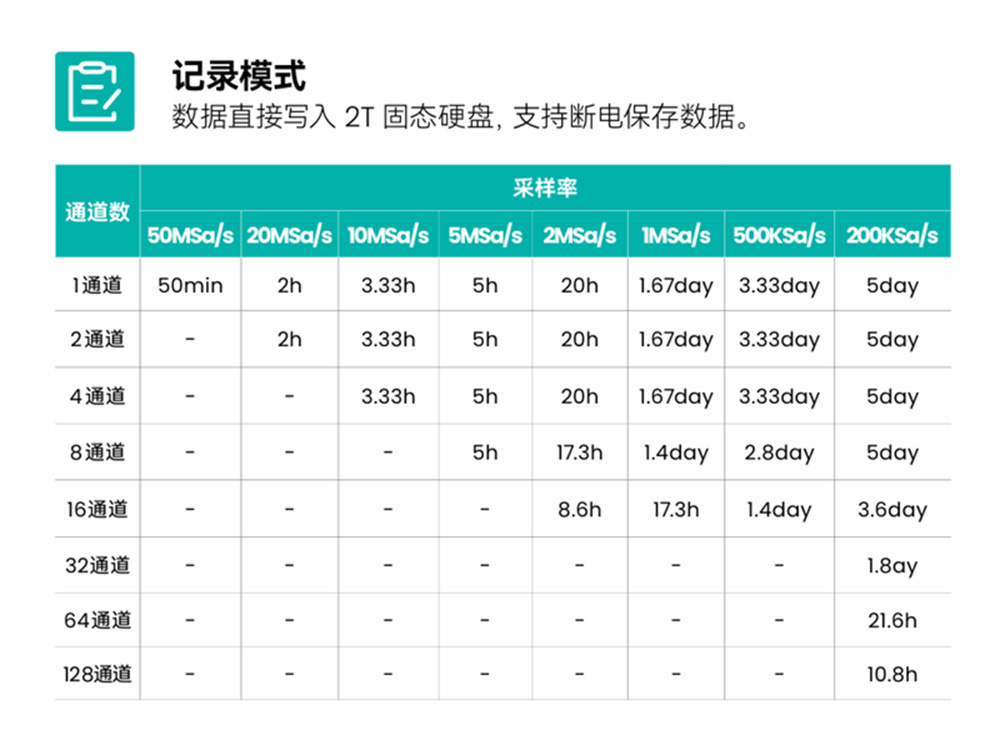

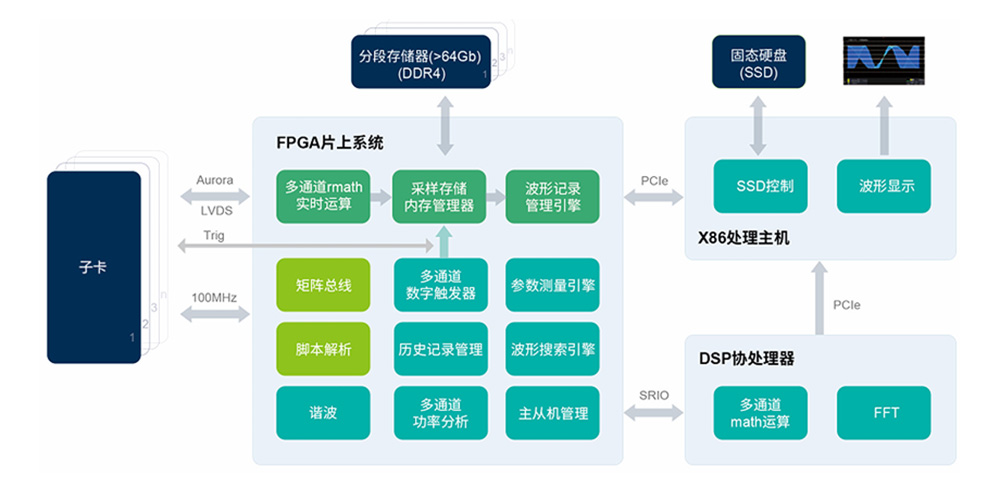

4. 512GB-2TB超大存储能力
全系列标配512GB工业硬盘存储（最高可扩展至2TB），能够满足复杂测试任务的长时间录制需求。针对突发性停电，内置断电数据保护功能，确保已采集数据的安全性。

5. 广泛的数据分析格式兼容性

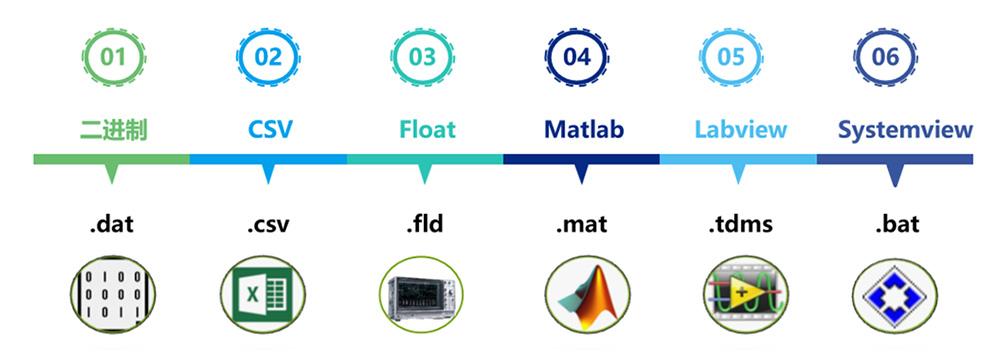

系统除支持设备原生格式外，还支持将采集结果导出为二进制、CSV、Float、Matlab、LabVIEW及SystemView等行业通用格式，方便后续在各类二次分析工具中直接调用。

三、多维度数据分析与协议解析

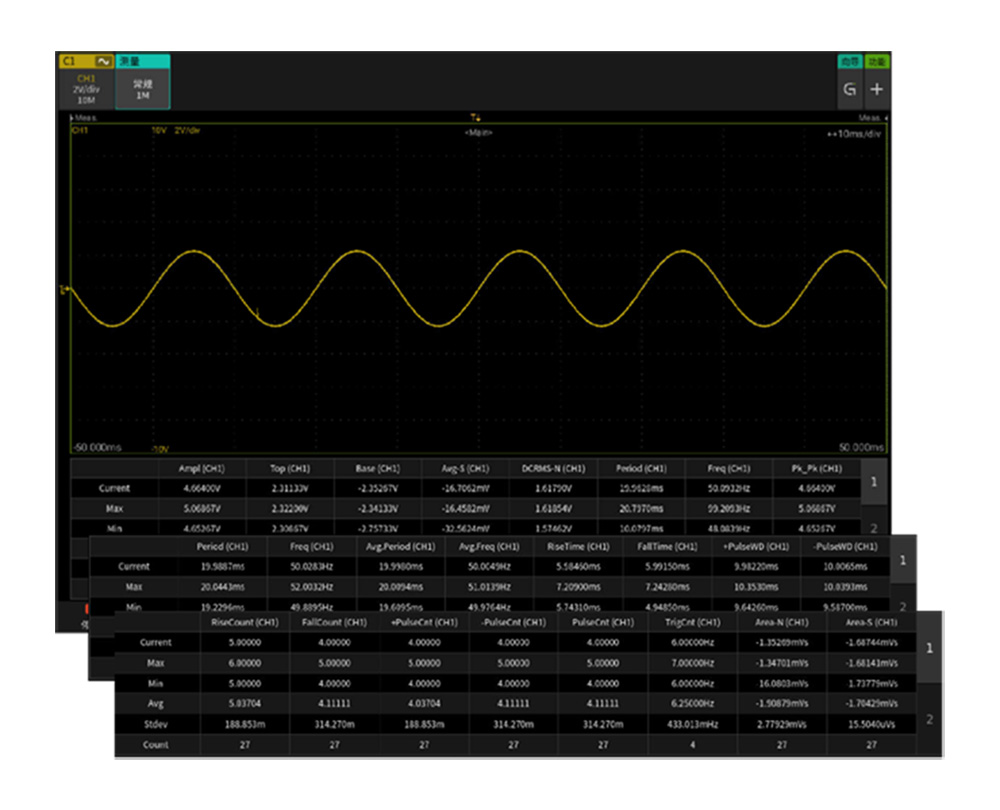

6. 全参数自动测量统计
系统内置55种参数测量统计功能。其操作逻辑与示波器类似，涵盖日常研发中常用的统计分析指标，提升了从信号采集到指标得出的效率。

7. CAN总线协议与DBC解析

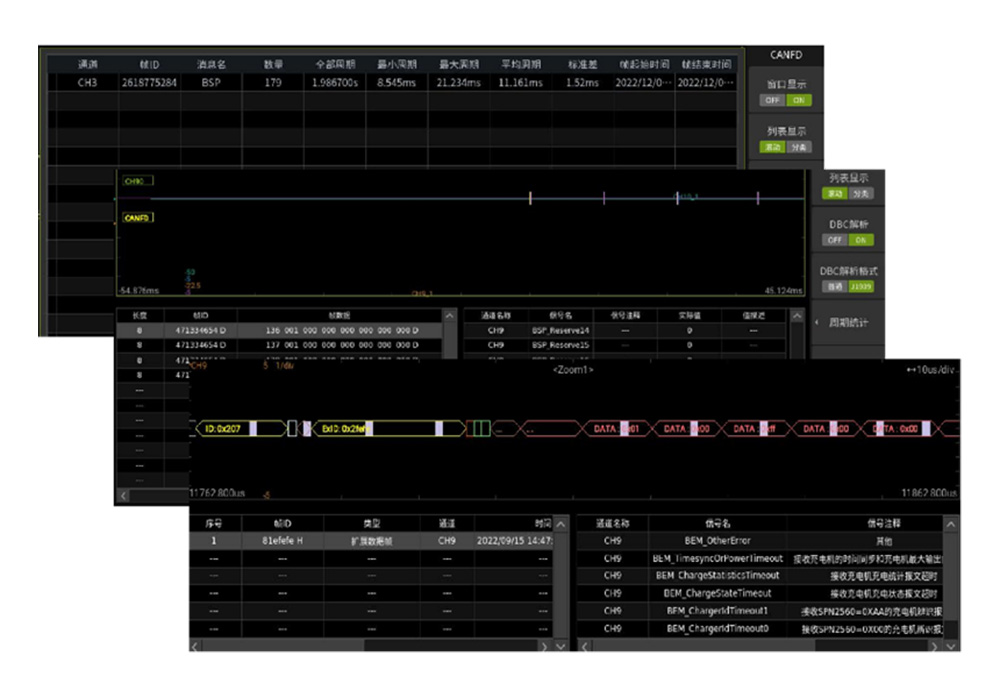

搭配CAN接口模块，ZDL系列可同步采集车载总线信号。通过加载DBC数据库文件，实现对CAN报文的实时解析、数字化呈现与报文统计分析，常用于新能源汽车的系统验证。

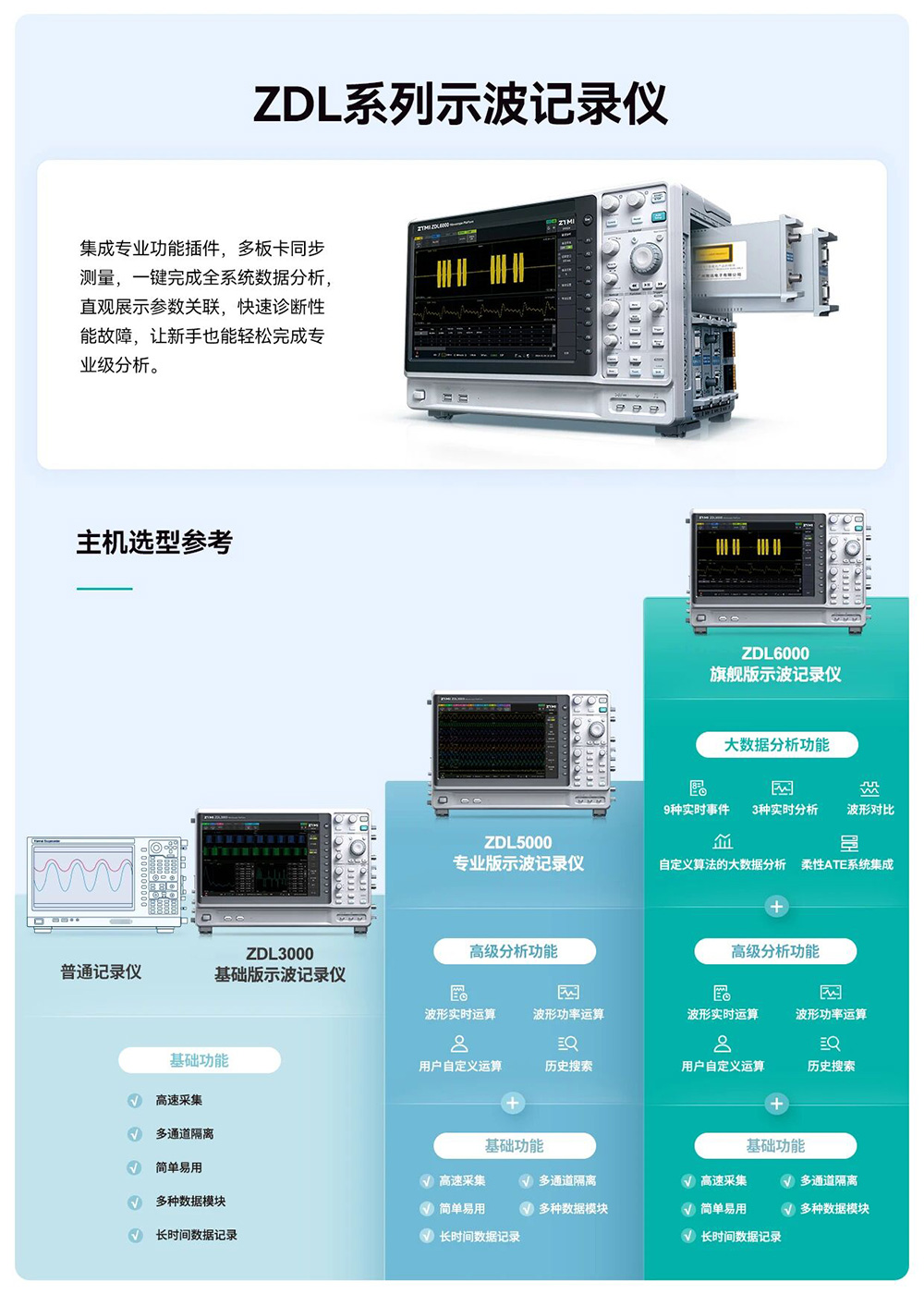

四、硬件配置的灵活性

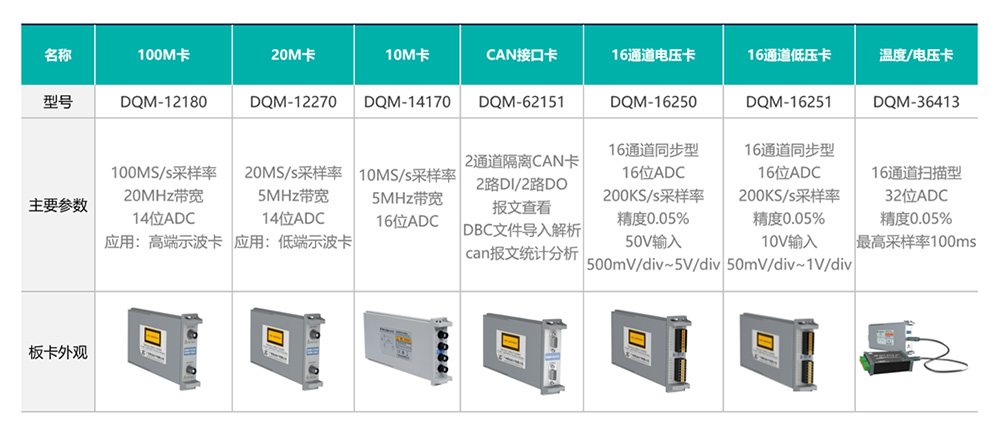

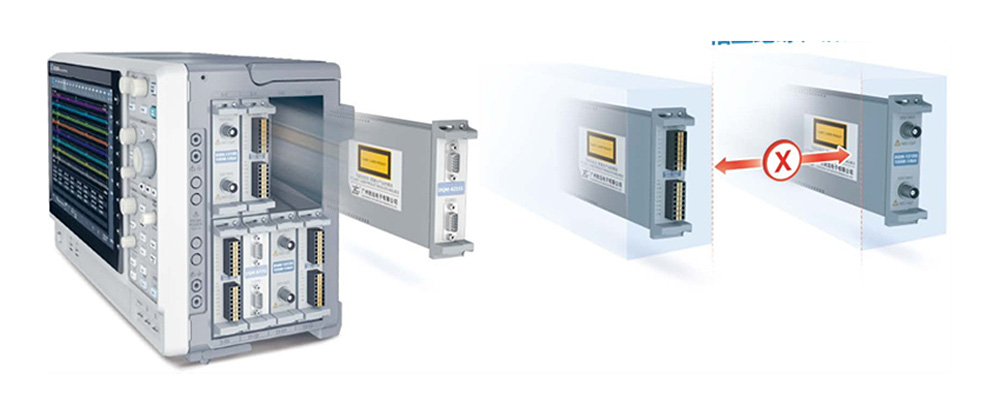

8. 板卡级模块化适配
ZDL全系列采用插卡式设计，支持根据实际测试需求灵活搭配电压、电流、温度等功能模块。通过更换或组合不同的测量板卡，单一设备即可覆盖多行业应用场景，有效降低了测试系统的重复采购成本。

完整的基础功能是工业级测试的起点。目前ZDL系列已广泛应用于新能源汽车（BMS验证、总线分析）、电力电子（电机驱动、电源调试）、轨道交通及工业自动化运行监测等领域，为可靠的测试作业提供标准化支撑。

Q1：ZDL系列示波记录仪在记录数据时如何应对突发掉电？

A1：ZDL系列内置了专用的断电数据保护功能，当发生电力中断等突发状况时，设备能对已经完成采集的数据进行存储保护，避免由于环境供电不稳导致的数据丢失。

Q2：对于复杂的分布式物理量，该设备如何实现扩展测试？

A2：系统采用硬件模块化卡槽设计，可根据不同场景配置相应的模块。支持电压、电流、温度等不同类型的板卡在同一框架内混合安装并同步采样。

Q3：采集的大容量数据是否可以直接用于三方软件分析？

A3：可以。ZDL系列提供多种导出标准格式，包括二进制、CSV，以及Matlab和LabVIEW专用格式，可直接对接现有的数据分析流程与第三方工程软件。
