PA8000功率分析仪：0.01%基本精度解决功率测量盲区与能效评估挑战

2026-02-26

在功率测量领域，基本精度的提升不仅仅是参数的进步，更是解决实际工程盲区的关键。

1. 规避常规精度仪表的测量偏差

以测试额定功率为10kW的高效电机驱动器为例，使用传统的0.5%精度仪表，其固有误差范围可能达到±50W。这50W的不确定度往往会掩盖关键的损耗信息。当行业效率提升已聚焦于小数点后数位时，较大的测量偏差会误导研发方向。

2. PA8000精度提升的实质影响

在相同的10kW测试场景下，具备0.01%精度的PA8000可将固有误差大幅收窄。这意味着工程师能够清晰识别万分之一级别的损耗波动，对开关损耗、待机功耗等细节进行量化评估，使测量结果从“大致范围”进化为“精准数值”。

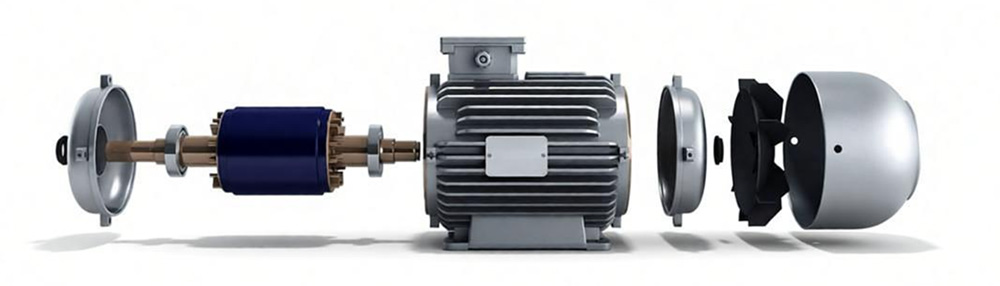

电机与变频器系统效率验证

电机系统每提升0.1%的效率都具备重要的经济价值。由于常规仪表的误差可能大于提升量，研发人员往往无法判断优化措施是否有效。PA8000的0.01%精度使得微小的效率变化在数据上可判定、可复现。

新能源领域功率流分析

在光伏逆变器MPPT效率、储能电池充放电库仑效率以及电动汽车电驱系统MAP图测试中，效率计算通常涉及多个测量点的功率比值。由于每个测量点的误差会发生叠加，PA系列通过压缩单点不确定度，有效控制比值计算中的累积偏差，提供更接近真实值的效率数据。

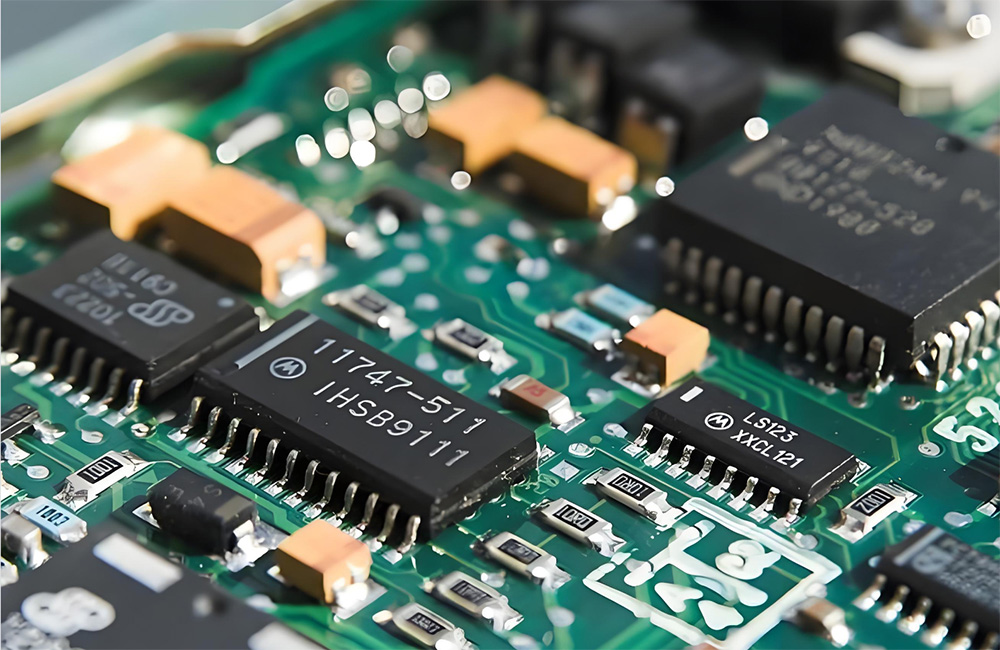

芯片功耗与开关电源分析

在毫瓦甚至微瓦级的芯片待机功耗测试中，量程小信号下的精度恶化是技术难点。PA系列在小量程段依然维持高精度等级，确保电源空载损耗与半导体低功耗测试结果具备实际参考意义。

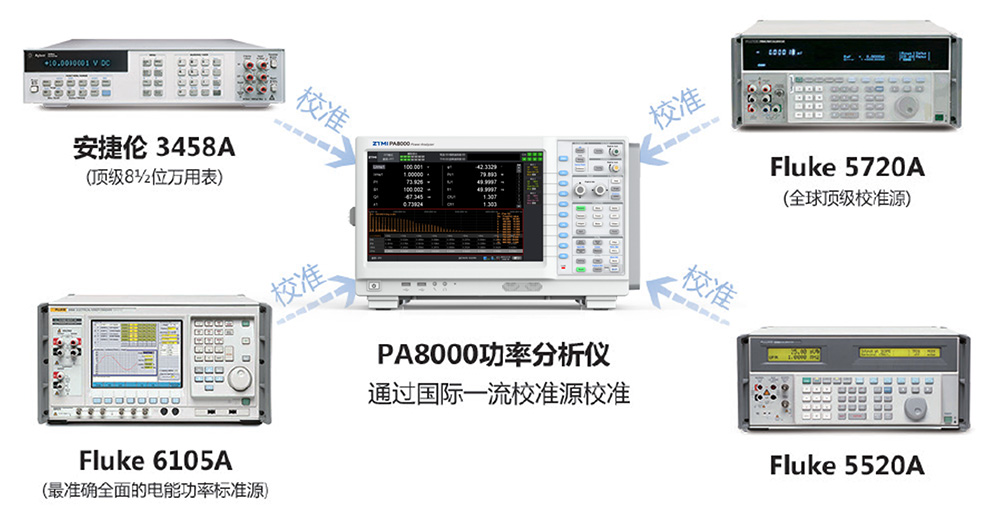

标准实验室与计量校准

凭借0.01%的基本精度，PA8000满足了高等级标准表的溯源要求。实验室可将其作为标准设备，校准现场级功率仪表，建立完善的质量追溯链。

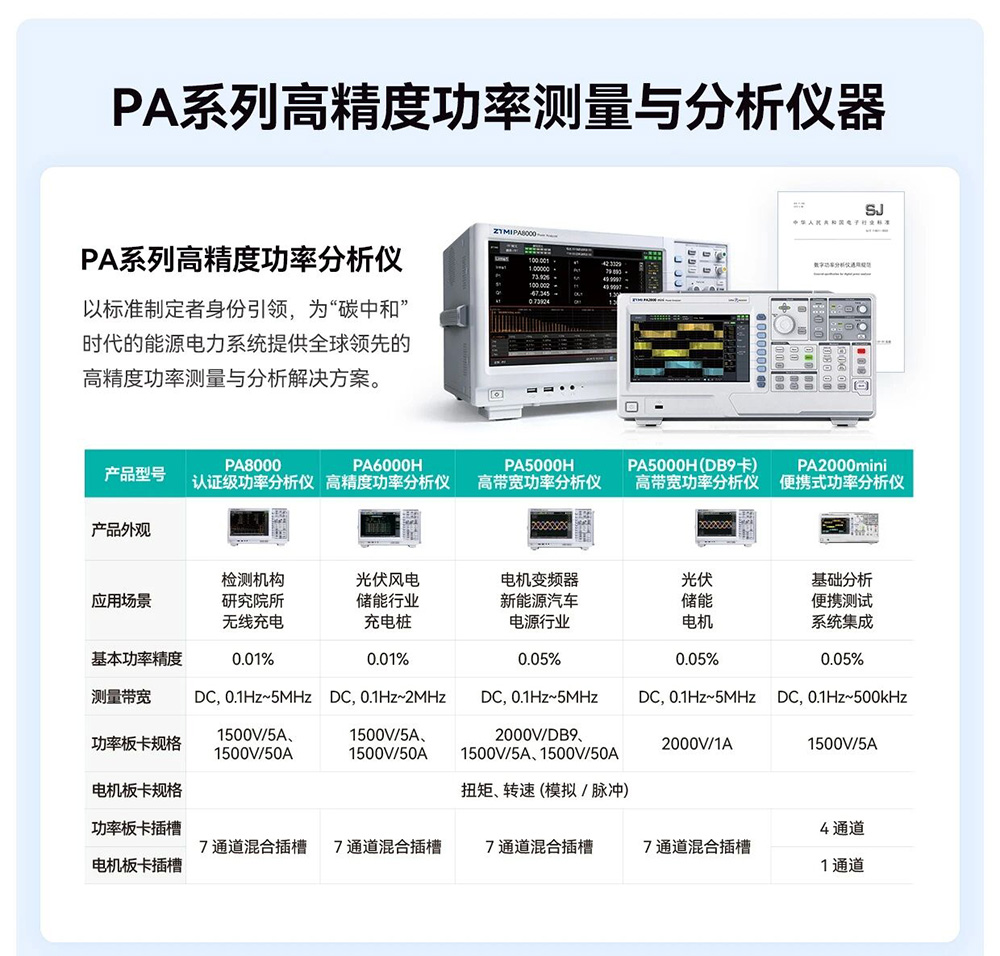

PA系列综合测试平台技术优势

致远仪器依托高精度采集技术，为复杂信号分析构建了功能完善的测试平台：

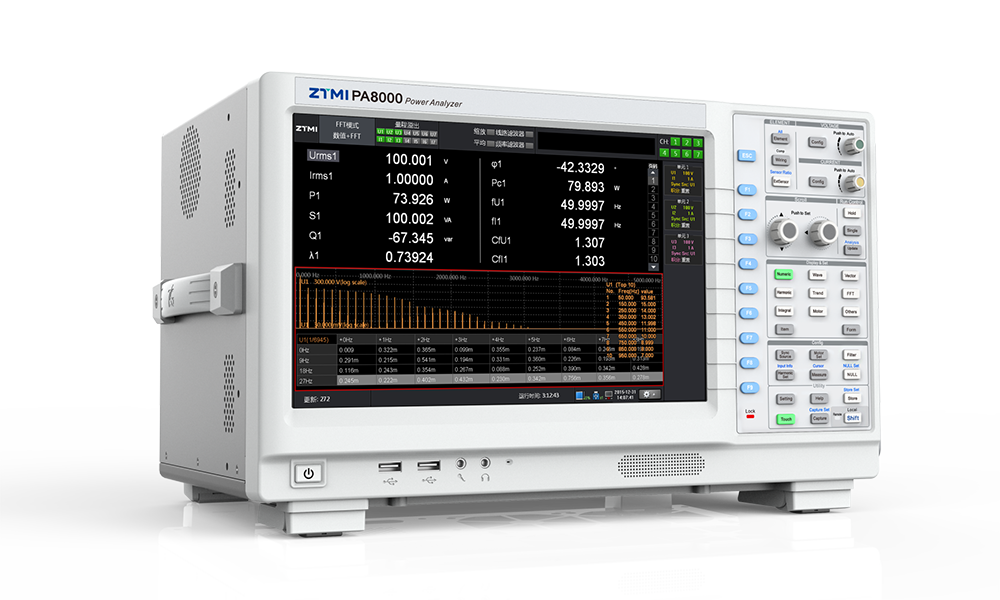

● 硬件性能：PA8000提供DC至5MHz测量带宽及2MS/s采样率。PA6000H与PA5000H系列针对不同细分需求进行了性能优化。

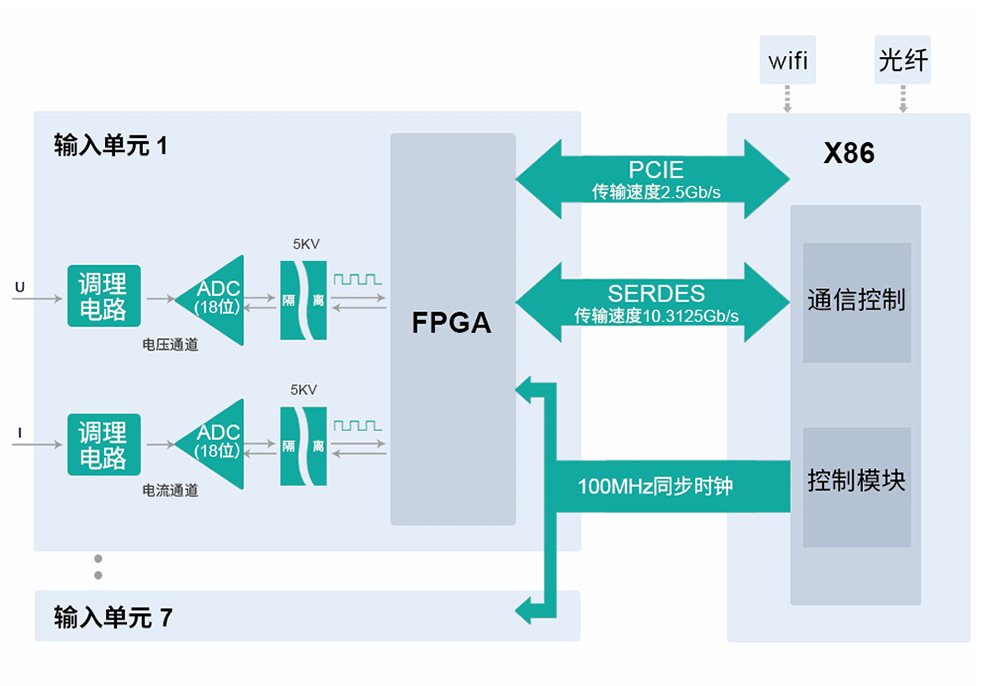

● 安全与隔离：所有输入通道间具备5kV电气隔离，保障了多相测量系统与复杂环境下的测试安全性。

● 分析功能：集成谐波分析（符合IEC标准）、FFT频谱分析、电机特征测量（扭矩/转速）、趋势记录及闪变分析等。

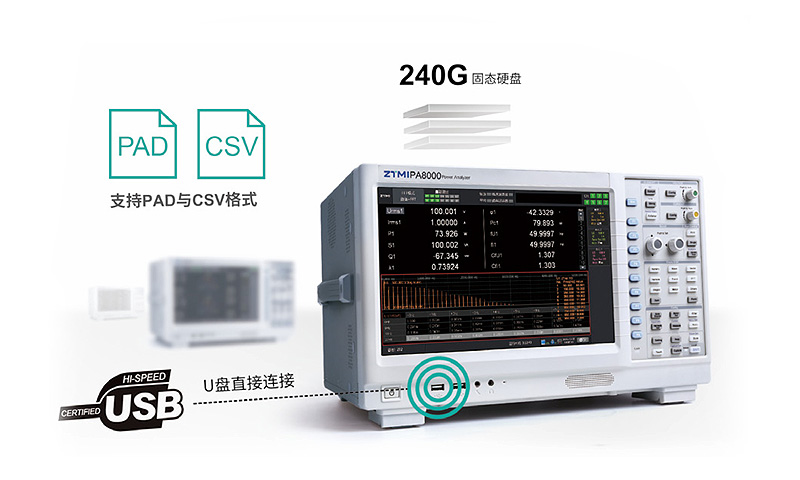

● 扩展性与存储：支持多达7相功率输入，标配240GB内置存储空间。提供USB、GPIB、RS-232及以太网接口，便于集

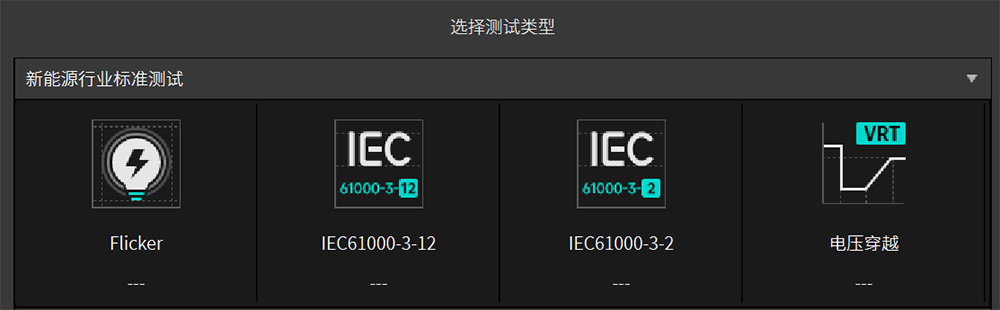

● 交互体验：配置12.1英寸触摸屏，配合MTA上位机分析软件，支持VRT高低压穿越测试、IEC谐波测试等应用，助力高效生成测试报告。

Q1：为什么测量不确定度在功率比值计算（如效率）中如此重要？

A1：效率是输出功率与输入功率的比值。若单点测量误差较大，计算过程中的偏差会相互累加。只有提高测量仪器的基本精度，才能缩减计算出的效率数据与真实物理状态之间的距离。

Q2：PA8000如何保证高频复杂信号下的测量精度？

A2：PA8000拥有2MS/s的高采样率与最高5MHz的测量带宽。这种高带宽采样能力确保了对高频成分、高次谐波等复杂信号成分的高保真捕获，避免了信号因带宽不足导致的计算失真。

Q3：5kV通道隔离在多相系统测量中有什么实际意义？

A3：在高电压、大电流的工业测试环境中，通道间的电气隔离可以防止测量回路间的干扰，并保障仪器在复杂电势环境下的设备安全，确保多相系统的各测量参数相互独立且准确。
