TDS智能化测试分析软件：多台仪器协同测试的系统级自动化开发方案

2026-05-18

多台仪器协同测试，自动化开发如何高效落地？

在研发实验室、验证平台和产线测试环境中，多品牌、多类型仪器并存是常见现象。一次完整的系统级测试，往往需要同时调用万用表、示波器、电源、负载、功率分析仪、总线分析仪等多类设备，而这些仪器可能来自不同厂商，通信协议和控制方式也各不相同。

如果仍采用人工操作或单台仪器上位机软件，测试人员需要在多个界面之间频繁切换，逐台设置参数、启动测试、读取数据，并在测试完成后手工整理结果和生成报告。对于多工况循环测试、长时间稳定性测试或复杂系统验证而言，这种方式效率低、重复性差，也难以保证结果的一致性。

自动化测试正是为了解决这些问题而引入。但从实际落地看，多台仪器协同自动化并不只是写几段控制脚本，还涉及硬件接入、协议封装、流程编排、数据传递、异常处理、实时监视和报告输出等多个环节。

多仪器自动化测试落地面临哪些难点？

在多品牌仪器并存的测试环境中，自动化开发通常会遇到以下问题。

通信接入工作量大

不同仪器使用的通信协议不同，常见协议包括SCPI、Modbus以及各厂商私有协议。让不同设备“能通信”本身就需要投入大量时间，后续还要解决统一调用、设备替换和接口扩展等问题。

脚本开发依赖个人经验

传统自动化测试往往依赖工程师手写脚本。脚本质量、结构设计和异常处理方式高度依赖个人经验。一旦项目交接，后来维护人员需要重新理解大量代码和仪器协议，维护成本较高。

测试需求变化导致系统维护困难

随着测试项目扩展，新增仪器、增加测试项或调整测试流程都可能牵动大量已有代码。系统越用越复杂，后期扩展成本不断增加，甚至出现“不敢改、改不动”的情况。

数据与报告整理效率低

多台仪器协同测试会产生大量数据。如果数据格式不统一，后续结果分析、报告生成和归档都需要人工参与，容易造成效率低下和结果遗漏。

因此，系统级自动化测试需要的不只是单台仪器远程控制软件，而是一套覆盖硬件接入、测试开发、运行监视和报告输出的完整平台。

TDS软件：面向系统级自动化测试的一体化方案

致远仪器硬件产品线覆盖功率分析仪、功率计、示波器、示波记录仪、交直流电源、CAN总线分析仪等品类。在服务用户的过程中，致远仪器发现，不同仪器之间的自动化集成开发普遍存在困难，传统上位机软件通常只能管控单台设备，难以满足系统级自动化测试需求。

基于自身软硬件技术积累和行业标准，致远仪器推出TDS智能化测试分析软件，简称TDS软件。该软件面向多仪器协同测试和系统级自动化测试场景，覆盖测试开发、运行与管理全过程，帮助用户高效、系统化地构建自动化测试方案，并实现数据与工程在各环节之间互通。

TDS软件可用于搭建从硬件驱动接入、测试项开发、主流程编排、实时数据监视到自定义报告导出的完整自动化测试流程，适用于研发验证、实验室测试、系统集成和产线检测等场景。

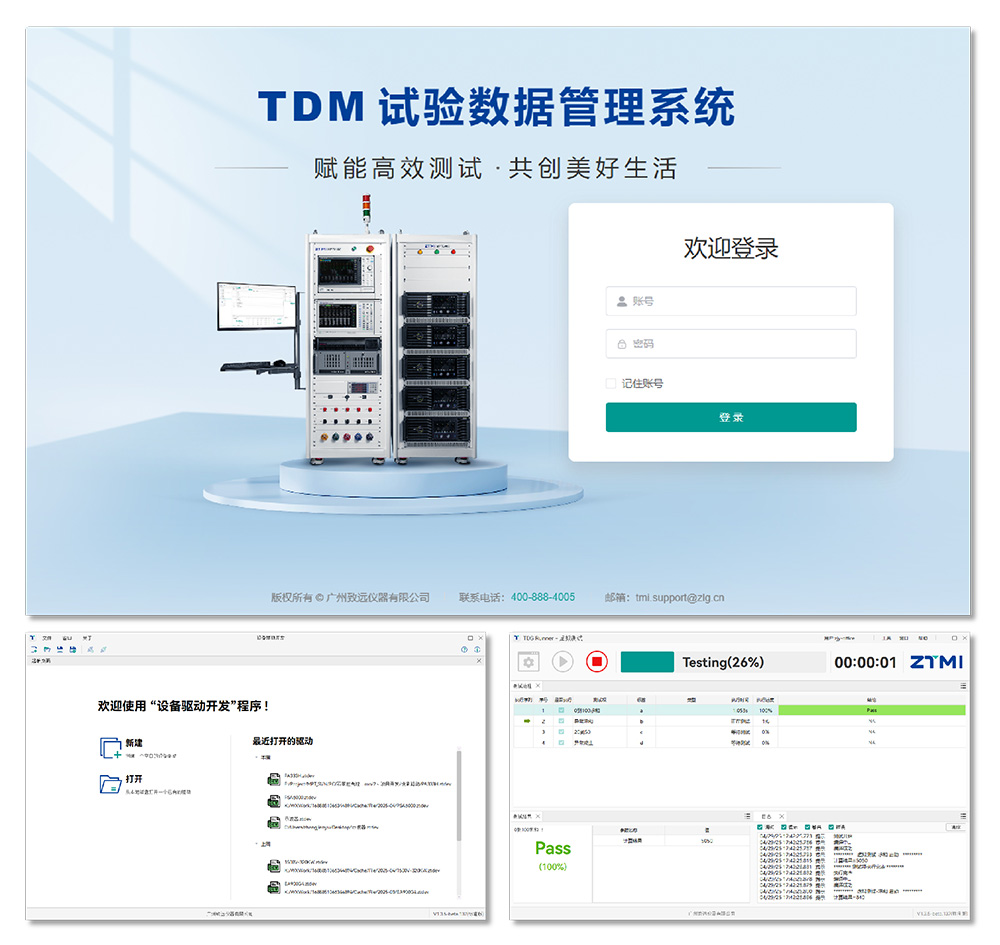

图1  TDS软件平台

TDS软件核心模块一：硬件开发接入

自动化开发的第一步，是让不同品牌、不同类型的仪器都能被程序统一调用。对于多仪器测试系统而言，硬件接入能力直接决定了后续自动化流程能否顺利搭建。

TDS软件提供独立的设备驱动开发工具，可通过可视化方式将SCPI、Modbus等设备通信协议转换为测试程序可调用的标准命令接口。通过对不同设备通信协议进行封装，TDS软件能够实现硬件设备的快速替换与扩展。

只要设备具备通信接口与通信指令，即可通过TDS软件进行快速接入。对于测试团队来说，这种方式可以降低不同仪器协议带来的开发门槛，也便于在后续项目中复用已有驱动。

图2  硬件驱动开发

硬件接入的主要价值

●  将不同品牌仪器封装为统一调用接口；

●  支持SCPI、Modbus等通信协议接入；

●  降低多仪器通信开发工作量；

●  便于设备替换、扩展和维护；

●  为后续测试流程搭建提供标准化基础。

TDS软件核心模块二：测试开发

硬件接入完成后，需要将测试项目、测试逻辑和测试流程写入程序。对于传统脚本方式而言，这通常是自动化开发中最耗时、最依赖经验的环节。

TDS软件支持用户自主开发测试项。软件内置丰富的测试命令库，开发人员可通过拖拽方式直接调用，不依赖手写代码即可完成常见测试逻辑搭建。

在测试项之间，TDS软件支持通过输入参数、输出参数与全局变量进行数据传递，使不同测试环节之间的数据能够灵活关联。例如，前一个测试项读取到的电压、电流、状态量或判定结果，可作为后续测试项的输入条件或流程判断依据。

当程序运行出现问题时，TDS软件还提供断点与单步调试功能，开发人员可直接在开发环境内定位问题，减少反复修改和外部调试的时间成本。

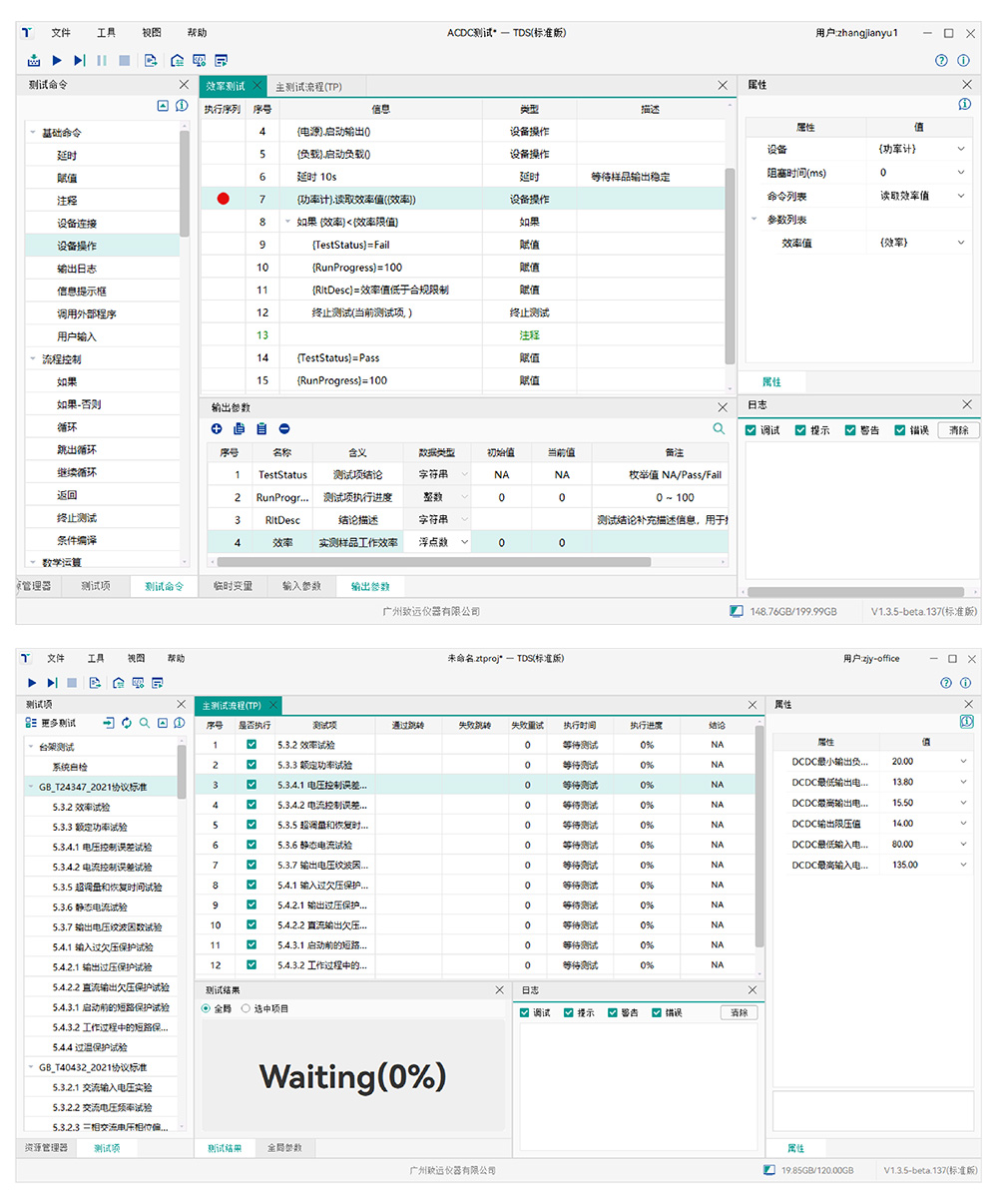

图3  软件主流程界面

可视化测试流程搭建

测试流程的搭建同样在可视化页面内完成。用户可将测试项拖入“主测试流程”页面，设定执行顺序，并配置流程跳转规则，例如：

●  失败重测；

●  失败跳转；

●  条件分支；

●  循环测试；

●  多工况顺序执行。

同时，用户可根据被测品特性配置各测试项的运行参数，使同一套流程适配不同测试对象或不同测试工况。

通过可视化测试开发方式，TDS软件能够降低自动化测试对个人编程能力的依赖，使测试流程更容易被团队成员理解、交接和维护。

TDS软件核心模块三：数据监视与报告导出

自动化测试不仅要能运行流程，还要能够实时观察测试状态，并在测试完成后输出可交付的报告。

实时数据监视

在测试运行阶段，TDS软件提供实时监视视图。用户可将关注的参数拖入监视页面进行查看，支持多种显示模式：

●  标签显示；

●  列表显示；

●  趋势图显示。

监视视图可自由布局。当测试参数较多时，还可以创建多个监视页面进行分类管理。例如，将电压电流类参数、温度类参数、通讯状态、判定结果等分别放在不同页面中，便于测试过程中快速查看关键状态。

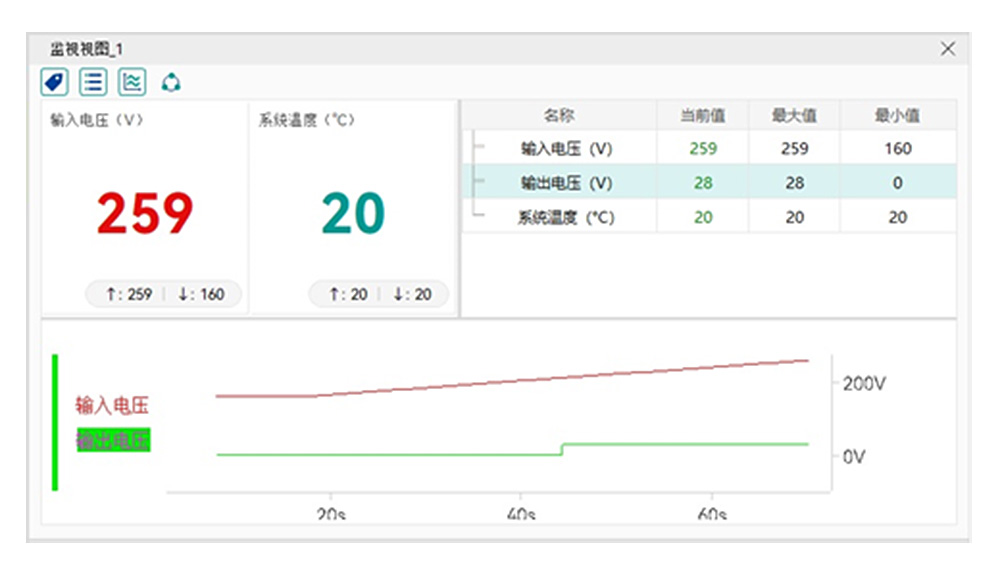

图4  数据监视视图

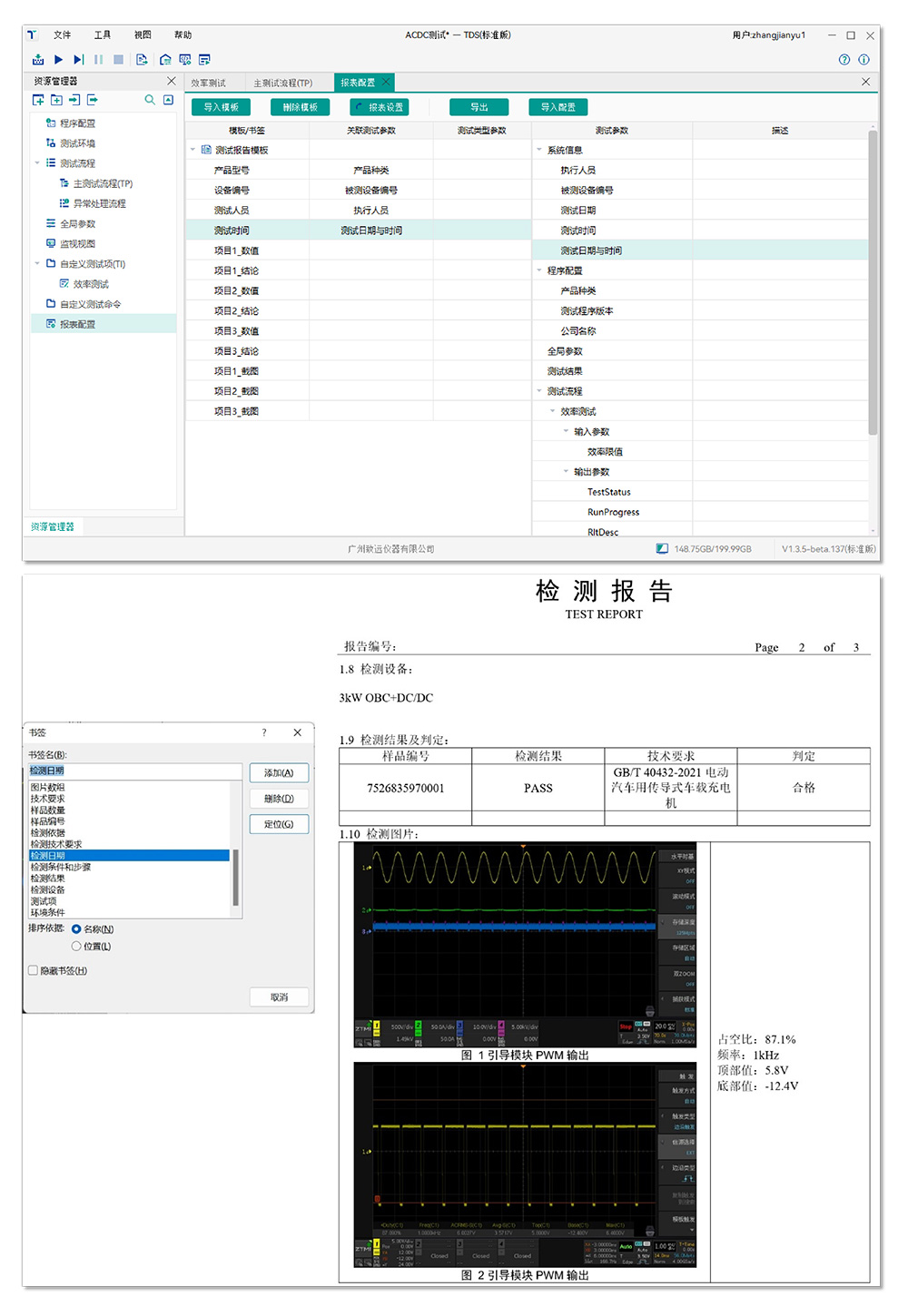

图5   自定义报表

自定义报告导出

测试完成后，TDS软件支持基于自定义模板导出报告，减少人工整理数据和排版的工作量。

TDS软件提供书签与超链接两种报表配置方案：

报表配置方案	适用场景
书签方案	适合结构固定的常规报表
超链接方案	适合格式复杂的交付报告

软件支持同时加载多个模板，一次测试可导出多份文件，并支持Word与PDF格式输出。对于需要向客户、认证机构或内部项目团队提交测试结果的场景，该功能可显著提升报告整理效率。

TDS软件适合哪些用户使用？

TDS智能化测试分析软件适用于正在推进自动化测试，或希望提升多仪器协同测试效率的研发与测试团队。

适合已有多品牌仪器管理需求的用户

如果实验室中已有致远仪器产品，或计划将多品牌仪器纳入统一自动化管理，TDS软件可帮助用户实现不同设备的统一接入与调用。

适合尚未建立成熟自动化开发体系的团队

对于有自动化测试需求，但团队尚未形成成熟开发框架的用户，TDS软件提供从硬件驱动到流程开发的完整工具链，有助于快速搭建自动化测试能力。

适合测试场景持续扩展的项目

当测试项目不断增加、测试对象持续变化时，TDS软件的驱动封装、测试项复用和可视化流程编排能力，可帮助用户在不大幅增加维护成本的前提下灵活扩展。

适合希望降低个人编程依赖的团队

传统脚本方式对工程师个人能力依赖较高，而TDS软件通过可视化开发和标准化模块封装，可降低对个别成员编程能力的依赖，便于团队长期协作和维护。

致远仪器提供哪些支持？

为了帮助用户更好地完成自动化测试方案落地，致远仪器围绕TDS软件提供多层次技术支持。

新用户培训

培训内容覆盖硬件驱动开发、流程搭建、监视视图配置、报表模板设计等核心模块，帮助用户系统掌握平台使用方法。

现场支持

在项目需要时，致远仪器技术团队可提供现场支持，协助完成实际测试项目的搭建与调试。

三级响应体系

致远仪器建立了一线AE工程师、二线技术专家、三线研发团队的三级响应体系，可针对不同问题进行分级响应，并覆盖全国五大区域。

行业经验共建

致远仪器持续收集TDS软件在新能源、电力电子、轨道交通等行业中的应用实践，也欢迎有使用经验的用户与技术团队交流，共同完善系统级自动化测试解决方案。

面向多仪器协同测试的自动化开发平台

多台仪器协同测试的自动化落地，关键不只是实现单台设备远程控制，而是要建立一套可扩展、可维护、可复用的系统级测试平台。

致远仪器TDS智能化测试分析软件围绕硬件接入、测试开发、流程运行、数据监视和报告导出构建完整工具链，可帮助测试团队将多品牌、多类型仪器纳入统一自动化管理，降低通信接入与脚本维护成本，提高测试执行效率和结果输出效率。

如果您正在规划自动化测试方案，或希望将多台仪器纳入统一测试平台，可联系致远仪器申请产品演示或方案咨询。

1. TDS智能化测试分析软件主要解决什么问题？

TDS软件主要用于解决多品牌、多类型仪器协同测试中的硬件接入、测试开发、流程运行、数据监视和报告导出问题，帮助用户搭建系统级自动化测试方案。

2. TDS软件与传统上位机软件有什么区别？

传统上位机软件通常面向单台仪器控制，而TDS软件面向多仪器协同和系统级自动化测试，可覆盖硬件驱动开发、测试流程搭建、数据监视和报告输出等完整流程。

3. TDS软件是否支持不同品牌仪器接入？

支持。只要设备具备通信接口与通信指令，TDS软件即可通过设备驱动开发工具进行接入，并将不同协议封装为测试程序可调用的标准命令接口。

4. TDS软件支持哪些通信协议？

TDS软件可通过可视化方式封装SCPI、Modbus等设备通信协议，同时也可面向具备通信指令的设备进行驱动开发和接入。

5. 使用TDS软件是否需要大量手写代码？

TDS软件内置测试命令库，支持拖拽调用和可视化流程搭建，可减少对手写代码的依赖。同时，软件支持断点与单步调试，便于开发人员定位程序问题。

6. TDS软件是否支持测试流程跳转和失败重测？

支持。TDS软件可在主测试流程中配置执行顺序和跳转规则，例如失败重测、失败跳转等，也可根据被测品特性配置各测试项运行参数。

7. TDS软件如何进行实时数据监视？

TDS软件提供实时监视视图，用户可将关注参数拖入页面查看，支持标签、列表、趋势图三种显示模式，并可创建多个监视页面分类管理。

8. TDS软件是否支持自动生成测试报告？

支持。TDS软件支持基于自定义模板导出测试报告，提供书签与超链接两种配置方案，可同时加载多个模板，并支持Word与PDF格式导出。
