MTA_VRT软件：面向并网设备的VRT测试与自动判标方案

电压穿越，即VRT（Voltage Ride-Through），是指并网设备在电网电压发生暂降或暂升时维持不脱网运行的能力，通常包括低电压穿越LVRT和高电压穿越HVRT两类。

随着光伏、风电、储能等新能源设备在电网中的接入比例持续提升，VRT能力已成为评估并网设备在电网扰动条件下运行稳定性的重要测试内容。对于测试工程师而言，VRT测试不仅要完整记录电压扰动和设备响应过程，还需要根据标准要求完成参数计算、结果判定和测试报告输出。

致远仪器MTA_VRT高/低电压穿越测试软件，配合PA6000H、PA8000系列功率分析仪，可面向光伏、风电、储能等并网设备开展VRT测试。该方案支持长时间连续记录、标准参数自动计算、内置标准模板判标及报告导出，可帮助工程师在测试现场快速形成可提交结论。

VRT测试进入更严格的标准化阶段

近年来，并网设备VRT测试相关标准持续更新，测试场景和判定要求更加细化。

在光伏领域，GB/T 19964-2024新增高电压穿越、不对称故障下低电压穿越动态无功支撑要求、连续故障穿越等测试场景。

在风电领域，GB/T 25387.2-2021明确了风电变流器高/低电压穿越试验方法。

在储能领域，GB/T 36548-2024将故障穿越列为储能电站并网测试项目，并于2025年1月1日正式实施。

新版标准带来的变化不只是测试项目增多。工程师还需要面对更长时间的连续扰动记录、更复杂的派生参数计算，以及更多标准阈值对照工作。在连续故障穿越等复杂场景下，如果仅依赖通用数据采集工具和人工核查，不仅耗时较长，也容易出现参数遗漏或判标偏差。

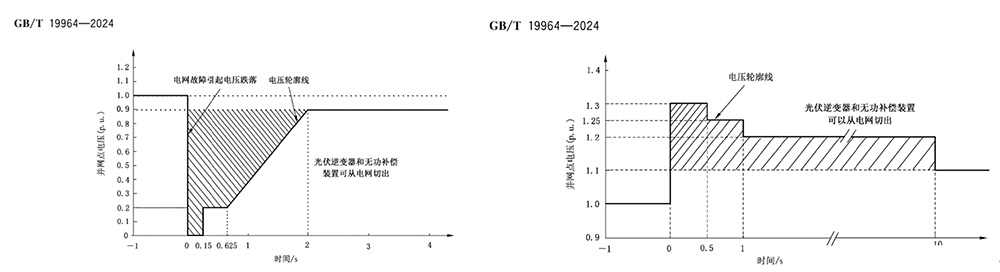

图1  GB/T 19964-2024电压穿越测试

因此，VRT测试需要一套能够覆盖记录、计算、分析、判定和导出的专用软件工具，以提升测试效率和结果一致性。

MTA_VRT高/低电压穿越测试软件功能解析

致远仪器MTA_VRT高/低电压穿越测试软件支持按目标标准灵活配置额定电压、额定功率、电压跌落深度、电压升高深度、无功电流注入值等参数。配置完成后，软件可自动输出判标结果，覆盖从数据记录到报告导出的端到端分析流程。

该软件的核心价值主要体现在以下几个环节：记录不漏关键波形，计算结果与标准要求保持一致，测试项覆盖全面，并可在测试现场输出可提交结论。

记录阶段：数千秒连续记录，不漏关键波形

在VRT测试中，被测设备的响应异常具有偶发性，异常出现的时间往往难以提前预判。若记录时长不足，可能会错过关键电压跌落、电压升高或设备响应波形。

MTA_VRT软件的记录时长主要取决于硬盘容量，可支持数千秒连续记录。即使在长时间测试过程中，第2999秒才出现一次10ms电压跌落，也能够完整复现瞬态波形，便于后续分析和追溯。

在采集过程中，软件支持波形实时滚动显示，屏幕右侧可持续呈现最新波形，工程师可随时观察电压、电流、功率等信号的动态变化。

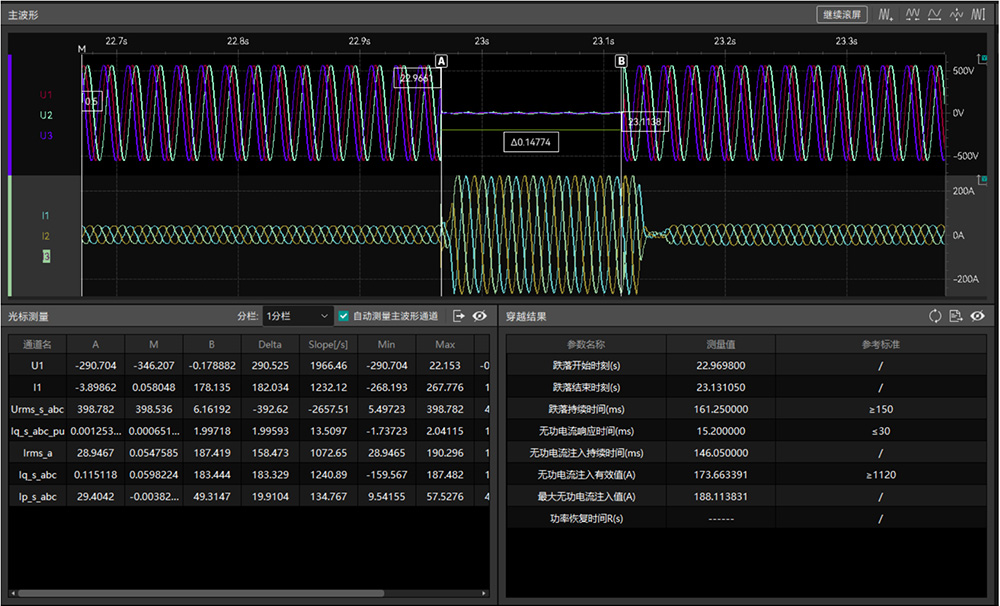

图2  软件波形记录功能

计算阶段：内置200余项参数，测完即可查看结果

VRT测试中的很多关键指标并不能直接从原始波形中读取，而是需要基于采集数据进一步计算。例如：

●  无功电流响应时间；

●  无功电流注入有效值；

●  有功功率恢复时间；

●  跌落保持时间；

●  无功电流注入持续时间；

●  最大无功电流注入值。

MTA_VRT软件内置计算项覆盖标准要求。其中，单相高/低电压穿越支持30余项参数，三相高/低电压穿越支持200余项参数。测试完成后，软件可自动批量输出各项参数结果，工程师可在现场即时查看，减少人工计算与二次整理工作量。

分析阶段：光标定位关键时刻，计算结果实时刷新

在部分测试场景中，工程师需要对特定时间段进行手动核查。MTA_VRT软件提供多种交互式区间定位功能，可将光标快速跳转至标准关注的关键时间节点，例如“电压跌落开始”“电压跌落结束”“无功电流达到要求注入值”等。

常用区间类型包括：

区间类型	说明
电压穿越区间	A光标为跌落开始，B光标为跌落结束
无功电流响应区间	A光标为跌落开始，B光标为注入无功电流大于参考值时刻
无功电流注入区间	覆盖无功电流从注入到稳定的全过程
有功功率恢复区间	A光标为有功功率跌落，B光标为有功功率恢复

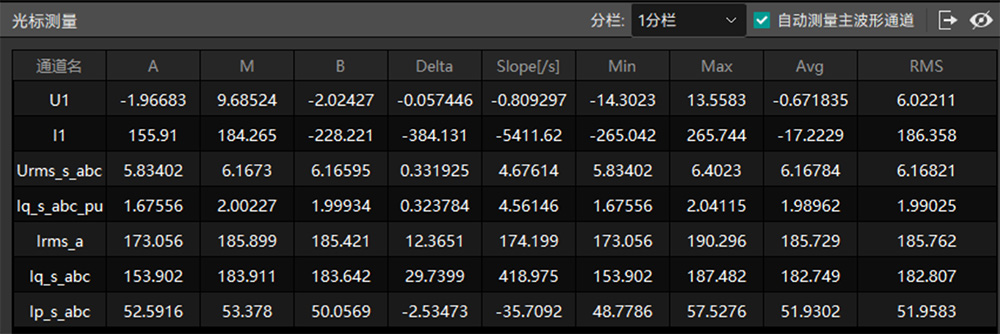

当光标拖动时，软件会实时更新计算结果，并显示当前值、最大值、最小值、Delta值及无功电流上升斜率。可输出的穿越分析结果包括跌落保持时间、无功电流响应时间、无功电流注入持续时间、无功电流注入有效值、最大无功电流注入值和功率恢复时间等。

该交互式分析方式便于工程师快速定位关键波形区间，核查设备响应过程，并对测试结果进行复核。

图3  数值显示

判定阶段：内置标准模板，自动判标减少人工遗漏

VRT测试完成后，需要将测试结果与标准阈值逐项对照。尤其在连续穿越、不对称故障等参数较多的场景下，人工逐项判定容易出现遗漏，也可能因标准理解差异导致判标偏差。

MTA_VRT软件内置多种行业标准模板。工程师完成参数配置后，软件可自动输出各参数的判标结果，减少人工逐项核查带来的出错风险。同时，各项参数可根据被测设备实际情况灵活调整，适配不同测试对象和标准要求。

通过自动判标功能，测试结果可在现场快速形成结论，便于测试机构、设备厂商和项目人员及时沟通确认。

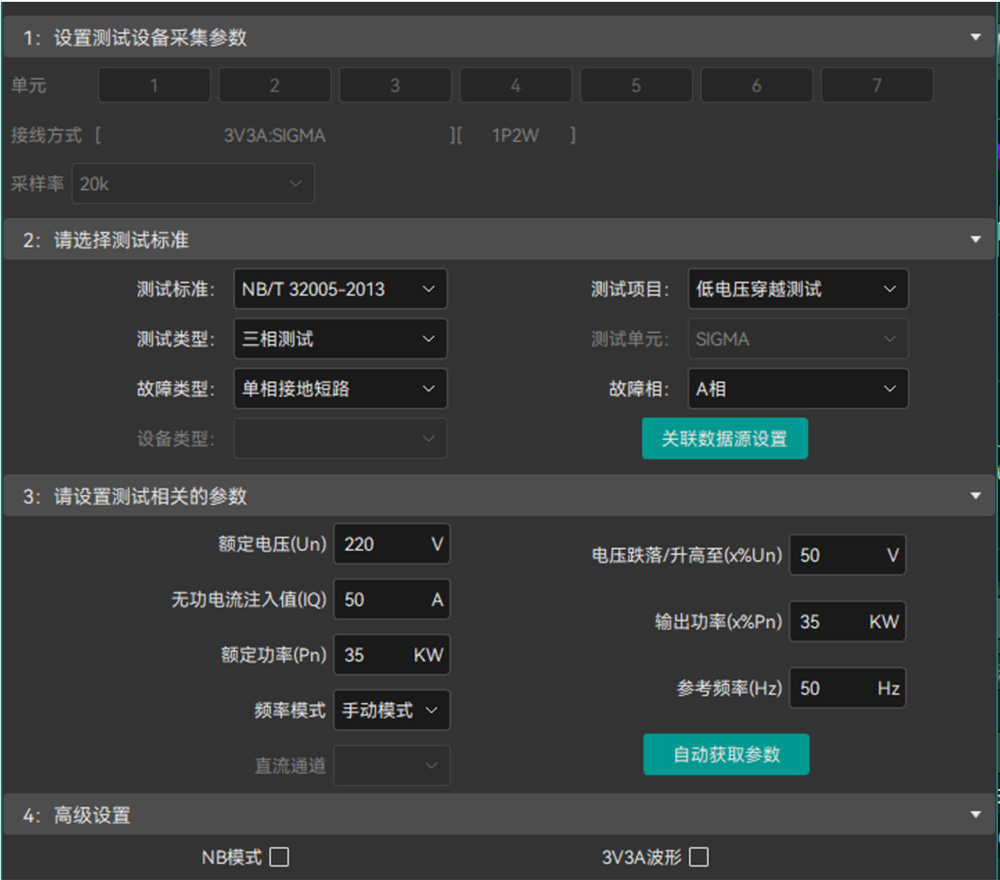

图3  参数配置

导出阶段：多格式导出，覆盖归档、回读与报告整理

VRT测试通常涉及测试机构与设备厂商两端，双方使用的分析工具可能不同。数据交接时，常见问题包括格式转换、兼容性不足和报告整理工作量大。

MTA_VRT软件支持工程文件、波形数据、光标测量结果及测试报告等多种格式导出，可满足数据归档、离线回读、多平台分析及报告整理等需求。

导出类型	文件格式	用途说明
工程文件	.mta	保存配置和波形数据，支持离线回读
波形数据	.fld / .csv / .tdms / .mat	支持Excel、LabVIEW、MATLAB等多平台分析
光标测量数据	.csv	导出光标区间内的测量结果
测试报告	.doc	一键生成电压穿越测试报表

通过多格式导出能力，MTA_VRT软件可覆盖测试归档、数据复盘、第三方分析和报告提交等工作环节，减少二次转换和重复整理。

完整VRT测试方案：PA系列功率分析仪与MTA_VRT软件协同

MTA_VRT软件可与PA6000H、PA8000系列功率分析仪组成完整的VRT测试方案。在该方案中，功率分析仪负责现场信号采集，MTA_VRT软件负责后续的数据记录、参数计算、结果判定和报告导出，覆盖从测试启动到结论输出的完整流程。

该组合方案无需额外数据中转，可减少测试链路复杂度，提升现场测试效率。

针对风电变流器测试中的电能质量分析需求，PA系列功率分析仪还支持IEC 61000-4-7谐波分析，可计算前50次谐波及2kHz以下间谐波，覆盖标准核心测量段，并满足GB/T 25387.2-2021中的相关测试要求。

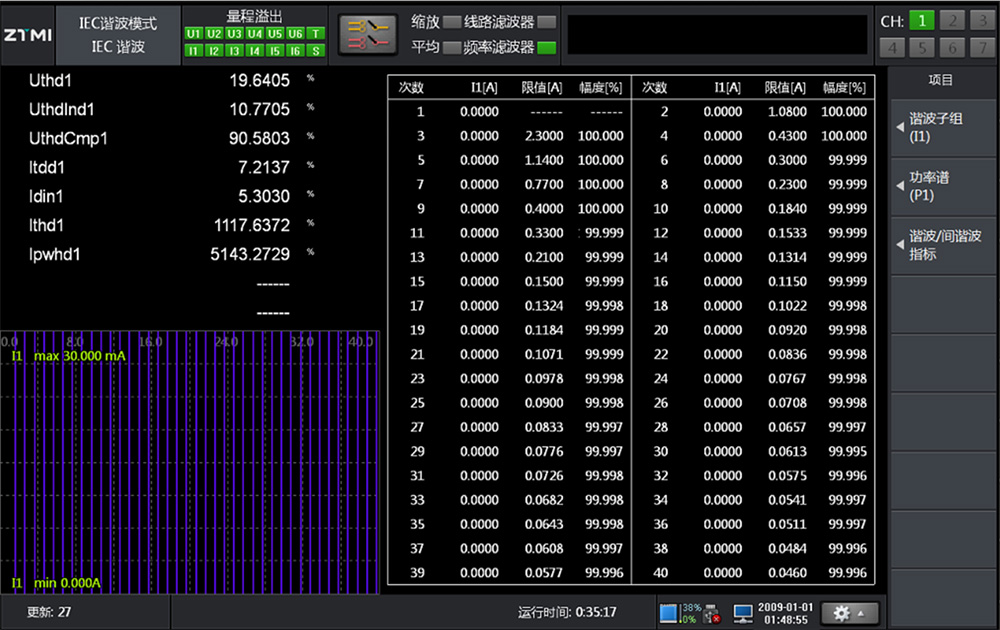

图4   PA系列功率分析仪IEC 61000-4-7测试

面向逆变器并网测试的扩展软件方案

除MTA_VRT软件外，致远仪器还推出面向逆变器研发测试的InverterTest光伏和储能逆变器测试软件。该软件涵盖VRT测试、无功功率测试、电能指令测试等多项功能，可用于逆变器并网测试中的多类场景。

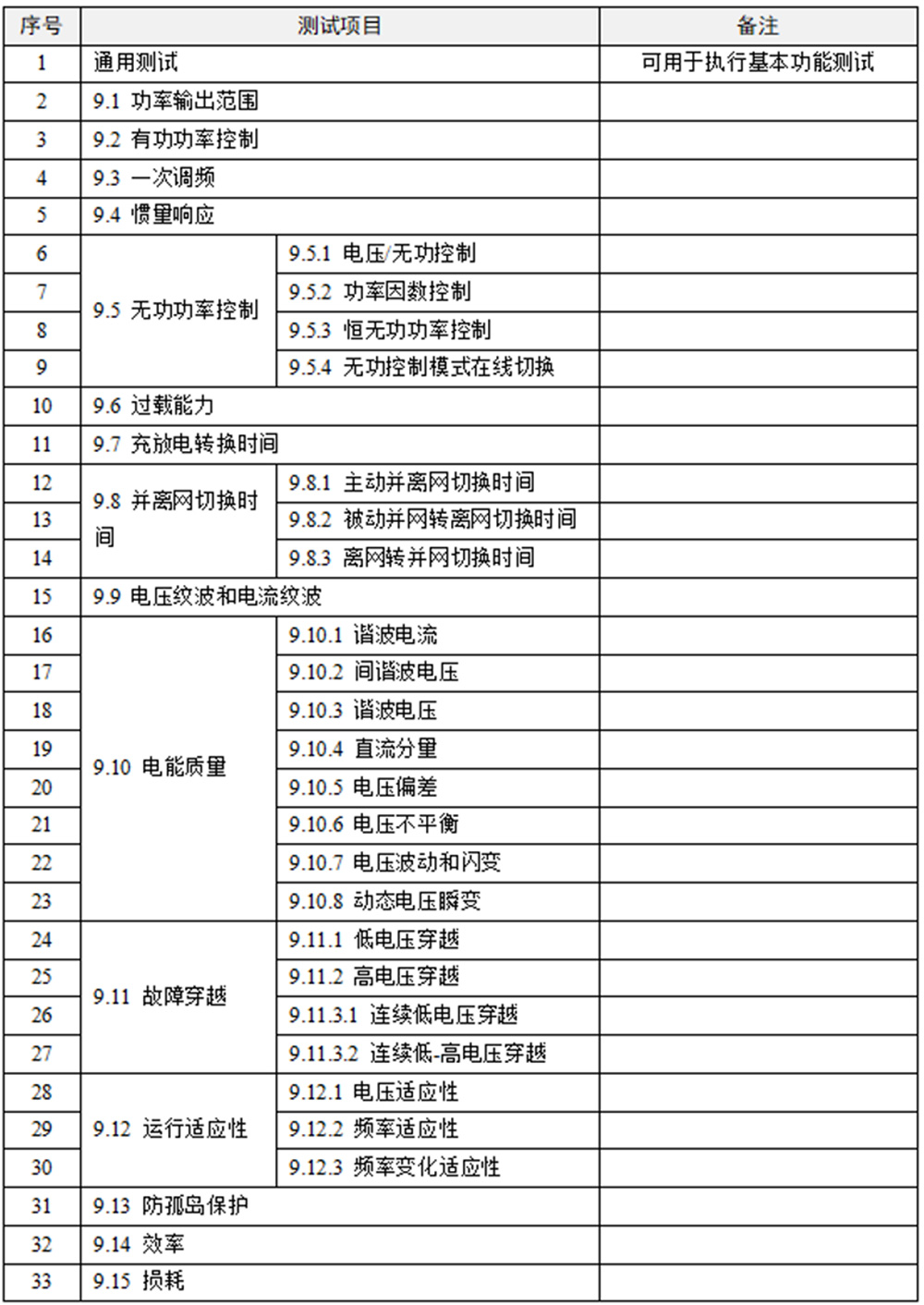

图5  InverterTest 测试项目

对于需要开展光伏逆变器、储能逆变器研发验证和并网测试的用户，可结合MTA_VRT软件、InverterTest软件及PA系列功率分析仪，构建更完整的并网测试解决方案。

适用场景

MTA_VRT高/低电压穿越测试软件及PA系列功率分析仪组合方案，可用于以下测试场景：

●  光伏逆变器低电压穿越和高电压穿越测试；

●  风电变流器高/低电压穿越试验；

●  储能变流器故障穿越测试；

●  并网设备动态无功支撑能力验证；

●  连续故障穿越测试；

●  新能源并网检测机构现场测试；

●  设备厂商研发验证和型式试验数据分析。

通过长时间记录、自动计算、标准判标和报告导出，该方案可帮助工程师提升VRT测试效率，并增强测试结果的一致性和可追溯性。

并网设备VRT测试现场快速出结论

随着并网标准持续细化，VRT测试对数据完整性、参数计算准确性、判标一致性和报告输出效率提出了更高要求。致远仪器MTA_VRT高/低电压穿越测试软件，配合PA6000H、PA8000系列功率分析仪，可覆盖从现场信号采集、长时间连续记录、关键参数计算、标准自动判标到报告导出的完整流程。

对于光伏、风电、储能等并网设备测试，MTA_VRT软件可帮助工程师在测试现场快速获得可提交结论，减少人工核查工作量，提升测试流程效率。

如需了解光伏、风电、储能并网VRT测试方案，可联系致远仪器技术支持获取咨询。
