ZCL系列电流传感器上市：覆盖100A至1000A，精度等级0.05%

2026-04-07

在大功率设备测试、电力电子测试和工业现场测量中，电流传感器的量程覆盖、测量精度和现场适配能力，会直接影响测试系统的整体测量效果。针对100A至1000A范围内、精度需求适中的大电流测量场合，致远仪器推出ZCL系列电流传感器，为产线测试、工程验证及功率测量系统提供新的型号选择。

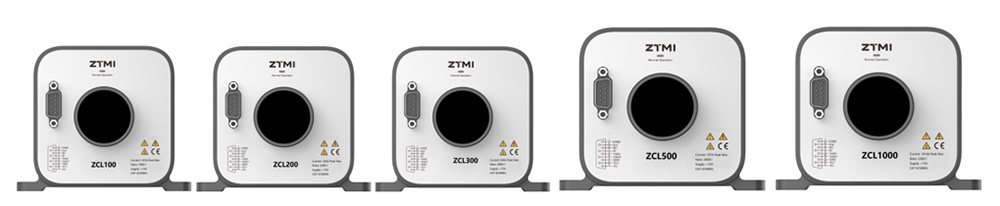

图1   ZCL系列传感器

ZCL系列电流传感器与致远仪器ZCT系列高精度电流传感器形成精度梯度搭配。其中，ZCT系列已于2025年7月推出，精度等级为0.005%；ZCL系列则面向0.05%精度等级需求的应用场景，与ZCT系列共同覆盖大电流测量中不同精度层级的选型需求。

一、ZCL系列电流传感器型号覆盖

ZCL系列包含ZCL100、ZCL200、ZCL300、ZCL500、ZCL1000共五个型号，覆盖100A至1000A电流范围。不同型号可对应不同功率等级和电流范围的测试需求，便于用户根据被测设备电流规格进行选型。

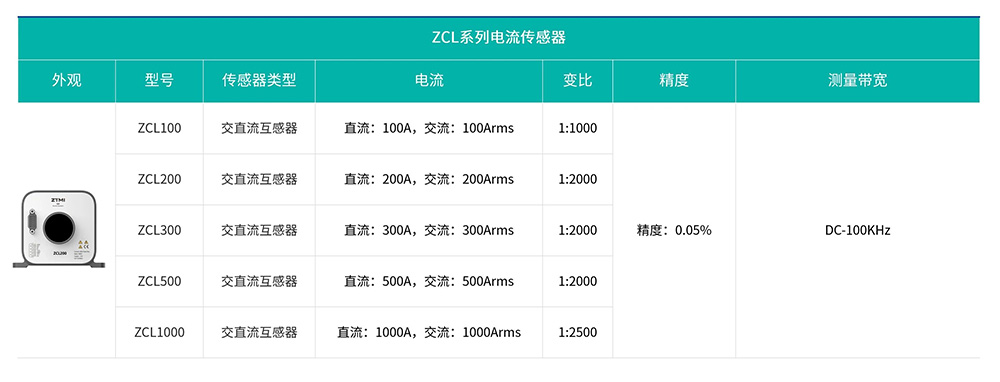

表1  ZCL系列主要参数表

对于需要在100A、200A、300A、500A或1000A电流等级下开展测量的应用，ZCL系列可提供相应规格的传感器型号。该系列可作为ZCT系列的互补型号，用于对精度要求适中、同时关注大电流覆盖能力的测量场景。

二、基于零磁通闭环技术，精度等级0.05%

ZCL系列电流传感器基于零磁通闭环电流传感器技术，精度等级为0.05%。该精度等级可满足产线测试、工程验证等场合的测量要求，适用于需要稳定采集大电流信号的测试系统。

在大功率测量系统中，电流传感器作为前端测量环节，其线性度、准确度和稳定性会影响后续功率测量结果。ZCL系列通过0.05%精度等级配置，为常规大电流测量提供适配方案。

三、覆盖100A至1000A，适配不同功率等级测试

ZCL系列提供五个电流规格型号，量程覆盖从100A至1000A，可满足不同功率等级设备的测试需求。对于电机驱动、逆变器、工业电源等设备，测试电流范围往往随系统功率等级变化而不同，传感器型号的覆盖范围会影响测试系统搭建的灵活性。

通过ZCL100、ZCL200、ZCL300、ZCL500、ZCL1000五个型号，用户可根据实际测试电流范围进行匹配，减少因量程不匹配带来的选型限制。

四、温度稳定性与动态负载测量能力

工业现场或工厂测试环境中，温度条件可能存在波动。ZCL系列具备较好的温度稳定性，温漂系数低，可适用于工厂现场或温度波动较大的测试环境。

在动态负载测试方面，ZCL系列采用宽频带设计，响应时间短，适合电机驱动、逆变器等动态负载的电流测量。对于电流变化较快的测试对象，传感器响应能力有助于捕捉负载变化过程中的电流信号。

五、隔离测量与抗干扰设计，适应工业测试环境

ZCL系列采用原副边隔离的测量架构，可在大电流测试过程中实现隔离测量，为现场操作提供安全保障。

在复杂工业现场中，外部干扰可能影响电流测量结果。ZCL系列具备较强抗干扰能力，可抑制复杂工业现场中的外部干扰，保障测量结果的准确性。该特性使其更适合用于工厂现场、工程验证和工业测试系统中。

六、配件与连接方式：标准DB9接口，支持外部供电

ZCL系列电流传感器采用标准DB9接口，使用时需要外部供电。针对不同安装距离和现场环境需求，致远仪器提供多种规格连接线缆，便于用户根据实际布线条件进行配置。

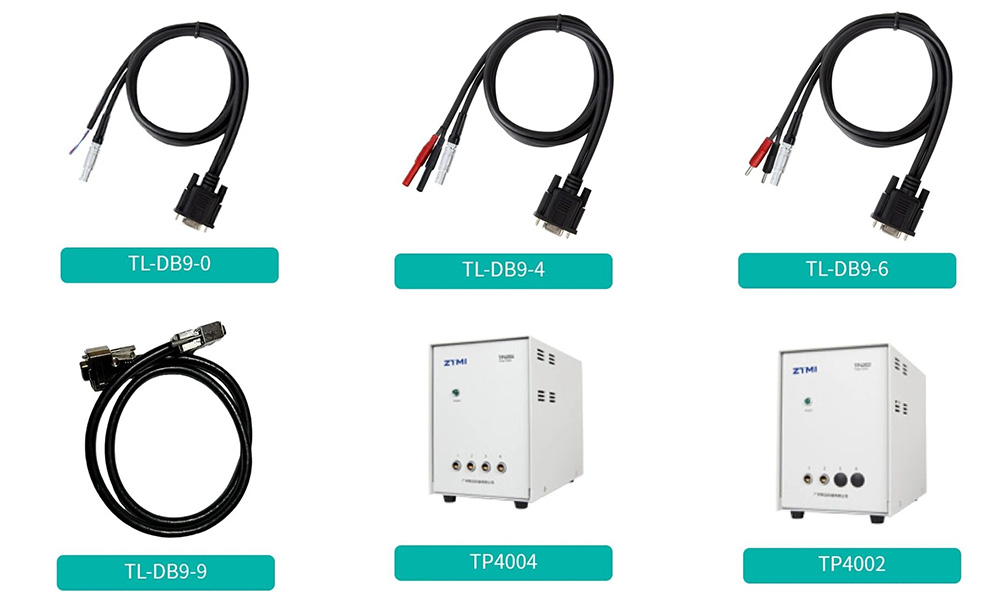

图2   传感器配件

在系统搭建时，传感器连接线缆、电源配置和测量仪器的接口适配情况，都是影响现场部署效率的重要因素。ZCL系列通过标准接口和配套线缆方案，为功率测量系统集成提供基础支持。

七、推荐搭配功率分析仪或功率计使用

ZCL系列电流传感器主要配合功率分析仪或功率计使用。根据原文信息，推荐与致远仪器PA系列高精度功率分析仪或PA300系列高精度功率计搭配，实现大电流高精度测量。

在供电方案上，用户可根据现场条件选择不同配置方式。例如，可搭配TP4002或TP4004电源箱为传感器独立供电。

针对现场部署便捷性需求，致远仪器部分仪器支持直接为ZCL系列传感器供电，无需额外配置电源箱，从而减少设备数量并降低接线复杂度：

●  PA5000H功率分析仪：配套DB9板卡内置供电输出；

●  PA333H-2K功率计：内置供电输出接口。

通过上述配置方式，用户可根据测试系统规模、现场布线条件和仪器配置情况，选择适合的传感器供电与连接方案。

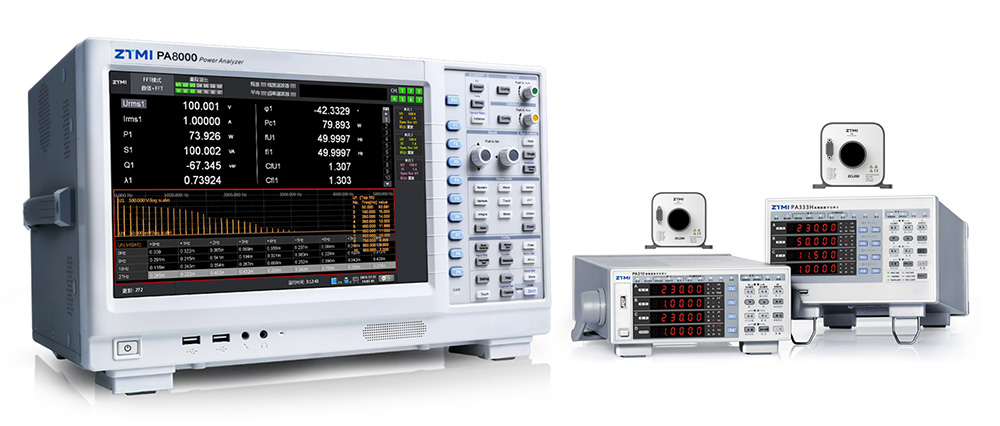

图3  ZCL系列使用场景

八、面向大电流测量的精度梯度选型

电流传感器的测量精度是影响大功率测量系统准确性的关键因素。ZCL系列在100A至1000A范围内提供0.05%精度等级的测量方案，与ZCT系列共同覆盖该电流范围内不同精度等级的测量需求。

对于精度要求更高的应用，可关注ZCT系列高精度电流传感器；对于精度需求适中，同时需要覆盖100A至1000A电流范围的产线测试、工程验证和工业测试场景，ZCL系列可作为相应的选型方案。

对于2000A以上更大电流的测量需求，致远仪器另有ZCG系列大量程电流传感器。ZCL系列电流传感器现已上市，如需了解详细选型建议与配置方案，可联系致远仪器获取支持。

ZCL系列电流传感器常见问题

1. ZCL系列电流传感器覆盖哪些电流范围？

ZCL系列包含ZCL100、ZCL200、ZCL300、ZCL500、ZCL1000五个型号，覆盖100A至1000A电流范围。

2. ZCL系列电流传感器的精度等级是多少？

ZCL系列电流传感器的精度等级为0.05%，可满足产线测试、工程验证等场合的测量要求。

3. ZCL系列与ZCT系列有什么区别？

ZCT系列为致远仪器于2025年7月推出的高精度电流传感器，精度等级为0.005%。ZCL系列精度等级为0.05%，作为ZCT系列的互补型号，共同覆盖大电流测量场合的不同精度需求。

4. ZCL系列电流传感器主要适合搭配哪些仪器使用？

ZCL系列主要配合功率分析仪或功率计使用，推荐与致远仪器PA系列高精度功率分析仪或PA300系列高精度功率计搭配，用于大电流测量。

5. ZCL系列电流传感器是否需要外部供电？

需要。ZCL系列采用标准DB9接口，使用时需要外部供电。用户可搭配TP4002或TP4004电源箱为传感器独立供电；PA5000H功率分析仪和PA333H-2K功率计也支持直接为ZCL系列传感器供电。

6. ZCL系列适用于哪些测试场景？

ZCL系列适用于产线测试、工程验证、工业测试、大功率测量、电机驱动、逆变器等动态负载电流测量场景。
