ZDS2024C示波器车载测试应用：协议解码、瞬态捕获与高压探头配置

2026-05-08

车载测试示波器选型，不应只关注单一参数

在车载电子测试中，影响整体投入的不只是示波器本身的基础参数，还包括后续功能配置、使用便利性、测试效率以及不同工位之间的部署一致性。

特别是在BMS、OBC、DC-DC调试、整车总线联调和800V高压平台测试等场景中，工程师需要同时面对总线通信、模拟信号、功率信号、高压节点和狭小测试空间等多类问题。因此，示波器除了带宽、采样率等基础指标，还需要关注其对实际测试任务的适配能力。

ZDS2024C是致远仪器推出的一款高性价比示波器，具备200MHz带宽，新品上市价为9800元。结合车载测试中的常见应用，ZDS2024C在协议解码、瞬态捕获、长记录、探头扩展和远程操控等方面具备针对性配置。

21种协议标配，覆盖车载与板级调试常见接口

在车载测试中，总线协议解码是高频需求。整车联调和模块调试中常见CAN、CAN-FD、LIN、FlexRay等协议；在ECU板级开发过程中，UART、I2C、SPI等接口也经常用于通信调试。

如果协议解码功能需要后续按项购买，不仅会增加实际投入，也可能导致不同设备之间功能配置不一致，给多工位部署和设备管理带来额外负担。

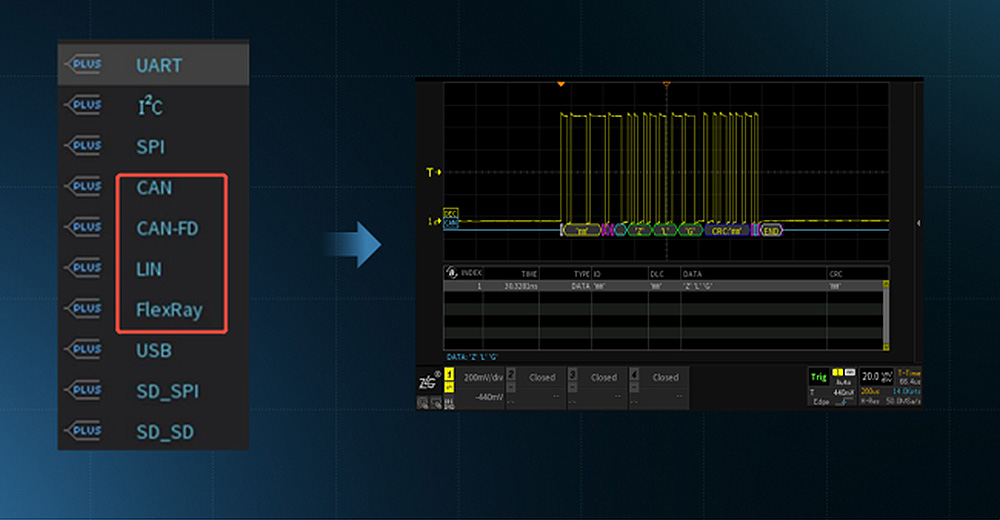

ZDS2024C标配开放21种协议解码功能，开箱即可使用，无需后续追加授权。其中包括车载测试中常用于电池计量芯片通信的HDQ协议。对于需要同时覆盖车载总线、板级接口和模块通信的测试任务，该配置有助于减少额外授权成本，并提升设备使用一致性。

100Kwfm/s波形刷新率，提高短时异常捕获概率

在OBC、DC-DC等车载电源相关测试中，很多异常问题出现在启动、切换、负载变化等短时间窗口内。例如启停瞬间的异常脉冲、继电器切换时的电压跌落，或偶发干扰带来的异常波形，通常持续时间短且复现不稳定。

如果示波器死区时间较长，测试过程中更容易错过关键信号，导致问题排查时间增加。

ZDS2024C具备100Kwfm/s波形刷新率，可有效缩短死区时间，提高短时异常的捕获概率。配合触发设置，工程师在处理启停瞬态和偶发异常时，可减少反复复现和排查的时间成本。

125Mpts存储深度，适合长记录与关联分析

在整车联调中，许多问题需要结合总线通信与模拟信号共同分析时序关系。例如异常发生前后，通信帧、控制信号和功率信号之间是否存在关联，需要保留足够长的波形上下文。

如果示波器存储深度不足，在长时间记录时可能无法保留异常发生前后的完整信息，影响后续定位和分析。

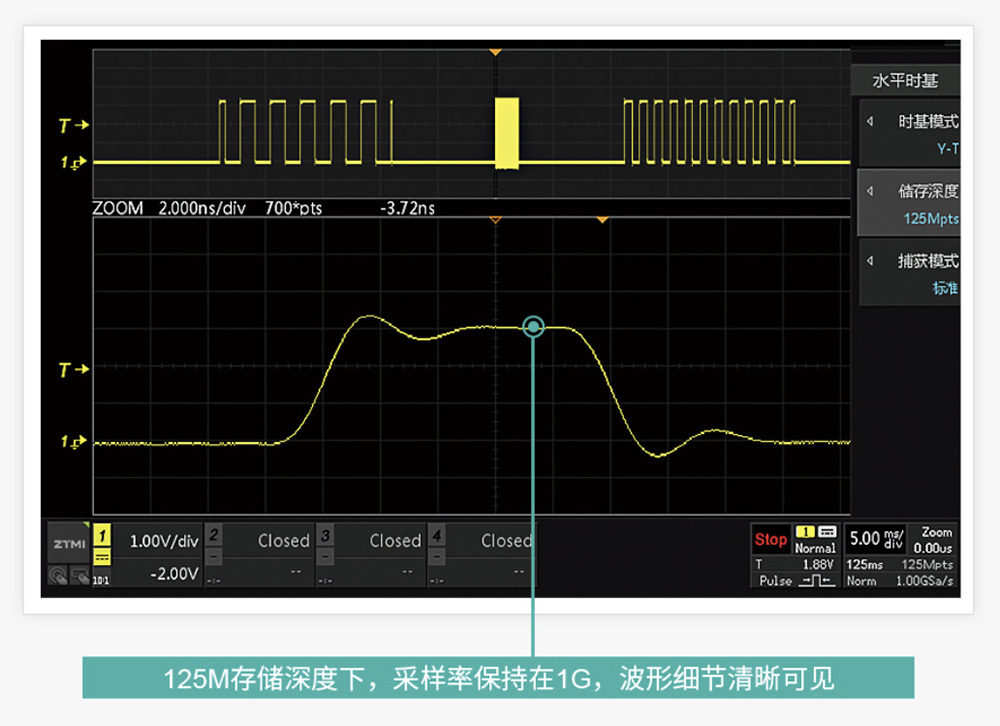

ZDS2024C提供125Mpts存储深度，配合波形录制与搜索功能，适用于长时记录、特定事件定位以及通信与模拟信号关联分析。对于整车联调、模块调试和偶发问题排查，该配置有助于保留关键上下文。

此外，ZDS2024C还支持52种参数测量和4Mpts FFT分析，可用于进一步的信号观察与分析。

探头方案覆盖板级低压调试与高压节点分析

车载测试场景涉及的电压、电流范围较广，从ECU板级低压信号到OBC、DC-DC及800V高压平台相关节点，都需要匹配合适的探头方案。

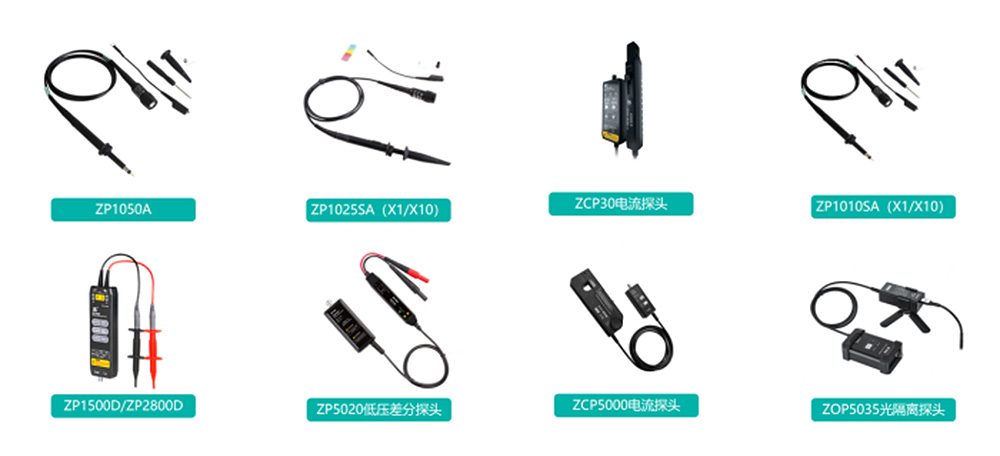

ZDS2024C可选配ZP1500D差分探头和ZP2800D差分探头，最高分别支持1500V和2800V。针对浮地测试和复杂共模环境，可选配ZOP5035光隔离探头，提供电气隔离保护。

在电流测量方面，ZDS2024C可选配ZCP30和ZCP5000电流探头，覆盖不同量程需求。通过差分探头、光隔离探头和电流探头的组合，ZDS2024C可用于板级低压调试、高压节点分析和电流波形观察等不同测试任务。



支持远程操控，降低车载现场操作负担

在车载测试现场，工程师经常需要贴近测试点位查看波形、调整参数。受车内空间限制，仪器摆放和操作位置可能不够理想，长时间弯腰或近距离操作会增加现场作业负担。

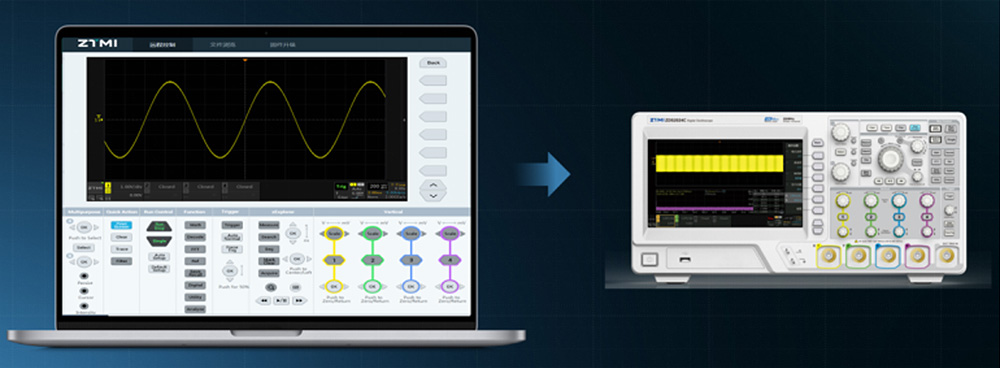

ZDS2024C支持WEB网页直连与上位机远程操控。工程师可在电脑端完成全量波形查看与参数配置，减少对示波器本机面板的频繁操作。

对于整车测试、车内空间测试以及需要远离高压或复杂接线区域的应用，远程操控能力有助于提升操作便利性，并降低现场测试负担。

车载测试更关注示波器的综合适配能力

在车载相关测试中，示波器是否适合，并不只取决于某一项基础参数，还要综合评估实际任务中的使用便利性、功能配置、协议支持、长记录能力和后续扩展能力。

面向BMS、OBC、DC-DC调试、整车总线联调和800V高压平台等场景，ZDS2024C提供200MHz带宽、21种协议解码、100Kwfm/s波形刷新率、125Mpts存储深度，以及远程操控和多类探头选配能力。对于关注功能配置与整体投入平衡的车载测试应用，ZDS2024C可作为示波器选型参考。

如需获取ZDS2024C示波器详细资料或申请样机试用，可联系致远仪器获取支持。

1. ZDS2024C示波器适用于哪些车载测试场景？

ZDS2024C适用于BMS、OBC、DC-DC调试、整车总线联调和800V高压平台测试等场景，可用于总线通信、模拟信号、功率信号和高压节点相关测试。

2. ZDS2024C的带宽是多少？

ZDS2024C示波器带宽为200MHz。

3. ZDS2024C是否支持车载总线协议解码？

支持。ZDS2024C标配开放21种协议解码功能，包括CAN、CAN-FD、LIN、FlexRay等车载测试常用协议，也包括车载测试中常用于电池计量芯片通信的HDQ。

4. ZDS2024C协议解码是否需要额外授权？

根据原文信息，ZDS2024C标配开放21种协议解码功能，开箱即可使用，无需后续追加授权。

5. ZDS2024C的波形刷新率是多少？

ZDS2024C具备100Kwfm/s波形刷新率，可缩短死区时间，提高短时异常的捕获概率。

6. ZDS2024C的存储深度是多少？

ZDS2024C提供125Mpts存储深度，适用于长时记录、特定事件定位以及通信与模拟信号关联分析。

7. ZDS2024C支持哪些探头配置？

ZDS2024C可选配ZP1500D差分探头、ZP2800D差分探头、ZOP5035光隔离探头，以及ZCP30和ZCP5000电流探头，覆盖高压、浮地、复杂共模环境和不同电流量程测试需求。

8. ZDS2024C是否支持远程操控？

支持。ZDS2024C支持WEB网页直连与上位机远程操控，可在电脑端完成全量波形查看与参数配置。
