ZDL6000旗舰版示波记录仪：面向复杂测试场景的实时事件、分析与柔性ATE集成能力

2026-04-29

ZDL6000旗舰版示波记录仪，面向复杂测试任务扩展分析与协同能力

在长时间波形记录应用中，示波记录仪通常被用于解决“采得到、记得下”的问题。但在科研院所、高端制造和大型自动化产线等场景中，测试对象更加复杂，记录周期更长，数据关系也更难快速判断。

对于长周期、多通道复杂测试，仅依靠采集、存储和基础分析，往往难以满足后续验证、问题定位和测试协同需求。面向这类应用，ZDL6000旗舰版示波记录仪在基础采集记录能力之上，进一步扩展了数据分析与测试系统协同能力，可用于实时事件捕捉、实时分析、波形对比、大数据分析以及柔性ATE系统集成。

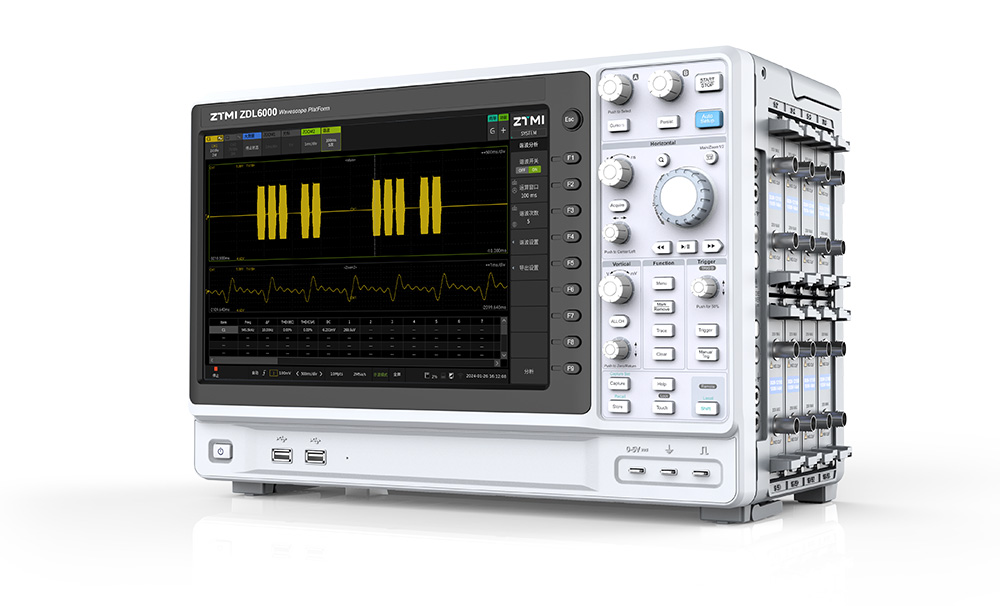

图1  ZDL6000旗舰版示波记录仪

实时事件：面向长时间记录的异常捕捉与回溯

在长时间记录过程中，偶发异常通常持续时间短，传统触发方式容易因死区漏掉关键信号。对于需要长期监测的测试任务，如何在海量波形中捕捉异常并保留关键数据，是影响后续分析效率的重要因素。

ZDL6000的实时事件功能可在波形滚动模式下对波形进行无死区实时判定。当波形满足设定条件时，仪器可自动标记并保存触发点前后波形，便于后续定位与回溯，同时减少无效数据存储。

实时事件功能支持9种事件模式，可根据不同异常类型进行灵活配置，适用于长周期测试中的异常捕捉和问题追踪。

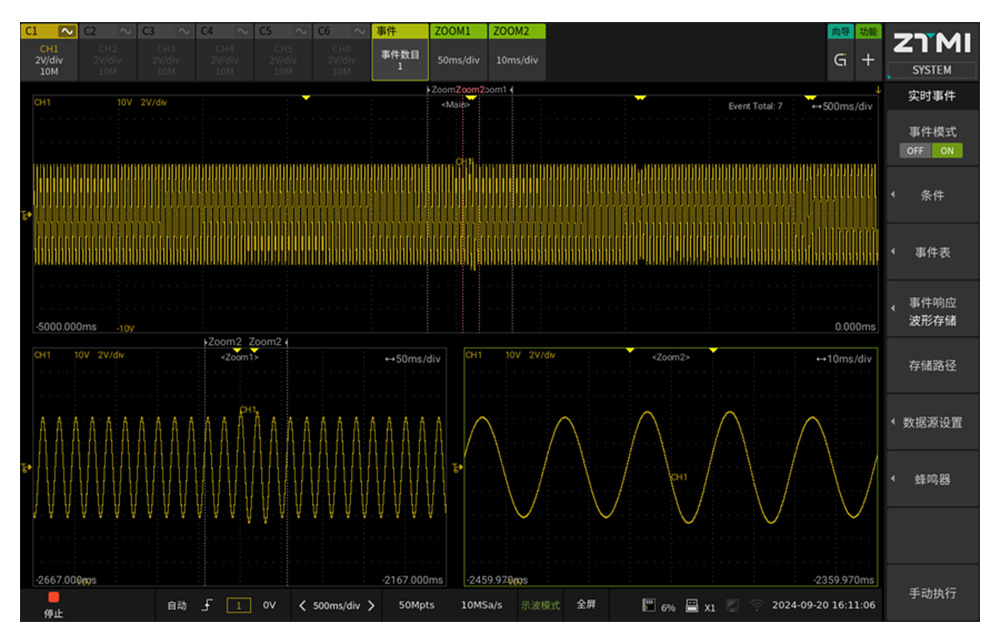

图2  实时事件功能

实时分析：在滚动模式下持续完成测量与分析

实时分析功能可在波形滚动模式下持续完成波形测量与分析，用自动化测量替代重复性的人工观测，提升长时间测试中的数据分析效率。

ZDL6000实时分析包含三类能力：

●  波形时序分析；

●  波形趋势分析；

●  波形谐波分析。

这些能力将部分数据处理和结果判断前移至仪器端，适用于多通道信号关系分析、长期运行趋势监测以及谐波特性评估等测试任务。

波形时序分析：支持最高128路信号时间差测量

在多控制器协同工作的系统中，各路信号的先后关系会直接影响系统运行状态。在多通道条件下，人工比对不同通道的时序关系通常需要较多时间。

ZDL6000波形时序分析功能支持最高128路信号时间差测量，时间同步精度小于100ns。该功能可在滚动模式下持续自动分析，并实时给出结果，帮助工程师更快完成多路信号时序验证。

该功能适用于需要确认多控制器、多节点或多信号协同关系的复杂测试场景。

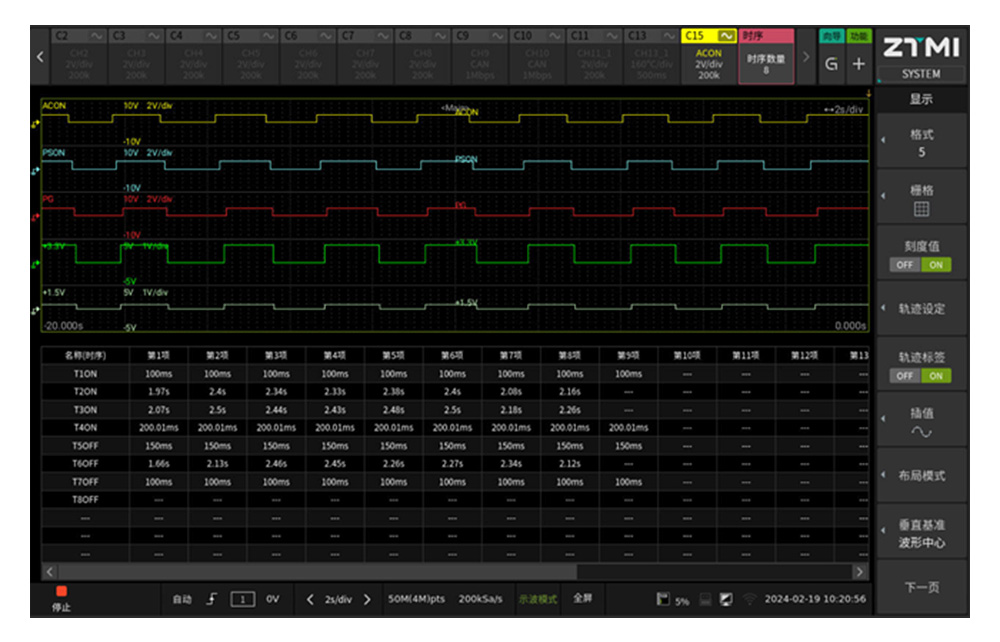

图3  波形时序分析功能

波形趋势分析：面向长周期参数统计与趋势曲线生成

在储能电站运行监测、设备老化寿命评估等场景中，测试周期可能较长，工程师不仅需要记录波形，还需要对关键参数变化趋势进行持续统计。

ZDL6000波形趋势分析功能支持对周期、周期数、频率、功率、平均值、有效值、占空比、能耗等参数进行长周期趋势统计。记录周期可达数百天，并可自动生成趋势曲线。

通过趋势曲线，测试人员可更直观地观察被测对象在长时间运行过程中的参数变化，为后续分析提供数据依据。

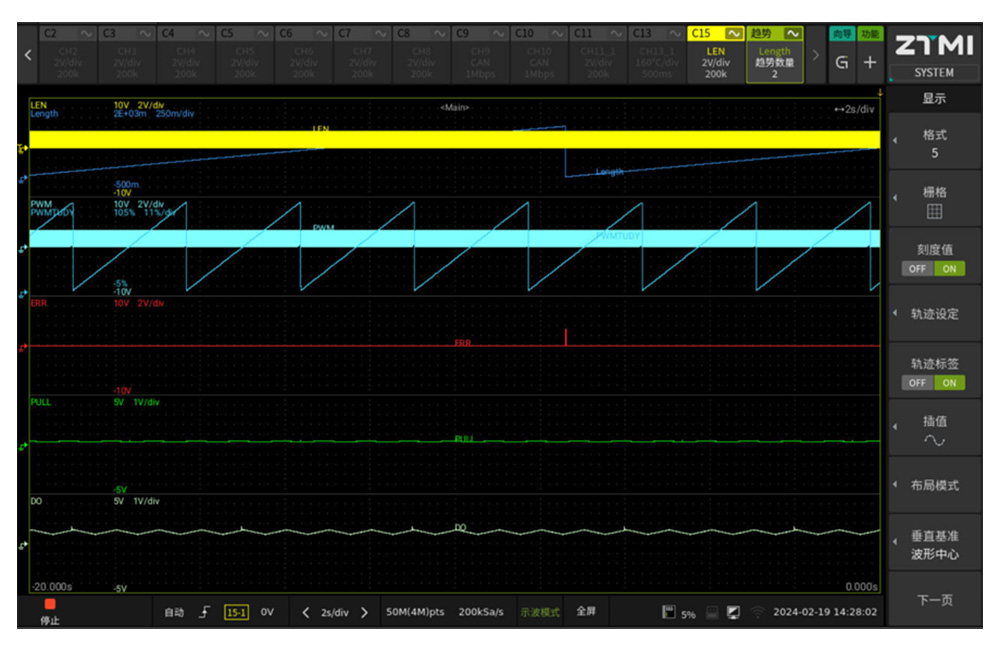

图4   波形趋势分析功能

波形谐波分析：支持最高50次谐波实时分析

对于涉及电能质量、变频器、电源或电力电子相关测试的场景，谐波特性是重要分析内容之一。

ZDL6000波形谐波分析功能支持最高50次谐波实时分析，运算周期可在1ms～100ms之间设置，并可分析信号的电压、电流、阻抗等谐波结果。

该功能可用于快速评估设备谐波特性及电能质量表现，为工程师进行运行状态判断和问题定位提供分析数据。

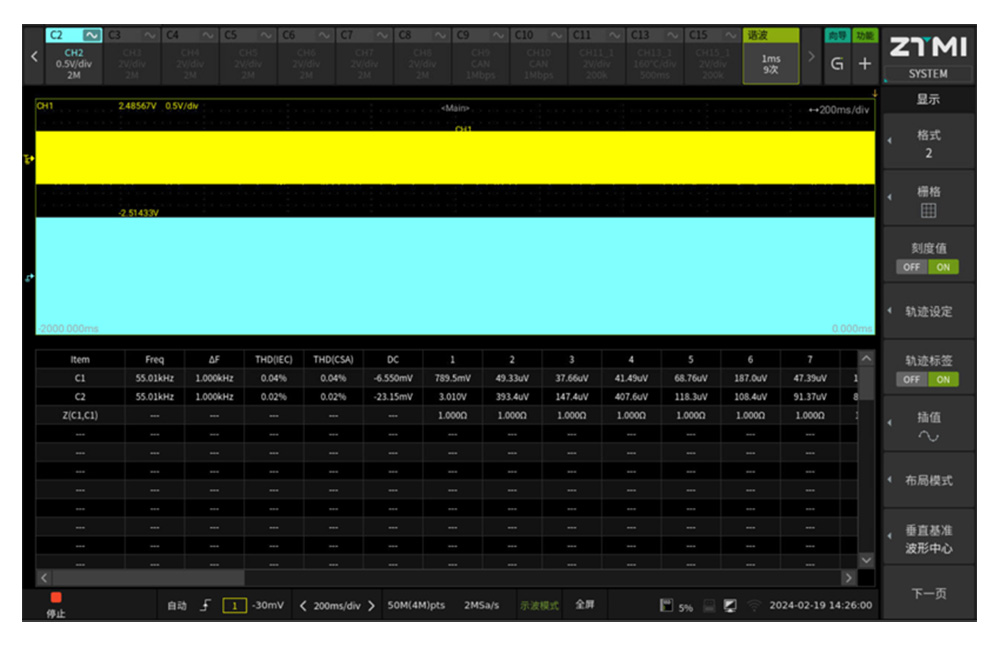

图5  波形谐波分析功能

波形对比：叠加比对不同时段与不同工况波形

在调试阶段，工程师常需要对比不同测试轮次、不同时段或不同工况下的波形差异。手动导出后再进行比对，流程相对分散。

ZDL6000波形对比功能支持将当前屏幕波形保存至对比库，并在需要时调出任意已保存波形进行叠加比对。通过叠加显示，可直观呈现不同波形之间的走势差异。

该功能适用于调试阶段的多轮比对、异常复现分析和问题溯源。

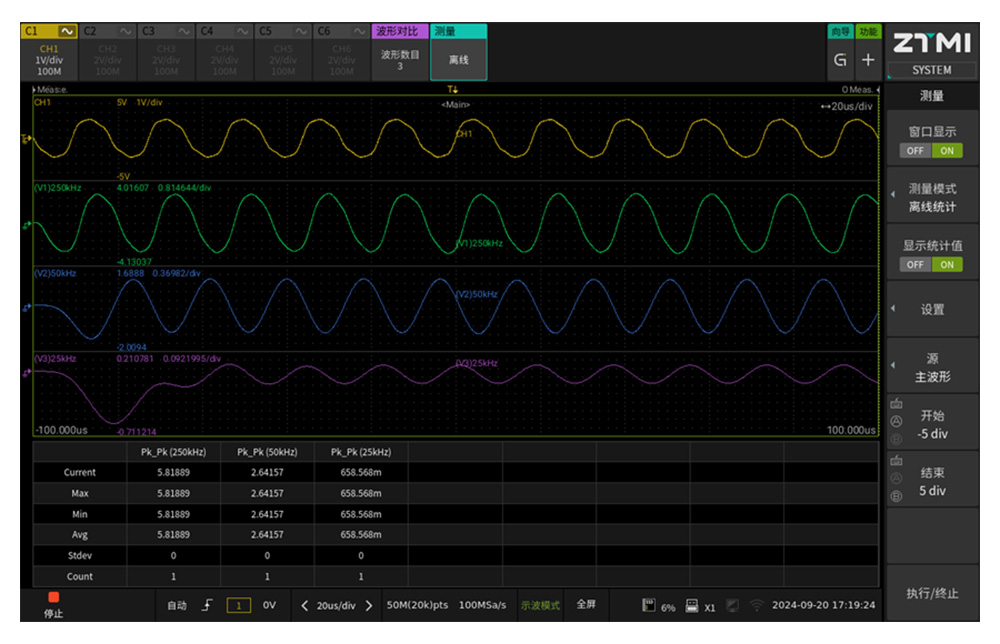

图6   波形对比功能

大数据分析：将规则化测试处理前移至仪器端

在特定标准或企业内部测试流程中，测试难点往往不只在采集本身，还包括后续的数据处理、规则判断和结果输出。

ZDL6000大数据分析功能面向完整测试任务，支持将对应分析逻辑加载至仪器。仪器可按预设规则自动完成数据处理、特征识别、结果分析与判定输出。

通过该功能，原本依赖人工和上位机的部分处理过程可前移到仪器端，更适合标准明确、步骤固定、重复度高的测试场景。

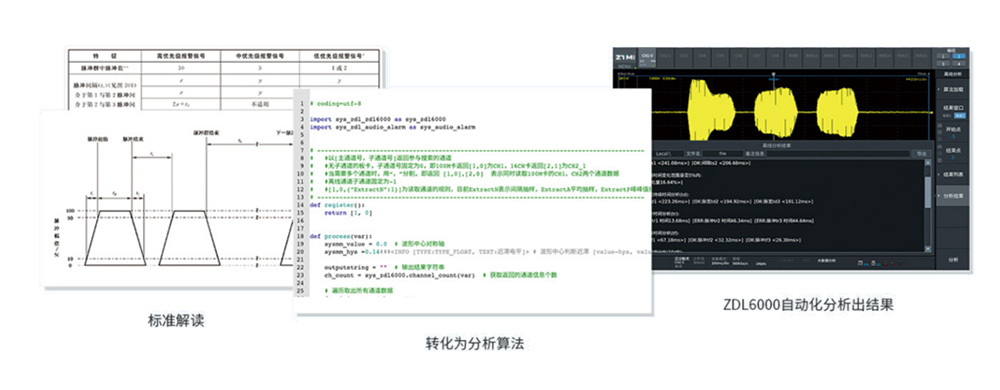

图7   大数据分析功能

柔性ATE系统集成：作为统一控制与数据汇聚平台

传统ATE系统通常与被测产品绑定。当被测产品变化时，原有设备和软件往往难以直接复用，产线切换成本较高。

ZDL6000可通过SCPI指令统一管控示波器、功率分析仪、可编程交流电源、电子负载等外部仪器，并同步接入电压、电流、温度、湿度、数字量、加速度等多类型信号。

在柔性ATE系统中，ZDL6000可作为测试系统的统一控制与数据汇聚平台。面对不同被测产品时，测试方案可进行灵活调整，从而提高系统复用率，并降低产线切换成本。

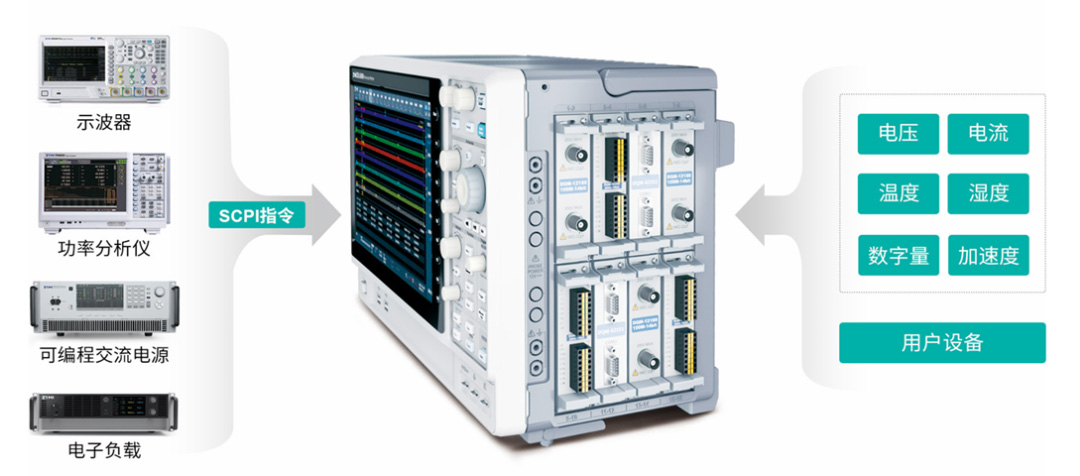

图8  ATE集成功能

ZDL系列产品定位：覆盖不同层级测试需求

在ZDL系列示波记录仪产品布局中，不同型号面向不同层级的应用场景与测试任务。

ZDL3000基础版面向常规采集与记录需求；ZDL5000专业版强化实时运算与分析能力；ZDL6000旗舰版则进一步面向科研院所、高端制造等场景下的深度分析与系统化测试需求。

从实时事件捕捉、时序分析、趋势分析、谐波分析，到波形对比、大数据分析与柔性ATE系统集成，ZDL6000旗舰版进一步完善了示波记录仪在复杂测试任务中的分析与协同能力。

如需了解ZDL6000示波记录仪更多技术参数或选型建议，可联系致远仪器技术团队获取支持。

1. ZDL6000旗舰版示波记录仪主要面向哪些应用场景？

ZDL6000旗舰版主要面向科研院所、高端制造、大型自动化产线等复杂测试场景，适用于长周期、多通道记录、深度分析与系统化测试需求。

2. ZDL6000的实时事件功能有什么作用？

实时事件功能可在波形滚动模式下对波形进行无死区实时判定。当满足设定条件时，仪器可自动标记并保存触发点前后波形，便于后续定位与回溯，并减少无效数据存储。

3. ZDL6000实时事件支持多少种事件模式？

ZDL6000实时事件功能支持9种事件模式，可根据不同异常类型的捕捉需求进行配置。

4. ZDL6000的波形时序分析支持多少路信号？

ZDL6000波形时序分析支持最高128路信号时间差测量，时间同步精度小于100ns，可在滚动模式下持续自动分析并实时给出结果。

5. ZDL6000波形趋势分析支持哪些参数？

ZDL6000波形趋势分析支持周期、周期数、频率、功率、平均值、有效值、占空比、能耗等参数的长周期趋势统计，并可自动生成趋势曲线。

6. ZDL6000是否支持谐波分析？

支持。ZDL6000波形谐波分析支持最高50次谐波实时分析，运算周期可在1ms～100ms之间设置，并可分析信号的电压、电流、阻抗等谐波结果。

7. ZDL6000波形对比功能适用于什么场景？

波形对比功能适用于调试阶段的多轮比对与问题溯源，可将当前屏幕波形保存至对比库，并调出已保存波形进行叠加比对。

8. ZDL6000如何用于柔性ATE系统集成？

ZDL6000可通过SCPI指令统一管控示波器、功率分析仪、可编程交流电源、电子负载等外部仪器，并同步接入电压、电流、温度、湿度、数字量、加速度等多类型信号，作为统一控制与数据汇聚平台。
