ZDL示波记录仪高级分析功能解析：实时运算、功率分析、自定义运算与历史波形搜索
2026-04-03
一、波形实时运算：采集同步完成数据分析
ZDL系列示波记录仪支持在数据采集的同时同步完成全类型波形运算。运算类型包括基础的加减乘除、绝对值、最大值与最小值统计，也包括微分、积分、FFT频谱分析和滤波处理等进阶运算。相关运算结果可实时显示在仪器屏幕上，无需中断采集流程。

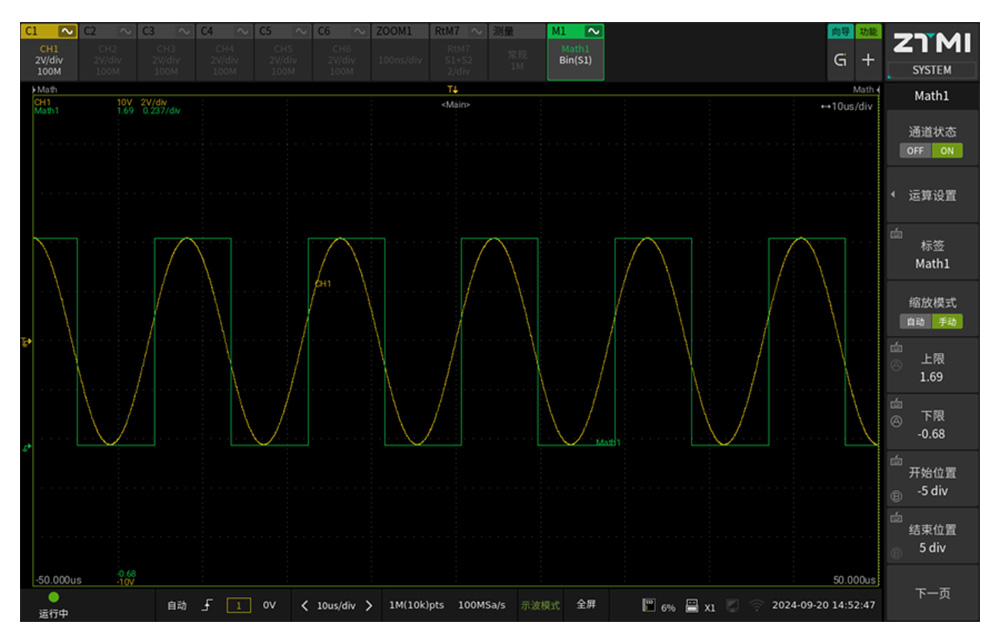

图2 记录仪实时运算功能
对于现场测试而言，运算延迟会直接影响分析效率。ZDL系列在100MSa/s采样率下，波形运算延迟小于10微秒，可用于高速计算场景。例如，在无线充电系统功率运算、电感电容器件功耗分析等应用中，仪器可在采集波形的同时输出运算结果，帮助工程师及时观察信号变化与分析结果。
二、功率参数分析：面向电力电子设备的实时功率计算
在电力电子测试中，功率参数计算是常见需求。ZDL系列可直接对采集到的电压与电流波形进行实时计算，输出有功功率、无功功率、视在功率、功率因数、谐波含量、THD等参数。

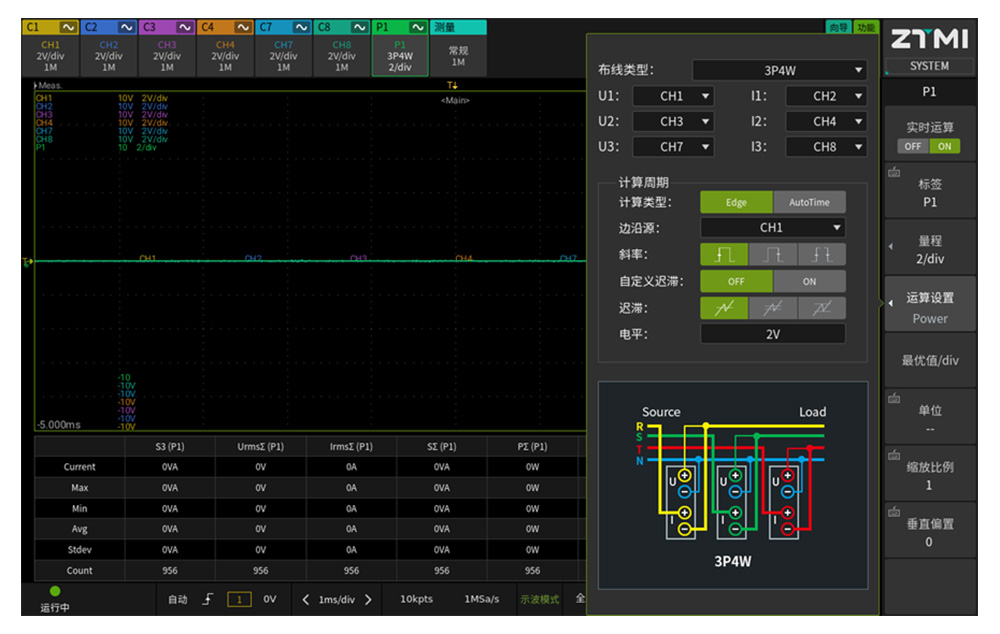

图3 记录仪功率运算功能
该功能可适用于逆变器、储能PCS、充电桩模块、工业电源等设备的性能测试。在常规功率参数测试中，ZDL系列可在同一台仪器上完成从波形采集到功率分析的流程，减少额外数据处理步骤。
在三相三线制或三相四线制功率测试中，ZDL系列同样支持实时获取各相电压、电流和功率值。仪器最多可在两个虚拟通道上同时完成两组三相电的功率测试，覆盖三相系统中的典型测试需求。
三、用户自定义运算：适配差异化测试计算需求
标准运算功能能够覆盖多数通用测试场景，但在新能源汽车、电力电子、光伏逆变等行业应用中，工程师可能需要根据具体测试对象进行专属参数计算。针对这类需求，ZDL系列支持用户通过自定义公式对屏幕中的波形进行数学运算。

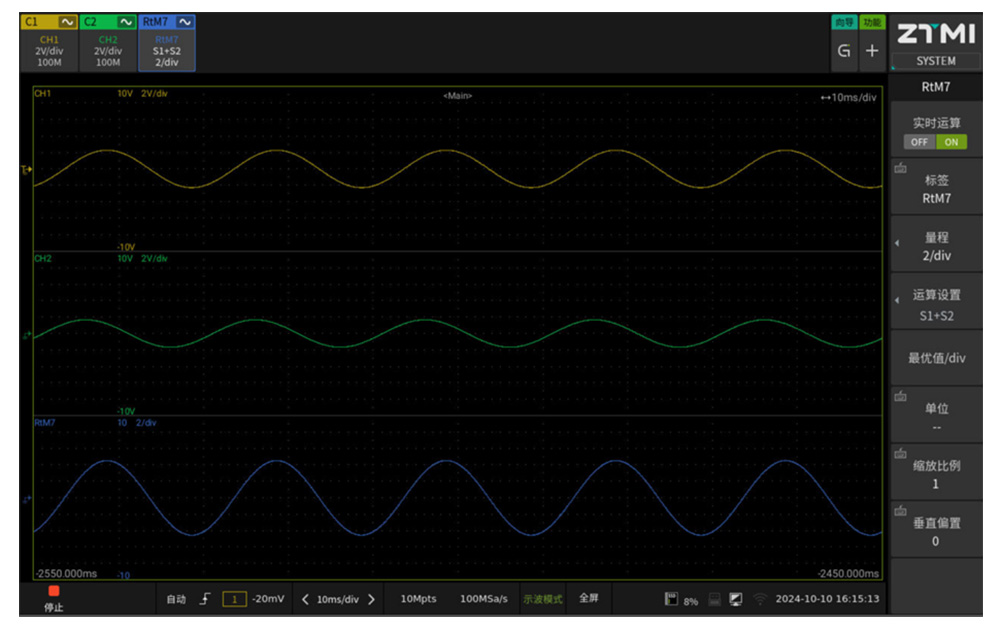

图4 记录仪数学运算功能
用户自定义运算的结果可通过波形形式实时呈现，并支持对运算结果进行二次分析。例如，新能源汽车电机测试中的专属参数计算、光伏逆变器效率换算、行业定制化合规性参数判定等，均可通过自定义公式在仪器端完成，减少导出数据后再进行手动处理的步骤。
四、历史波形搜索：面向长时间记录的异常信号定位
实时运算、功率分析和自定义运算主要面向采集过程中的即时分析需求。对于长时间连续记录场景，示波记录仪会积累大量波形数据，如果依赖逐屏人工排查，通常难以快速定位异常。

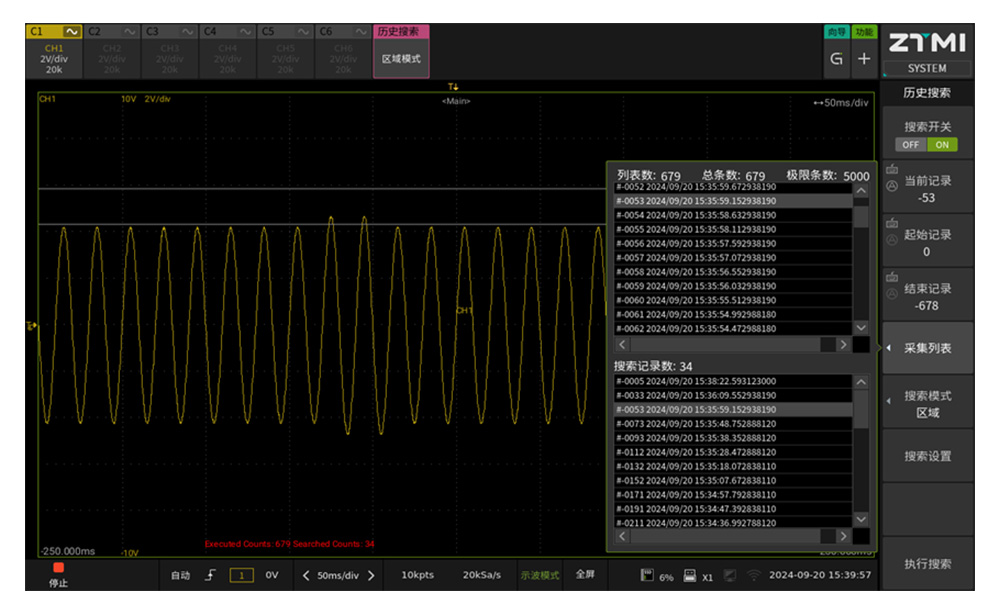

图5 记录仪历史搜索功能
ZDL系列支持历史波形搜索功能，可保存5000屏历史数据，并支持对历史数据进行条件检索。用户可设置幅值超阈值、脉宽异常、边沿跳变、频率波动等搜索条件，仪器会在历史数据中检索符合条件的异常波形。
通过历史波形搜索，工程师可以定位异常信号发生的时间节点，并查看对应的完整波形上下文。该功能适用于长周期记录、偶发故障捕捉、异常波形复盘等场景，有助于缩短故障排查过程中的数据查找时间。
五、从数据采集到仪器端分析的完整流程
ZDL5000专业版与ZDL6000旗舰版搭载的四项高级分析功能，覆盖了示波记录仪测试中的关键分析环节：波形实时运算用于采集过程中的即时计算，功率参数分析用于电压电流波形的功率计算，用户自定义运算用于差异化参数处理，历史波形搜索则用于长时间记录后的异常定位。
通过将运算、分析和检索能力集成于仪器端，ZDL系列可帮助工程师减少对离线处理流程的依赖，在测试现场直接完成从数据采集到初步分析的闭环。对于电力电子、新能源设备、工业电源和长时间记录测试等场景，该类功能可为现场分析和问题定位提供支持。
以上四项高级分析功能在ZDL5000专业版与ZDL6000旗舰版中均有搭载。ZDL6000旗舰版在此基础上还提供大数据分析功能，适用于数据规模更大、分析周期更长的应用场景。更多技术参数或选型信息，可联系致远仪器技术团队获取支持。
ZDL示波记录仪高级分析功能常见问题
1. ZDL5000专业版与ZDL6000旗舰版支持哪些高级分析功能？
ZDL5000专业版与ZDL6000旗舰版均搭载波形实时运算、功率参数分析、用户自定义运算和历史波形搜索四项高级分析功能。
2. ZDL系列示波记录仪的波形实时运算包括哪些类型？
ZDL系列支持加减乘除、绝对值、最大值最小值统计等基础运算，也支持微分、积分、FFT频谱分析和滤波处理等进阶运算，运算结果可实时显示在仪器屏幕上。
3. ZDL系列是否支持功率参数实时分析？
支持。ZDL系列可对采集到的电压与电流波形进行实时计算，输出有功功率、无功功率、视在功率、功率因数、谐波含量、THD等参数。
4. ZDL系列能否用于三相功率测试？
ZDL系列支持三相三线制或三相四线制功率测试，可实时获取各相电压、电流和功率值，最多可在两个虚拟通道上同时完成两组三相电的功率测试。
5. 历史波形搜索功能适合哪些测试场景？
历史波形搜索适用于长时间连续记录、偶发异常捕捉和故障复盘等场景。用户可设置幅值超阈值、脉宽异常、边沿跳变、频率波动等条件，对历史数据中的异常波形进行检索。
