PA600六通道功率计发布：面向多通道同步电参数测试的高精度功率测量方案

2026-04-20

PA600六通道功率计，为多节点同步测试提供专业配置

随着光伏储能、新能源汽车、工业变频等产品架构日趋复杂，测试对象中的电参数测量节点不断增加。逆变器多路MPPT、储能PCS双向多路变换、六相电机等应用场景，均对多通道同步电参数测量提出了更高要求，同时要求各通道数据保持良好一致性。

传统单通道或三通道功率计在面对多通道同步测试时存在一定局限。采用多台设备级联时，通道间采集数据一致性难以保障；同时，多台设备级联带来的采购与维护成本，通常也高于同等精度规格的单台六通道设备。

针对上述测试需求，ZTMI致远仪器推出PA600六通道高精度功率计。PA600通过单台设备实现多通道同步采集，并支持灵活配置，适用于光伏储能、新能源汽车、电机变频器、电源等多类电参数测试场景。

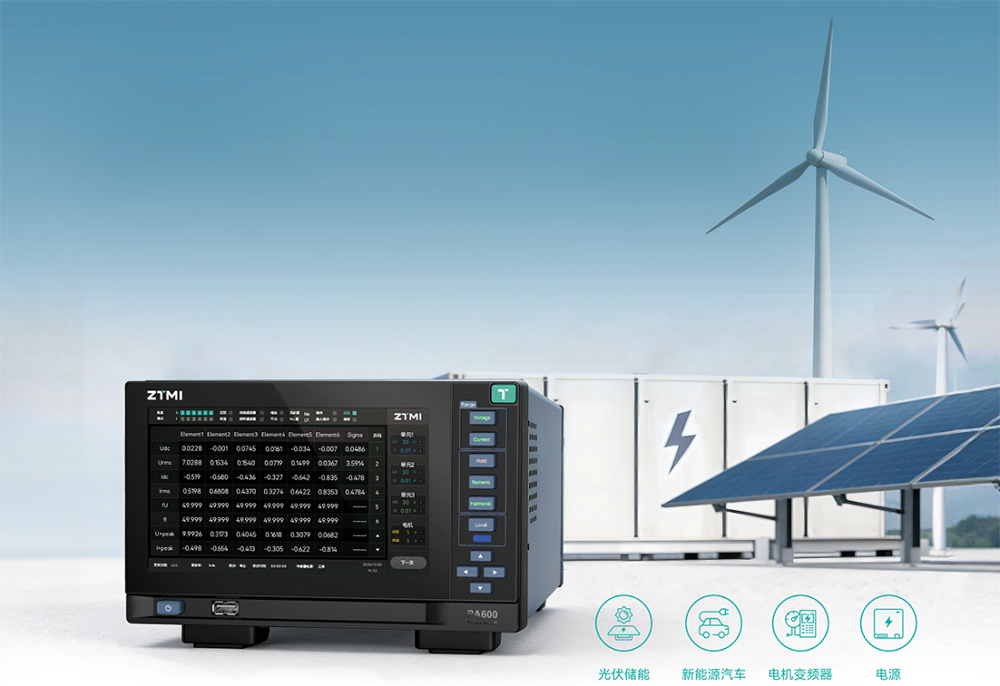

图1   PA600应用领域

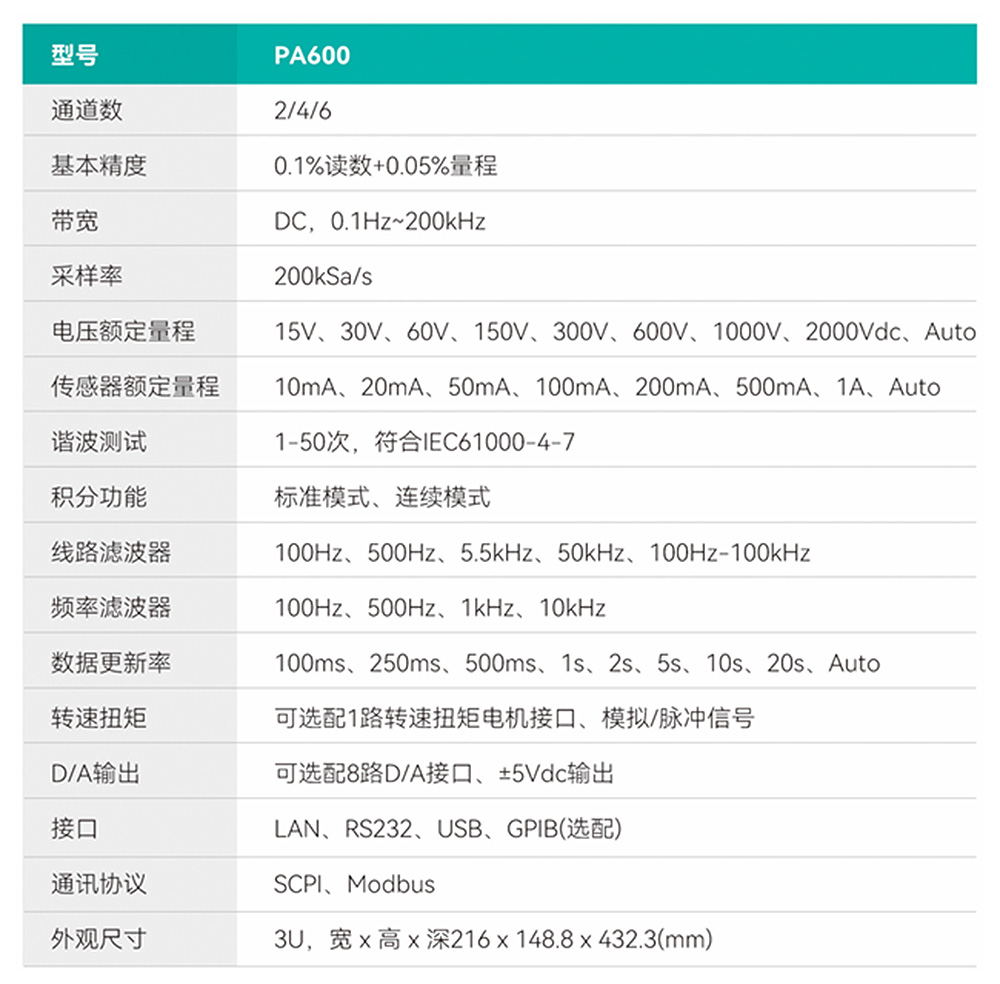

图2  PA600参数详情

六通道同步采集，电压等级提升至2000Vdc

PA600支持六通道功率同步采集，采用单张板卡两组通道的方式，整机为3U半宽尺寸，便于在有限测试空间内完成多通道功率测量配置。

在电压测量能力方面，PA600电压等级提升至2000Vdc，可面向光伏储能、新能源汽车高压平台等测试需求。其电流输入端采用DB9接口，并内置±15V传感器供电功能。相比传统5A/50A测量板卡匹配高精度传感器的方案，DB9板卡在使用和连接上更加便捷。

通过六通道同步采集能力，PA600可在同一台设备内完成多个测试节点的电压、电流、功率等数据采集，为系统级效率分析、功率损耗分析和多节点对比测试提供基础数据支撑。

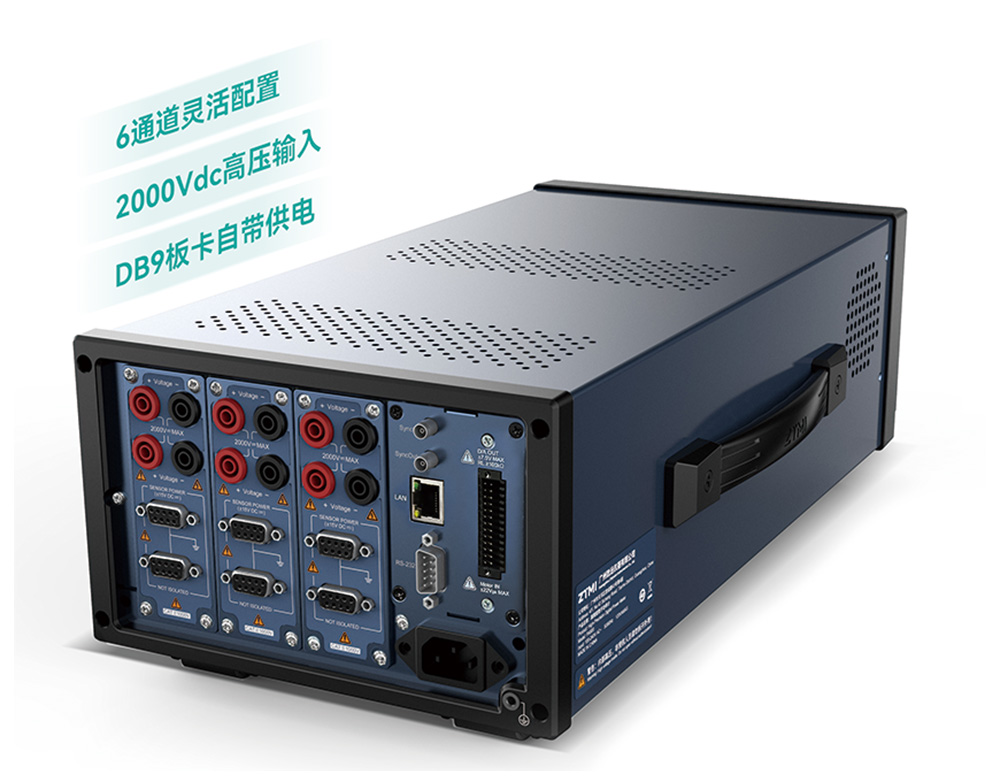

图3   PA600板卡视图

高清LCD触屏操作，集中呈现测试结果

PA600采用高清LCD屏幕进行触屏操作，相比传统功率计操作方式，更便于进行人机交互。

在测试过程中，PA600可对功率、积分、谐波等数据进行同步分析处理，并以更直观的方式呈现测试结果。对于多通道测试场景，集中显示和统一操作有助于工程师快速查看不同通道的测试状态与测量结果，降低多设备组合测试带来的操作复杂度。

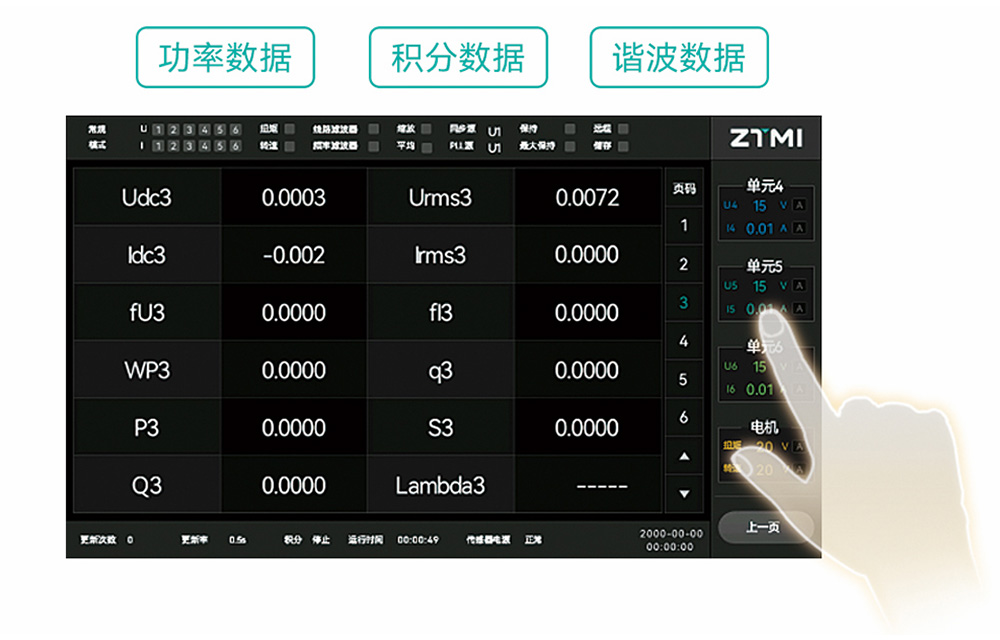

图4 PA600触屏式操作

支持IEC61000-4-7谐波测量规范

在电源、逆变器、变频器等测试中，谐波分析是电参数测试的重要内容。PA600标配支持IEC61000-4-7谐波测量规范，满足标准下5Hz频谱分辨率及200ms无间隙测试时间窗要求。

基于该功能，PA600可用于分析THD、基波成分、1-50次谐波含量及各次相位差。对于需要同时关注功率、效率与谐波特性的测试场景，PA600可在同一次测量中完成多项数据分析，便于工程师进行综合判断。

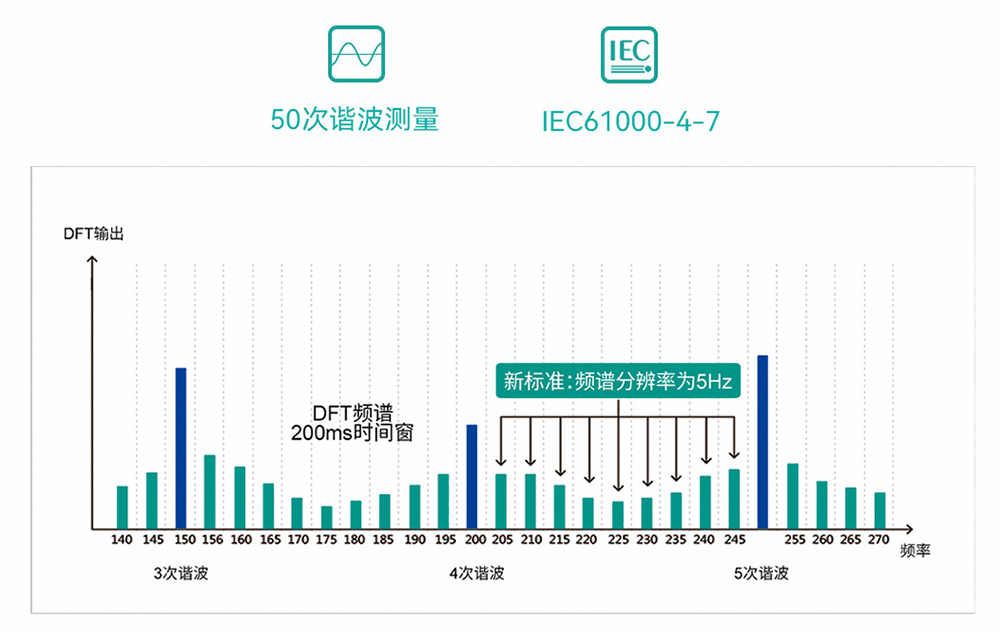

图5  IEC61000-4-7国际谐波测试标准

可选D/A输出和电机测量功能

PA600新增D/A输出选件和电机测量选件，以适配不同测试系统的集成需求。

通过D/A选件，可将电压、电流、功率等测量数据输出到数据记录仪进行记录，输出为±5Vdc，最多可以设置8个项目。该功能适用于需要将功率计测量结果接入外部记录系统的测试场景。

在电机测量方面，PA600电机接口支持一组电机转速、扭矩测试，支持模拟信号输入或脉冲信号输入。搭配电参数测量能力，可用于电机与变频器相关测试中的电参数与机械参数同步分析。

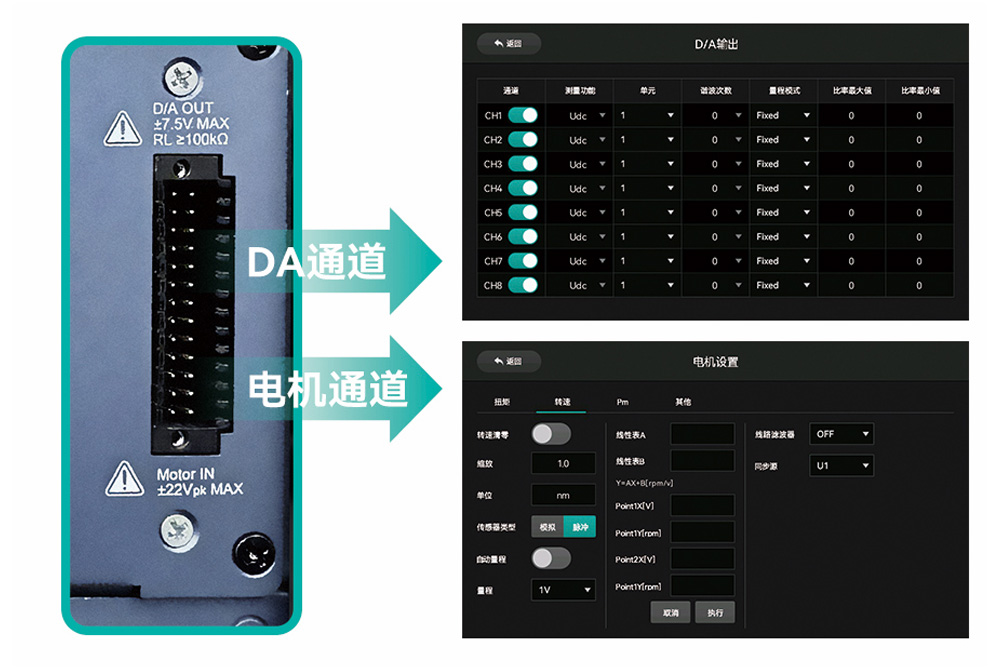

图6  PA600的D/A和电机选件

典型应用场景

光伏储能测试

在光伏储能领域，逆变器多路MPPT、储能双向PCS、光储一体机等产品通常涉及多个电参数测量节点。

PA600六通道同步采集可一次性覆盖直流输入、直流母线、逆变输出、并网侧等全链路节点，同步分析各级转换效率、功率损耗与谐波特性。对于需要同时完成效率分析与合规测试的场景，PA600可在同一次测量中完成相关数据采集与分析。

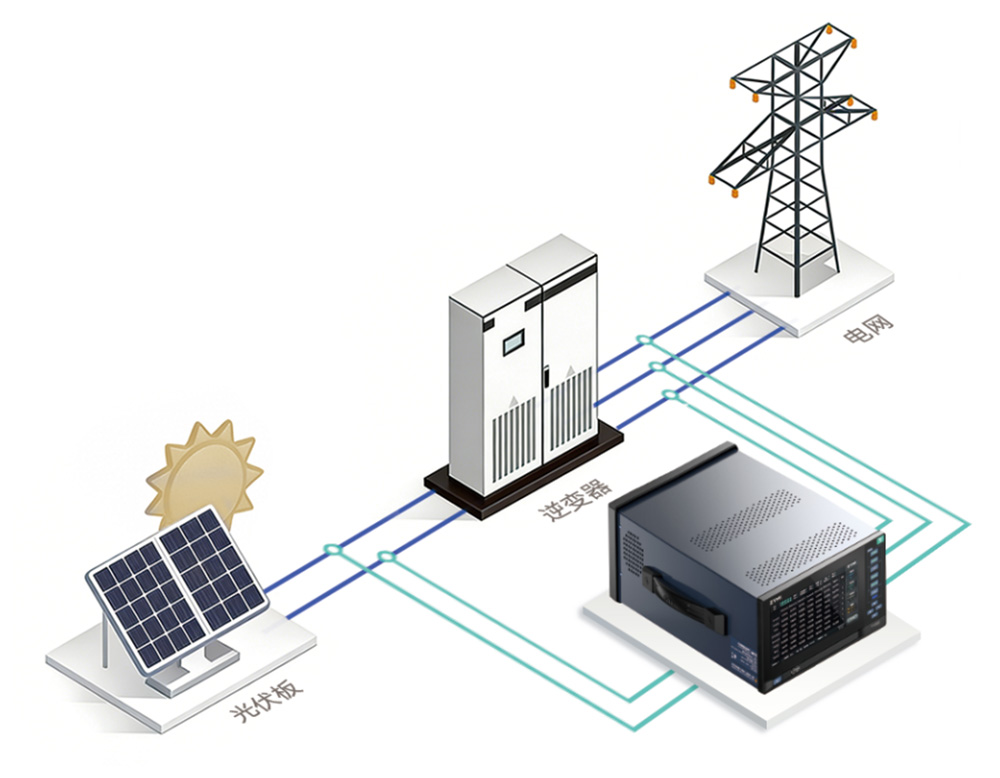

图7   逆变器测试

新能源汽车测试

在新能源汽车测试中，PA600可用于电驱、OBC、DC-DC、充电桩等多节点同步测量，完成整车电系统的能效、损耗、谐波等测试。

PA600具备2000V高压量程，可适配高压平台车型的测试需求，为新能源汽车电系统测试提供多通道功率测量配置。

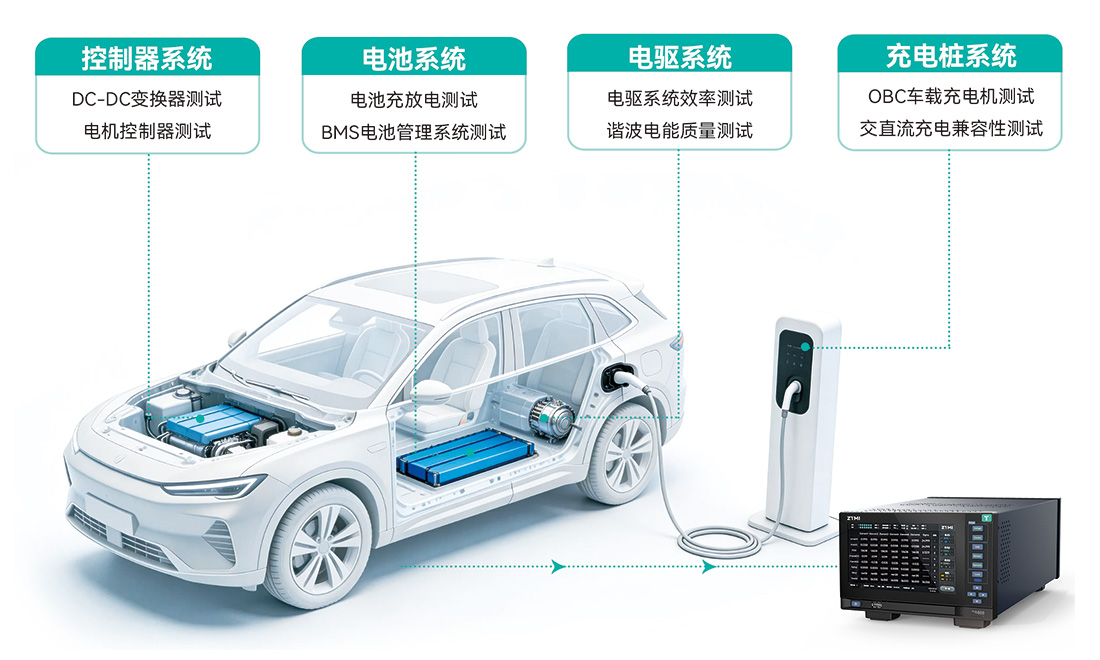

图8  新能源汽车测试

电机与变频器测试

在电机与变频器测试中，PA600可覆盖变频器电网输入、直流母线、三相输出等节点。搭配转速扭矩选件后，可同步完成电参数与电机参数测试，用于分析变频器对电机性能的影响。

该配置适用于需要同时关注电网输入侧、直流母线侧、输出侧以及电机机械量的测试场景。

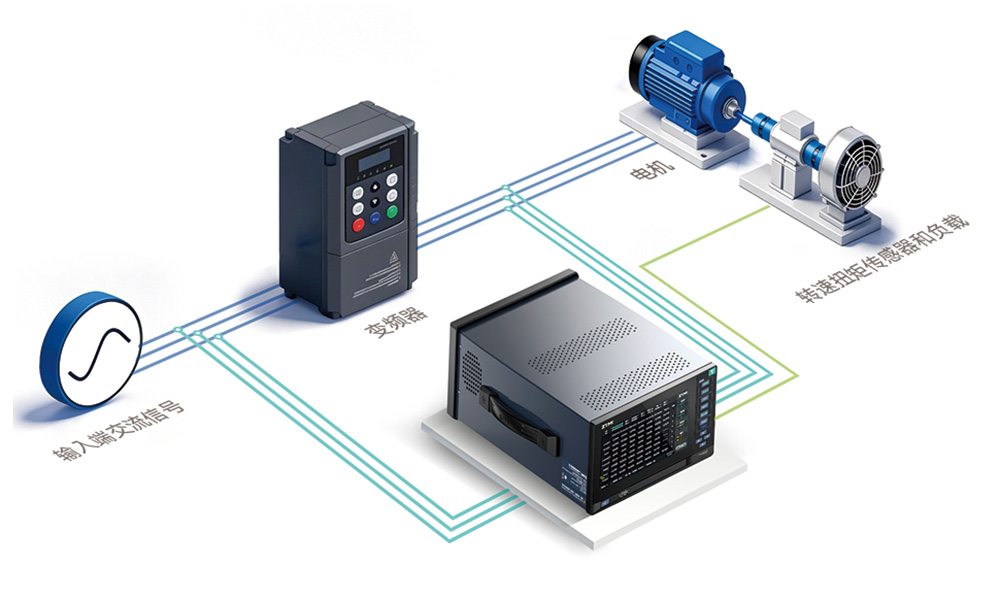

图9 电机变频器测试

电源测试

针对电源研发、生产、检测全流程测试需求，PA600可同时完成多路电源输出的电参数测试，并用于捕捉电源损耗、功耗、转换效率等核心参数。

结合谐波分析和积分功能，PA600可用于电源产品性能验证中的多通道功率测量与综合分析。

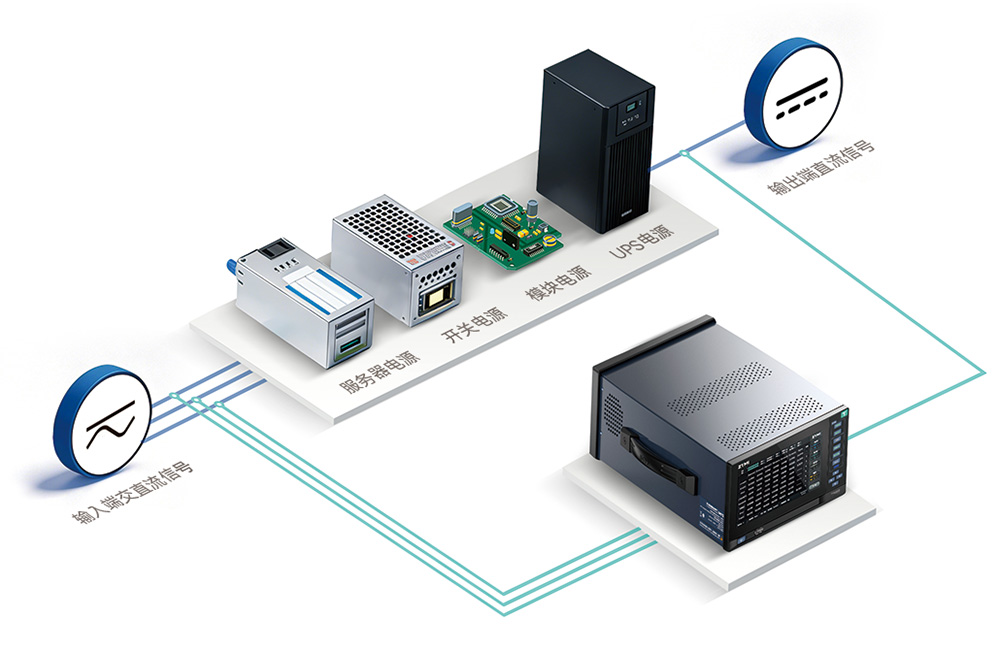

图10 电源测试

灵活选型，按需配置

PA600系列可根据测试节点数量、信号接口类型及功能需求进行灵活选配，帮助用户根据具体测试任务配置相应功能模块。

对于多通道同步电参数测试，PA600通过单台设备提供六通道功率同步采集能力，并结合2000Vdc电压等级、谐波测量、D/A输出、电机测量等功能选项，适用于研发、生产、检测等多类测试环节。

如需了解PA600六通道高精度功率计的具体配置方案或申请样机测试，可联系致远仪器销售团队获取进一步支持。

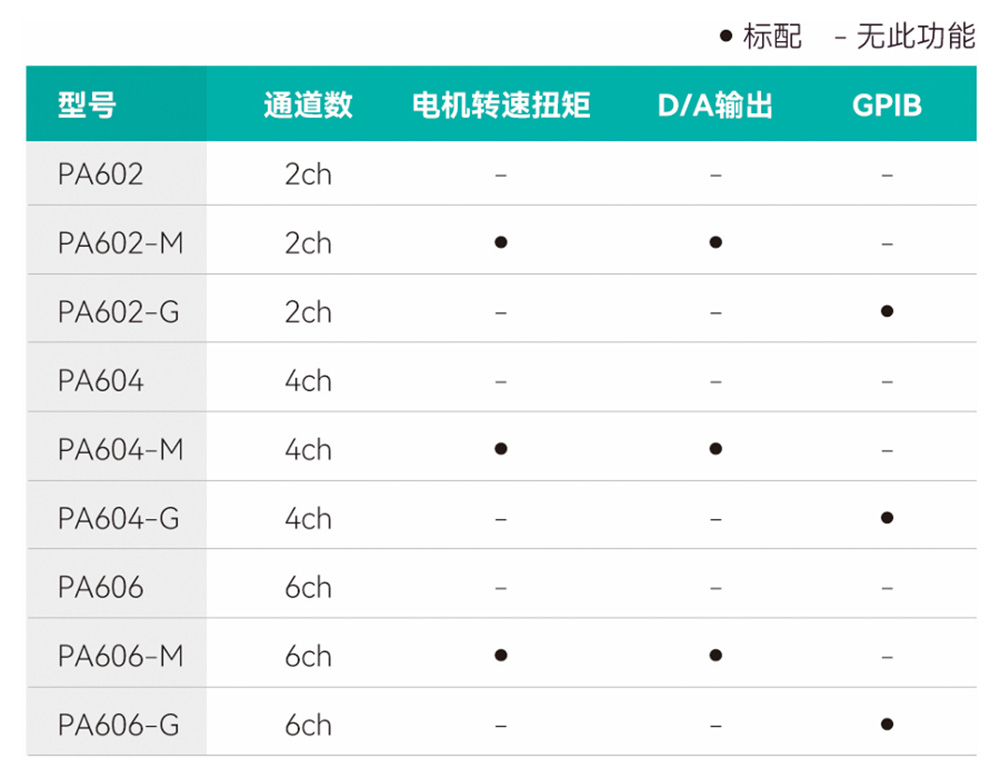

图11  PA600选型信息

1. PA600六通道功率计主要适用于哪些测试场景？

PA600主要适用于光伏储能、新能源汽车、电机变频器、电源等多通道电参数测试场景，可用于多节点同步功率测量、效率分析、功率损耗分析和谐波分析等测试任务。

2. PA600是否支持六通道同步采集？

支持。PA600支持六通道功率同步采集，采用单张板卡两组通道的方式，适用于多节点同步电参数测量需求。

3. PA600的电压等级是多少？

PA600电压等级提升至2000Vdc，可适用于光伏储能、新能源汽车高压平台等相关测试场景。

4. PA600是否支持谐波测量？

支持。PA600标配支持IEC61000-4-7谐波测量规范，满足5Hz频谱分辨率及200ms无间隙测试时间窗要求，可分析THD、基波成分、1-50次谐波含量及各次相位差。

5. PA600是否支持D/A输出？

PA600可选配D/A输出选件。通过该选件，可将电压、电流、功率等测量数据以±5Vdc输出到数据记录仪进行记录，最多可以设置8个项目。

6. PA600能否用于电机测试？

可以。PA600可选配电机测量选件，电机接口支持一组电机转速、扭矩测试，并支持模拟信号输入或脉冲信号输入。
