PA系列功率分析仪SCPI开发方案：自动化测试系统接入与远程控制方法
2026-05-12
PA系列功率分析仪如何接入自动化测试系统
在自动化测试、系统集成和产线联调中，功率分析仪通常需要接入上位机软件或测试平台，用于完成参数设置、测量控制、数据采集和结果保存。对开发人员而言，功率分析仪的接入不仅是物理连接，还涉及通讯建立、仪器初始化、测量项配置、程序化调用和数据回传等环节。

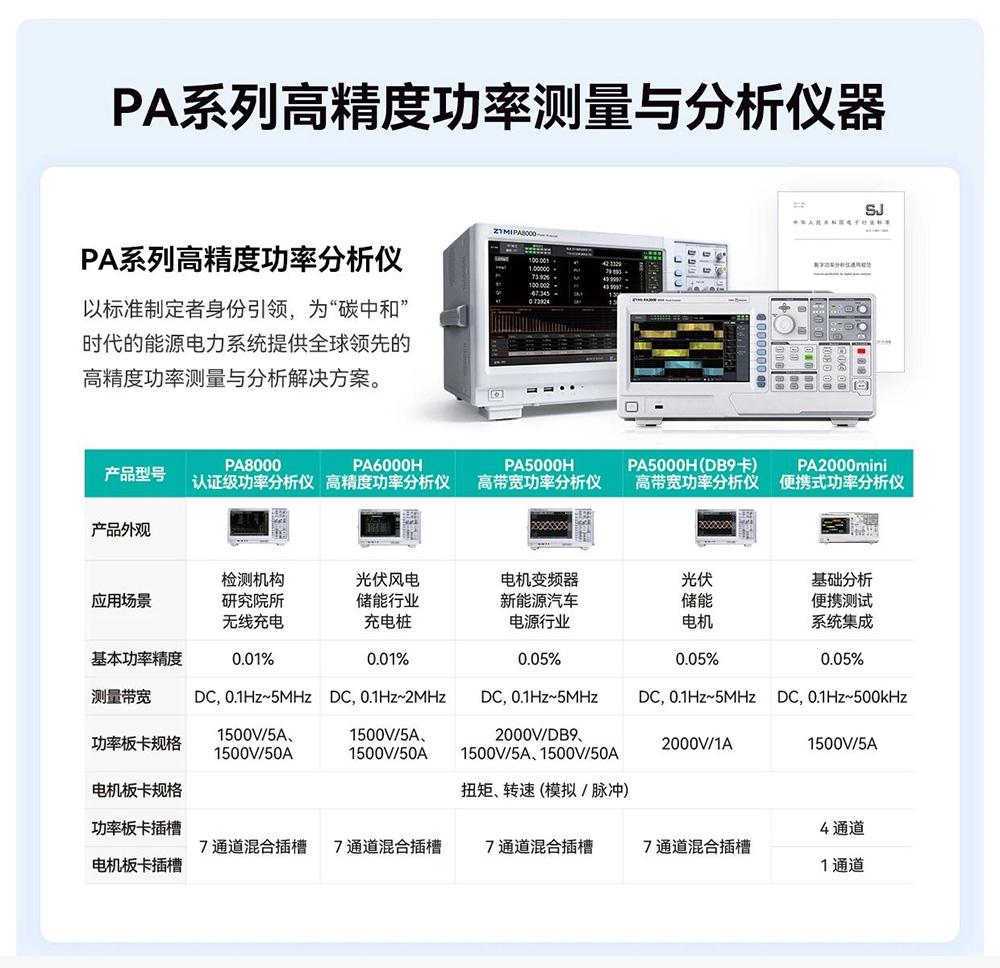

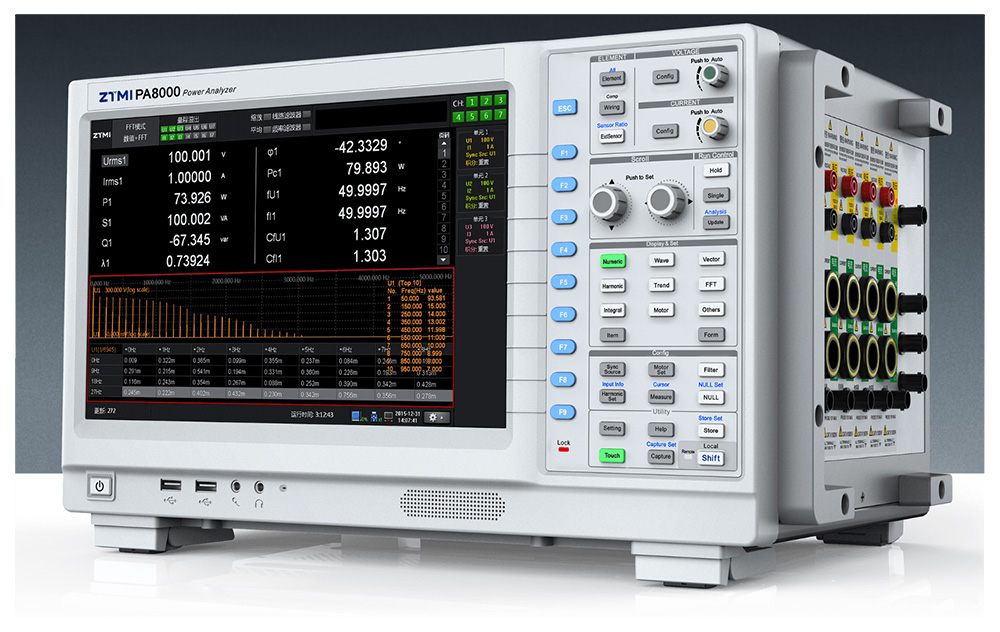

致远仪器PA8000、PA6000H、PA5000H系列功率分析仪支持标准SCPI通讯协议，可为自动化测试系统提供远程控制与数据读取基础。通过SCPI指令，用户可在上位机程序中完成仪器控制、测量配置和数据采集，从而将功率测量环节纳入自动化测试流程。
通讯连接方式：支持LAN、USB、GPIB和RS232
在进行SCPI指令控制前，需要先完成PC与功率分析仪之间的通讯连接。致远仪器PA系列功率分析仪支持LAN、USB、GPIB、RS232四种接口，用户可根据测试环境、控制方式和系统接口要求选择对应通讯方式。
LAN以太网连接
LAN以太网连接是自动化测试中较常用的连接方式。使用该方式时，需要满足以下条件：
● 仪器与PC接入同一局域网；
● 仪器IP地址与PC处于同一网段；
● 通讯端口为TCP 9988；
● 建立Socket连接后即可发送SCPI指令。
LAN连接适用于上位机集中控制、多设备系统集成及产线测试平台等场景。
USB连接
USB连接适用于仪器与PC之间的直接通讯。连接流程包括：
● 使用USB线缆连接仪器与PC；
● 安装对应驱动后识别设备；
● 设备识别完成后即可进行通讯。
该方式适用于实验室调试、单机测试或本地自动化控制。
GPIB连接
GPIB连接常用于已有测试系统或传统自动化测试平台。连接时需要：
● 设置仪器GPIB地址；
● 安装GPIB驱动及VISA环境；
● 地址匹配后即可建立通讯。
对于已有GPIB控制架构的系统，PA系列功率分析仪可通过该方式接入。
RS232串口连接
RS232串口连接适用于串口控制环境。使用前需完成以下设置：
● 设置一致的波特率、数据位和校验位；
● 串口打开成功后即可发送指令。
通讯连接完成后，可发送*IDN?指令进行校验。若仪器正确返回型号信息，则表示通讯正常。
SCPI二次开发的基本流程
基于SCPI协议进行上位机控制时，通常可按以下步骤完成仪器接入与测量调用。
1. 建立通讯
通过LAN、USB、GPIB或RS232完成PC与功率分析仪连接，并确认通讯通道正常。
2. 仪器初始化
通过SCPI指令复位系统，设置基础工作状态，保证测试初始条件一致。
3. 参数配置
根据被测对象和测试需求，配置接线方式、量程、滤波、同步、平均等参数。
4. 测量项定义
设置需要采集的电压、电流、功率、效率、谐波等数据项，为后续数据读取做好准备。
5. 数据读取
根据测试流程读取数值、谐波、波形或其他测量结果。
6. 结果处理
在上位机程序中完成数据存储、结果判定和后续流程调用，使功率测量数据进入自动化测试系统。
常用SCPI指令示例
在完成通讯连接和基础配置后，可通过SCPI指令实现仪器控制与测量数据读取。以下为常用指令示例。
基础通用指令
text
*IDN?
查询仪器身份信息，用于连接校验。
text
*RST
恢复出厂设置，保证测试初始状态一致。
text
:STATus:ERRor?
查询通讯与配置错误，确保系统稳定。
显示与模式切换
text
:DISPlay:MODE NUMeric
切换至数值测量界面。
text
:DISPlay:MODE HARMonic
切换至谐波测量模式。
text
:DISPlay:MODE WAVE
切换至波形界面，用于高低穿测试。
接线与量程自动配置示例
以下以三相四线制为例：
text
:INPut:WIRing 3P4W
设置为三相四线制。
text
:INPut:VOLTage:RANGe:ELEMent1 600V
配置通道1电压量程。
text
:INPut:CURRent:RANGe:ELEMent1 50A
配置通道1电流量程。
常规数据自动读取
text
:NUMeric:NORMal:ITEM1 Urms,1
读取通道1电压。
text
:NUMeric:NORMal:ITEM2 Irms,1
读取通道1电流。
text
:NUMeric:NORMal:ITEM3 P,1
读取通道1有功功率。
text
:NUMeric:NORMal:ITEM4 LAMBda,1
读取通道1功率因数。
text
:NUMeric:NORMal:VALue?
一键读取全部数据。
返回示例：
text
220.00，5.000，1100.00，0.985
PA系列功率分析仪二次开发特性
PA系列功率分析仪在自动化测试相关应用中，具备以下开发特点：
● 采用标准SCPI指令体系，便于对接LabVIEW、Python、C#、.NET等开发环境；
● 支持LAN、USB、GPIB、RS232多种通讯接口，可适配不同测试系统；
● 指令体系覆盖仪器连接、参数配置、测量控制和数据读取等开发环节；
● 支持连续数据采集与程序化控制，便于集成至自动化测试流程；
● 支持常规测量、谐波、电机、积分、FFT、波形、存储等功能的远程调用；
● 功率测量精度可达0.01%，采样率最高支持2MSa/s，可满足对测试精度和一致性有要求的应用场景。
通过上述能力，PA系列功率分析仪可作为自动化测试系统中的功率测量设备，用于完成远程控制、测量配置、连续采集和结果回传。
适用场景
基于标准通讯接口和程序化控制方式，PA系列功率分析仪可用于多类自动化测试和系统集成场景。
新能源电源与光储测试
在新能源电源与光储测试中，PA系列功率分析仪可用于采集电压、电流、功率、效率及谐波数据，并通过上位机系统进行数据读取与记录。
充电桩测试
在充电桩测试中，PA系列功率分析仪可用于电参数测量与结果记录，便于将测试结果纳入自动化测试流程。
电机测试系统集成
在电机测试系统中，PA系列功率分析仪可配合转速、扭矩等设备实现同步采集，支持电参数与相关测量数据的系统集成。
产线自动化检测
在产线自动化检测中，PA系列功率分析仪可用于自动测量、结果判定和数据保存，适用于需要程序化控制和批量测试记录的应用。
实验室连续测试
在实验室连续测试中，PA系列功率分析仪适用于长时间运行、定时采样和测试记录，可通过SCPI指令与上位机程序配合完成连续数据采集。
面向自动化测试流程的功率测量接入方案
基于标准SCPI通讯协议和LAN、USB、GPIB、RS232多种通讯接口，致远仪器PA系列功率分析仪支持上位机控制、远程测量和数据采集，可用于自动化测试流程中的功率测量设备接入。
在新能源、电力电子、工业制造等领域的功率测试场景中，用户可结合实际测试需求，基于PA系列功率分析仪开展二次开发与系统对接，实现参数配置、测量控制、数据读取和结果保存等自动化流程。
如需评估PA系列功率分析仪自动化测试接入方案，可联系致远仪器获取详细资料或申请样机试用。
1. PA系列功率分析仪是否支持SCPI通讯协议？
支持。致远仪器PA8000、PA6000H、PA5000H系列功率分析仪支持标准SCPI通讯协议，可用于上位机远程控制与数据读取。
2. PA系列功率分析仪支持哪些通讯接口？
PA系列功率分析仪支持LAN、USB、GPIB、RS232四种通讯接口，可根据测试环境和系统接口要求选择对应连接方式。
3. LAN连接PA系列功率分析仪时需要注意什么？
使用LAN连接时，仪器与PC需接入同一局域网，仪器IP地址与PC处于同一网段，通讯端口为TCP 9988。建立Socket连接后即可发送SCPI指令。
4. 如何确认PA系列功率分析仪通讯是否正常？
通讯连接完成后，可发送*IDN?指令进行校验。如果仪器正确返回型号信息，则表示通讯正常。
5. PA系列功率分析仪可对接哪些开发环境？
PA系列功率分析仪采用标准SCPI指令体系，便于对接LabVIEW、Python、C#、.NET等开发环境。
6. PA系列功率分析仪远程调用支持哪些功能？
PA系列功率分析仪支持常规测量、谐波、电机、积分、FFT、波形、存储等功能的远程调用。
7. PA系列功率分析仪适用于哪些自动化测试场景？
PA系列功率分析仪可用于新能源电源与光储测试、充电桩测试、电机测试系统集成、产线自动化检测和实验室连续测试等场景。
8. PA系列功率分析仪的功率测量精度和采样率是多少？
PA系列功率分析仪功率测量精度可达0.01%，采样率最高支持2MSa/s。
