PA3000mini功率分析仪正式发布：六路混合插槽，支持电参数与机械参数同步采集

2026-04-11

在新能源电驱、工业电机、高频电力电子及并网设备测试中，工程师通常需要同步获取电压、电流、功率、转速、扭矩等多类数据。传统方案往往依赖功率分析仪、扭矩仪、数据采集器等多台设备组合完成，存在触发对齐、接线部署和数据整理等问题。

致远仪器PA3000mini功率分析仪采用六路功率与电机混合插槽架构，在约7kg的便携机身内集成功率测量与电机测量能力，可实现电参数与机械参数在同一时基下同步采集，适用于实验室台架测试、现场调试以及综合功率分析场景。

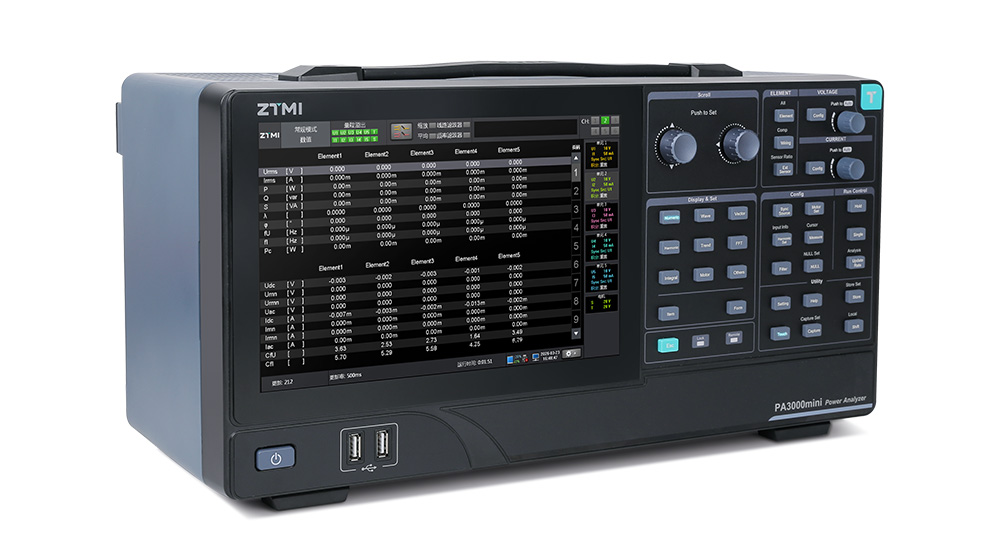

图1  致远仪器PA3000mini功率分析仪

一、六路混合插槽架构：电测与力测集成于同一设备

六路混合插槽是PA3000mini的核心设计。该仪器采用六通道功率与电机混合插槽架构，用户可根据具体测试任务配置功率板卡与电机板卡，适配不同测试通道组合需求。

在电机综合测试中，电参数与机械参数的同步性会影响效率计算和动态过程分析。PA3000mini支持电参数与机械参数在同一时基下同步采集，可减少多台设备之间的触发对齐与数据整理工作，使测试链路更加简洁，也有助于保障数据一致性。

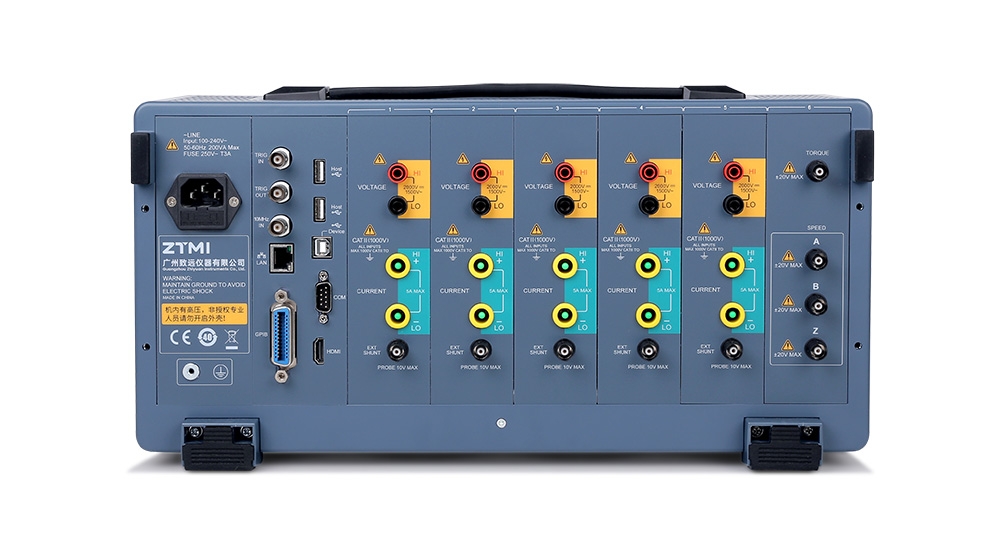

图2   PA3000mini背面图

二、主要技术配置：面向功率、电机与谐波测试

PA3000mini在便携机身内集成了面向多类功率测试场景的关键配置：

●  0.05%基本功率测量精度：用于识别功率转换过程中的细微损耗，为能效分析和参数对比提供测量依据；

●  1ms高速刷新率：有助于捕捉电机启动、负载突变等动态过程中的功率变化；

●  1MHz带宽、1MS/s采样率：覆盖DC、0.1Hz～1MHz宽频范围，配合幅频响应自动补偿技术，适应高频测试需求；

●  最高500次谐波分析：可识别更多高阶谐波成分，适用于电能质量分析及并网设备评估；

●  240G固态存储：支持长时间数据记录与波形回读；

●  整机重量约7kg：便于在实验室台架和现场调试环境中灵活部署。

这些配置使PA3000mini可面向电参数测量、机械参数接入、高频功率分析、谐波分析和长时间数据记录等多种测试任务。

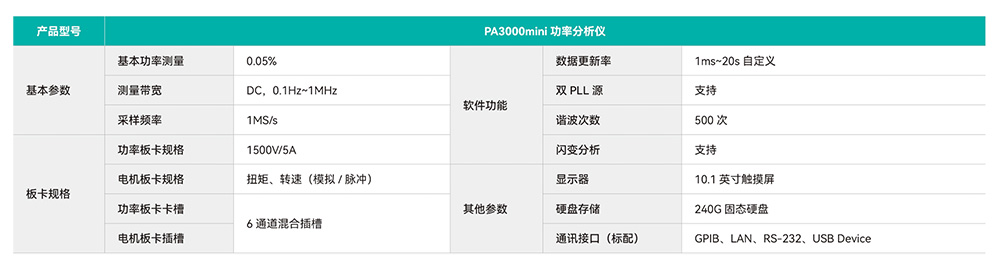

表1   PA3000mini参数表

三、新能源汽车电驱测试：同步采集输入、输出与机械参数

新能源汽车电驱测试通常需要同步获取直流输入功率、三相交流输出功率、转速、扭矩及各级效率。PA3000mini可在同一设备内配置功率板卡与电机板卡，其中功率板卡支持1500V/5A直测，电机板卡可接入扭矩与转速信号。

典型配置方案可采用：通道1采集直流输入，通道2～4采集三相交流输出，通道5接入扭矩与转速信号并计算机械功率，通道6作为冗余配置，以降低长期监测过程中单卡故障对数据完整性的影响。

在该方案中，所有数据可在同一时基下采集，效率计算可在仪器内直接完成，无需进行多设备联调，有助于简化新能源汽车电驱台架测试流程。

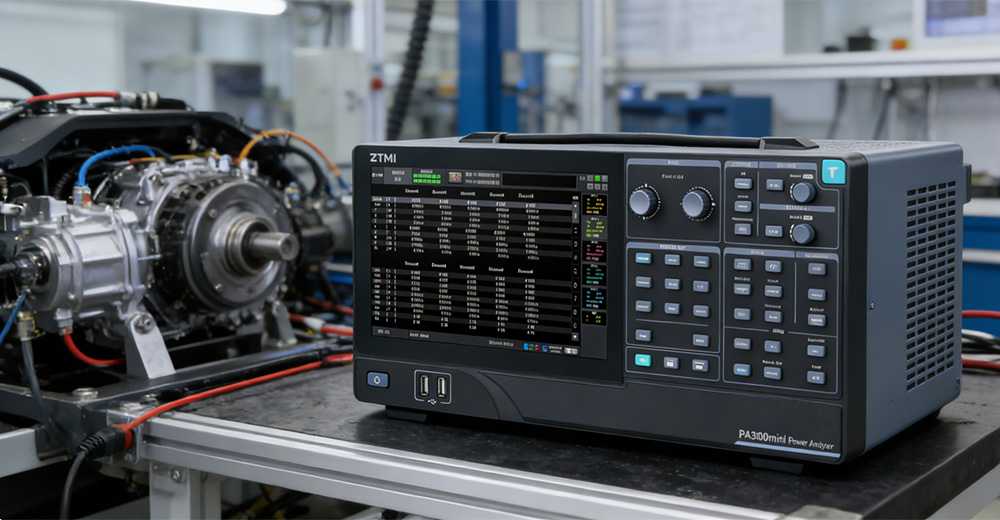

图3   PA3000mini新能源汽车测试

四、工业电机能效评估：整合电功率与机械功率测量

工业电机能效等级认证需要精确测量输入电功率与输出机械功率。传统测试方案通常需要功率分析仪、扭矩仪和数据采集器配合使用，存在接线复杂、同步困难等问题。

PA3000mini将电测与力测整合在同一设备内，可同步采集输入电参数与机械参数。配合自定义公式功能，仪器可直接输出效率、损耗等计算结果；积分功能便于查看能耗累计值；双PLL源可保障交流输入与输出测量的稳定性。

通过将多类参数采集和计算集中到一台设备中，PA3000mini可减少多设备组合带来的操作负担，适用于工业电机能效评估及相关测试场景。

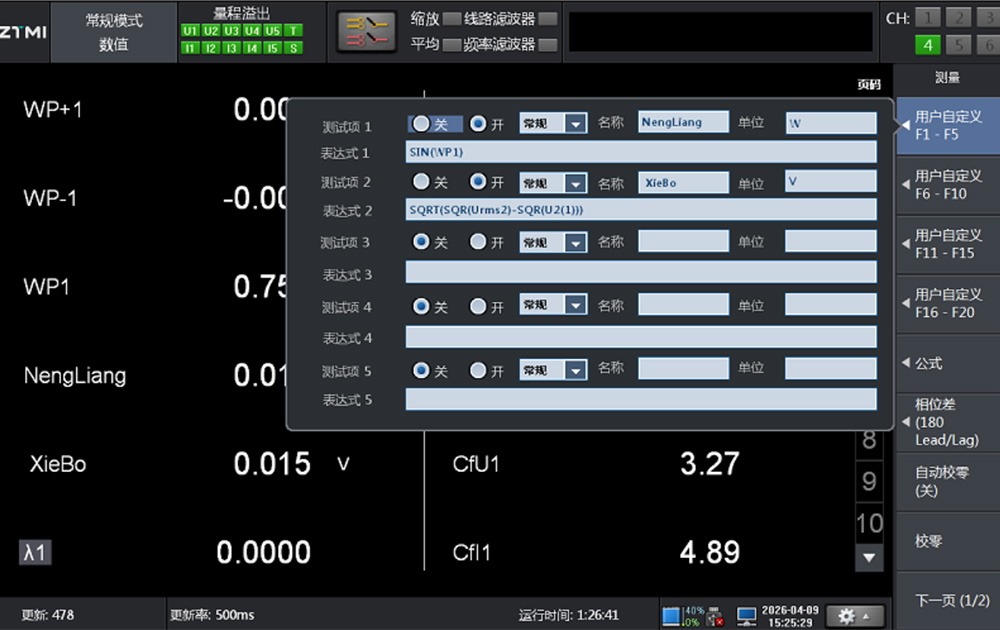

图4   公式自定义界面

五、高频电力电子研发：适配SiC、GaN等器件应用场景

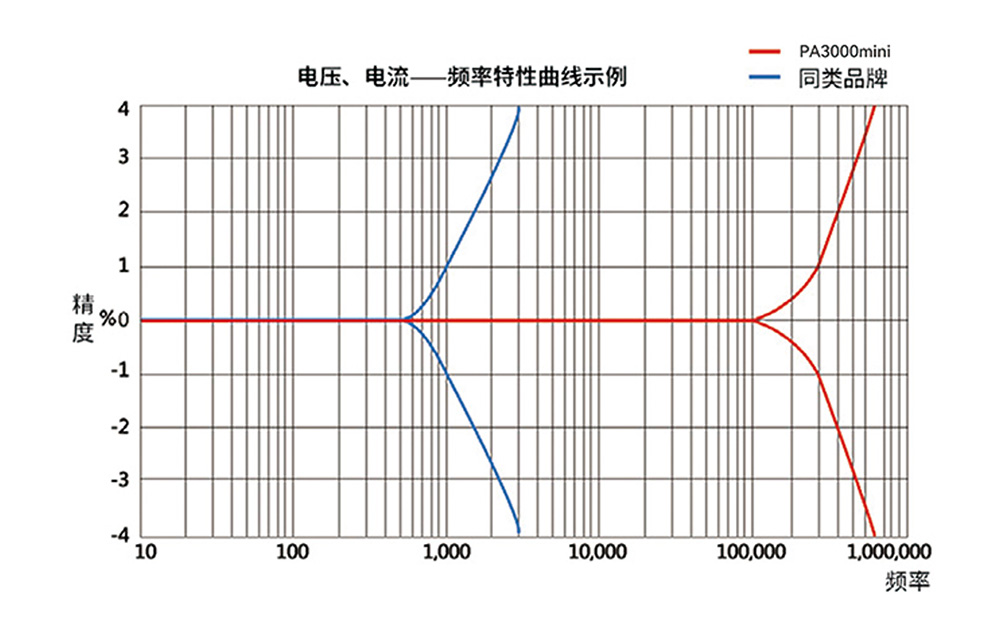

在SiC、GaN等器件应用场景中，功率测试往往需要关注高频特性及动态变化过程。PA3000mini具备1MHz带宽与1MS/s采样率，并配合幅频响应自动补偿技术，可用于高频电力电子研发相关测试。

根据原文应用描述，PA3000mini可用于光伏逆变器MPPT效率测试、变频器输入输出特性分析、开关电源待机功耗与动态响应测试，以及OBC车载充电机效率标定等场景。其1ms刷新率有助于观察动态过程中的功率变化细节。

图5   公式自定义界面

六、电能质量监测与谐波特性分析：最高支持500次谐波

随着非线性负载大量接入电网，谐波污染、电压波动等问题在电能质量测试中受到关注。PA3000mini提供三种谐波分析模式，可根据信号特性和测试需求进行选择。

PA3000mini的三种谐波分析模式包括：

●  常规模式：适用于宽频信号的快速分析；

●  谐波模式：通过锁相环倍频同步采样，适合低频到中频范围的精细测量；

●  IEC模式：面向50Hz/60Hz工频电网信号设计，符合IEC谐波测试标准规范。

三种模式最高均支持500次谐波分析，相比常规仪器50～100次的典型水平，可识别更多高阶谐波成分，用于进一步评估谐波分量对设备及电网的影响。

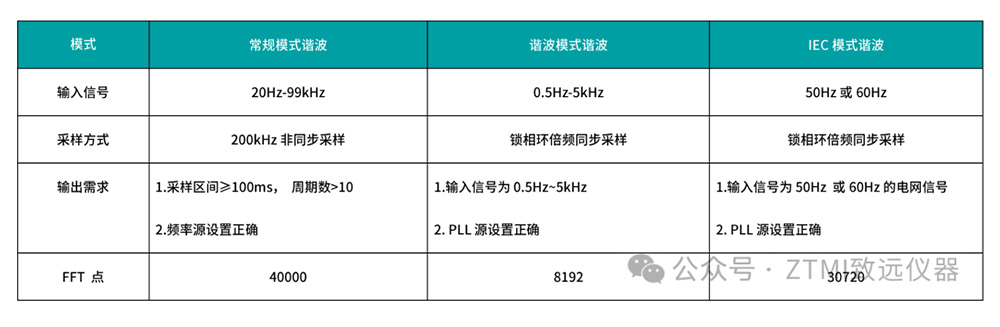

表2  PA3000mini 三种谐波模式

同时，PA3000mini支持闪变分析，符合IEC闪变测试标准，可用于评估设备对电网电压波动与闪变的贡献。

七、新能源并网设备谐波合规测试

光伏逆变器、储能PCS、充电桩等设备在入网前通常需要通过IEC 61000等并网谐波标准认证。与一般谐波特性分析不同，合规测试对谐波子组成分的识别和计算有明确的标准要求。

PA3000mini的IEC谐波模式采用锁相环倍频同步采样，可识别并计算谐波子组成分。配合闪变分析功能，仪器可为光伏逆变器、储能PCS、充电桩等新能源并网设备的型式试验与入网认证提供测试数据支撑。

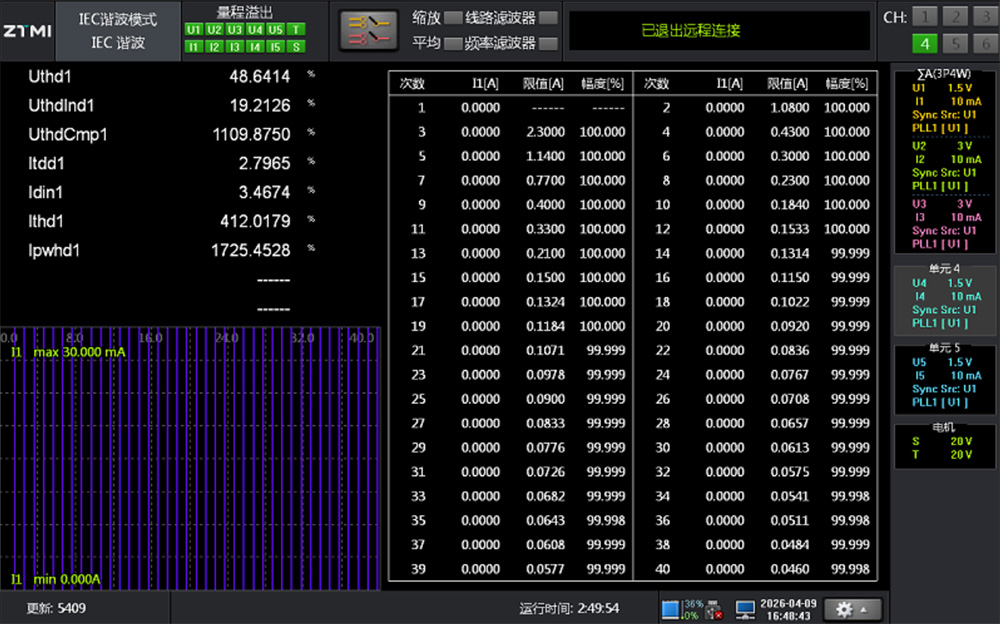

图6  IEC谐波测量

八、PA系列功率分析仪产品矩阵

随着PA3000mini加入，致远仪器PA系列功率分析仪覆盖从基础应用到高性能测试的不同需求：

●  PA8000：旗舰级高精度高带宽功率分析仪，适用于认证级实验室；

●  PA6000H：高精度功率分析仪，面向发电到用电全链路能效评估；

●  PA5000H：高带宽功率分析仪，支持电功率与机械功率同步精密测量；

●  PA3000mini：便携式综合测量，电测力测一体，兼顾现场与台架应用；

●  PA2000mini：紧凑型便携功率分析仪，适用于基础应用场景。

不同型号可面向实验室认证、高精度功率分析、现场便携测试、基础功率测量等不同层级需求，用户可根据测试对象、精度要求、通道配置和应用场景进行选型。

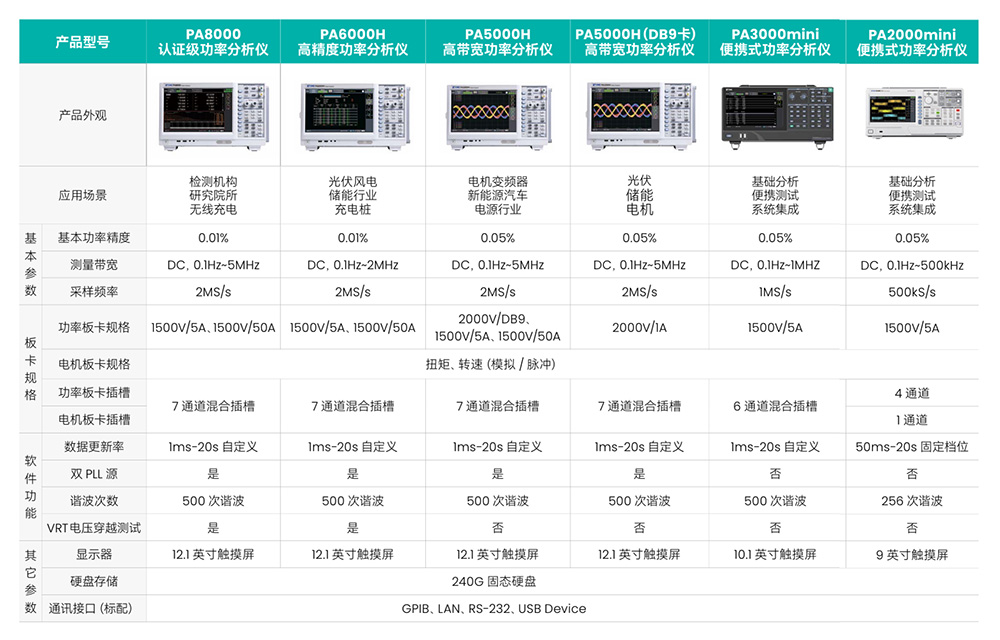

图7  致远仪器PA系列功率分析仪型号对比表

九、便携式综合功率测试的新选择

PA3000mini现已正式发布。该仪器以约7kg机身集成六路混合插槽，支持电参数与机械参数同一时基同步采集，可应用于新能源电驱台架、工业电机能效评估、高频电力电子研发、电能质量监测和新能源并网设备谐波合规测试等场景。

对于需要兼顾现场部署便捷性与综合测试能力的用户，PA3000mini可作为功率分析仪选型中的一个方案。用户如需获取产品资料、配置建议或现场演示，可联系致远仪器销售团队或授权代理商。

PA3000mini功率分析仪常见问题

1. PA3000mini功率分析仪的核心设计是什么？

PA3000mini采用六通道功率与电机混合插槽架构，用户可根据测试任务配置功率板卡与电机板卡，实现电参数与机械参数在同一时基下同步采集。

2. PA3000mini的整机重量是多少？

PA3000mini整机重量约7kg，便于在实验室台架与现场调试场景中部署。

3. PA3000mini适用于哪些测试场景？

PA3000mini适用于新能源汽车电驱测试、工业电机能效评估、高频电力电子研发、电能质量监测与谐波特性分析，以及新能源并网设备谐波合规测试等场景。

4. PA3000mini是否支持谐波分析？

支持。PA3000mini提供常规模式、谐波模式和IEC模式三种谐波分析模式，三种模式最高均支持500次谐波分析。

5. PA3000mini能否用于新能源并网设备测试？

可以。PA3000mini可用于光伏逆变器、储能PCS、充电桩等新能源并网设备的谐波合规测试。其IEC谐波模式采用锁相环倍频同步采样，可识别并计算谐波子组成分，并支持闪变分析。

6. PA3000mini是否支持电机测试中的机械参数采集？

支持。PA3000mini可配置电机板卡，接入扭矩与转速信号，并与电参数在同一时基下同步采集，用于电机效率和机械功率相关测试。

7. PA3000mini的主要技术配置有哪些？

PA3000mini具备0.05%基本功率测量精度、1ms高速刷新率、1MHz带宽、1MS/s采样率、最高500次谐波分析、240G固态存储，以及约7kg整机重量等配置。
