CAN总线控制器：智能设备的交通指挥官

2025-07-25

CAN总线控制器是什么？

如果把CAN总线比作一条高速公路，那么CAN控制器就是每个出入口的"智能交通管理系统"。它负责：

● 数据打包与解析（像快递员，封装和拆解信息）；

● 冲突仲裁（像交警，协调谁先谁后）；

● 错误排查（像质检员，确保数据无误）。

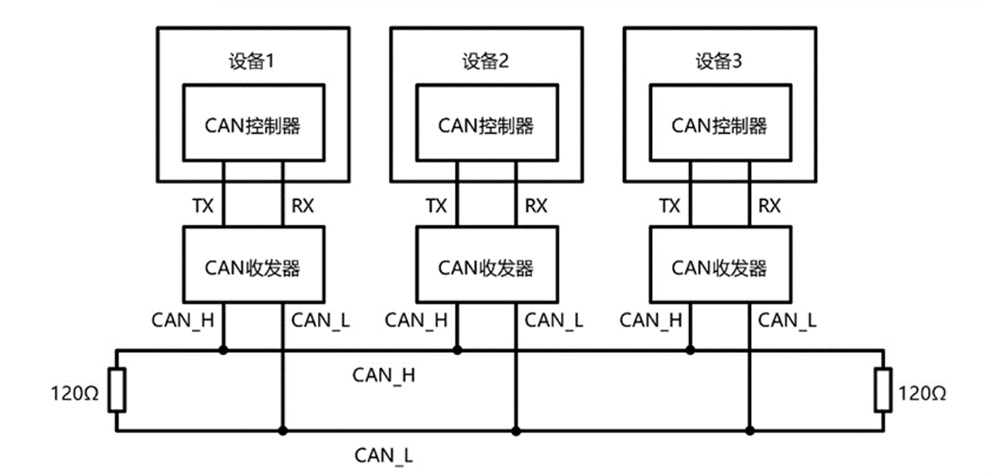

控制器在总线中的工作方式如图1所示：

它如何管理"数据交通"？

1、协议执行者：数据帧的"翻译官"

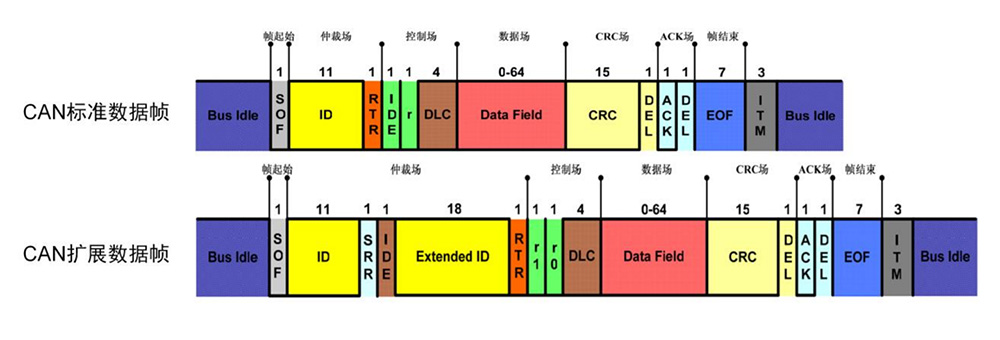

● 将用户数据按CAN协议打包成帧（标准帧11位ID/扩展帧29位ID，如图2所示）；

● 自动添加CRC校验，确保传输可靠性。

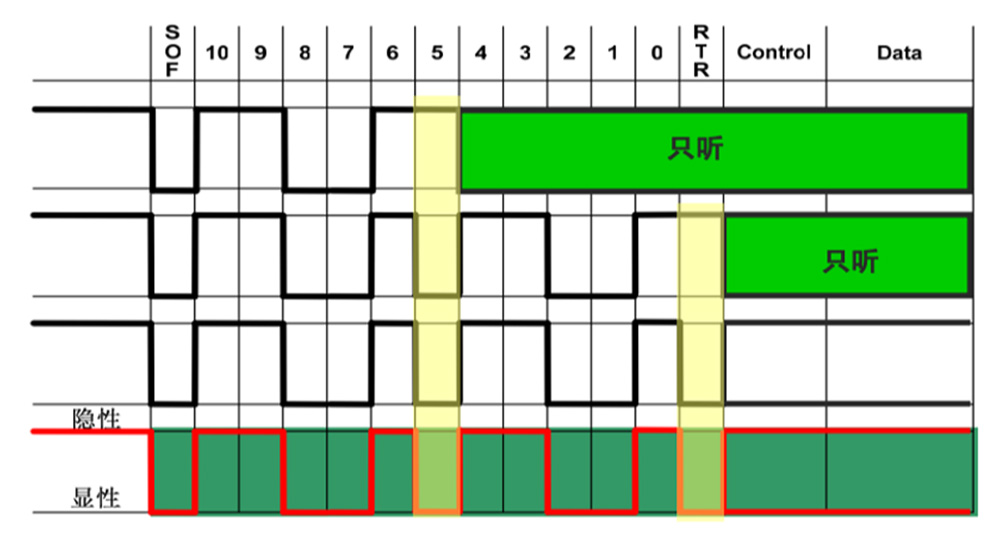

2、冲突裁判员：非破坏性仲裁

● 当多个节点同时发送数据时，基于ID优先级（数值越小优先级越高）自动仲裁；

● 高优先级数据继续发送，低优先级数据主动退避，无需重连总线，如图3所示。

3、安全卫士：错误检测与容错

● 实时检测CRC错误、格式错误、位错误等，并标记错误帧；

● 累计错误超限时，自动进入被动模式或总线关闭状态，避免瘫痪网络。

为什么不同行业都依赖它？

1、汽车电子：生命线不能断

ECU（发动机控制单元）通过CAN控制器实时交换数据（如车速、刹车信号）。

故障案例：某车型因控制器仲裁失效，导致ABS指令延迟，引发安全隐患。

2、工业控制：高效与稳定并存

PLC通过控制器的硬件滤波功能，只接收相关指令，减少CPU负担。

典型应用：机器人协作时，多关节电机指令的实时同步。

3、医疗设备：容错就是救命

呼吸机、监护仪依赖控制器的高容错性，确保指令永不丢失。

如何观察控制器工作状态

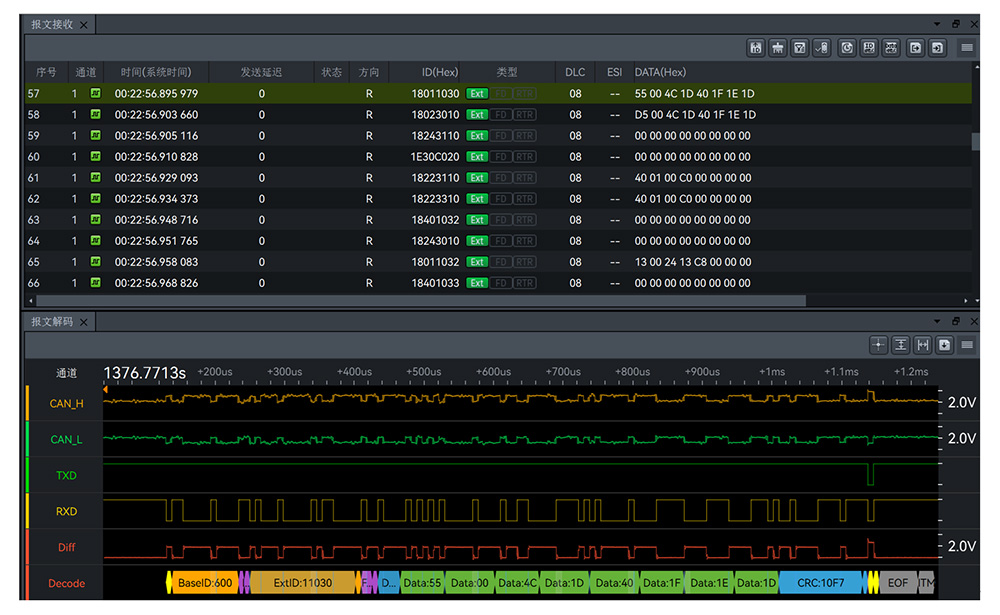

1、正确帧状态展示

ZPS-CANFD总线分析仪可以统计出CAN/CANFD、Ext、RTR帧的类型、以及基本的发送时间、发送延迟时间、ID、DATA、ESI错误状态等，如图4所示。

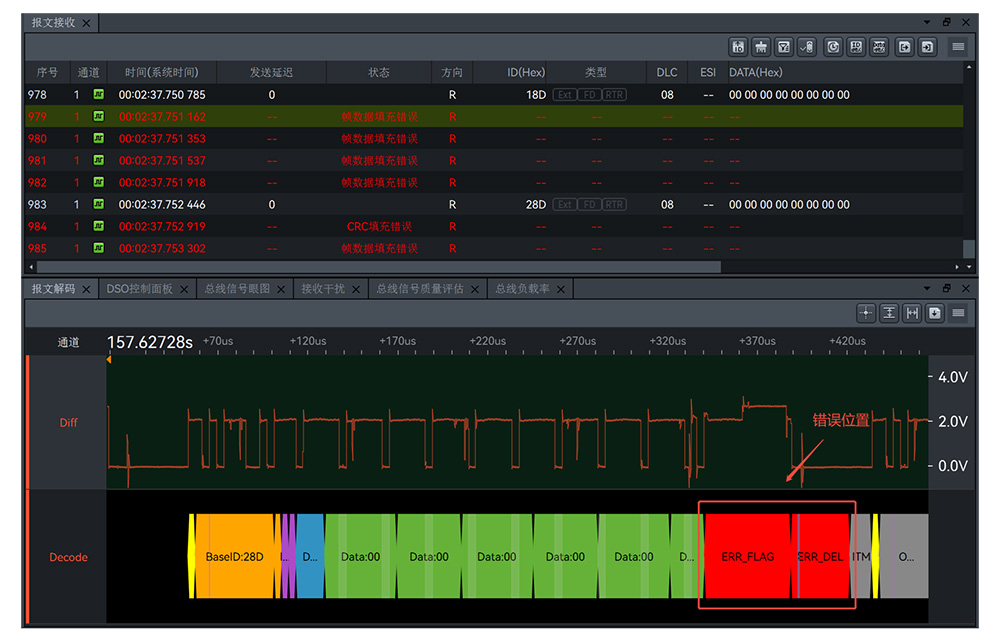

2、错误帧状态展示

ZPS-CANFD总线分析仪不仅能对总线上节点的报文进行接收，出现错误帧时也能显示错误帧类型，以及在报文解码界面呈现错误帧位置，如图5所示。

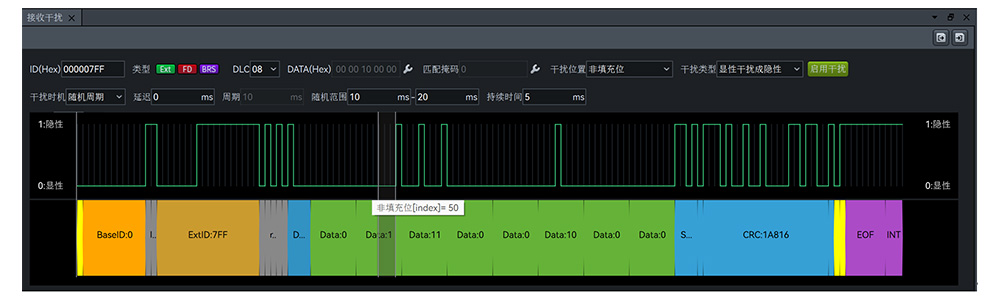

3、指定位干扰模拟

ZPS-CANFD总线分析仪支持对指定ID报文自定义位的干扰，如ID、SRR、RTR、CRC、ACK位等等，支持单个位或者多个位的干扰取反，实现控制器错误响应机制的验证，如图所示。

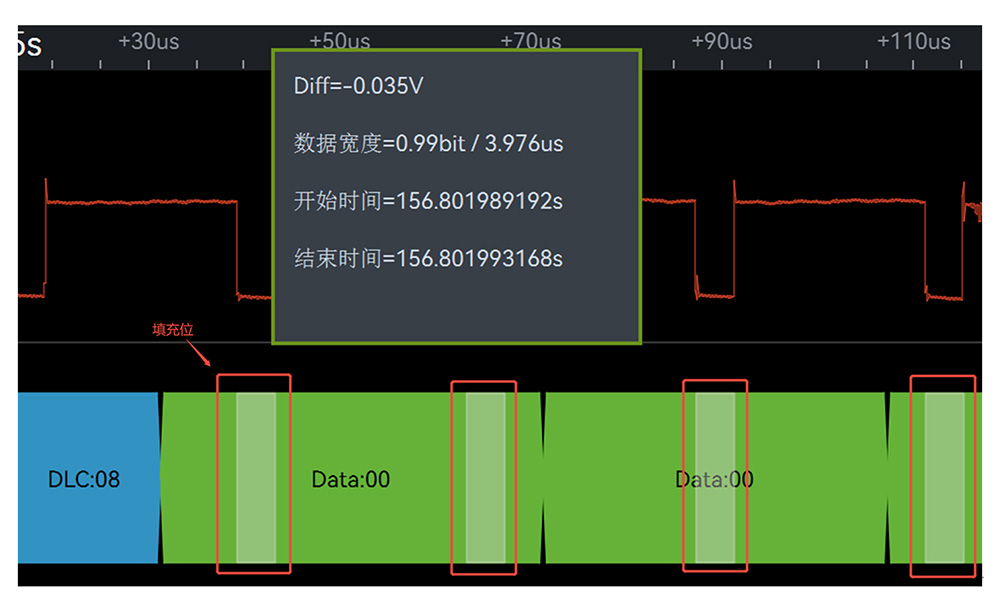

4、填充位展示

ZPS-CANFD总线分析仪的上位机软件能够在报文解码界面展示报文帧的填充位，显示方式为浅色填充，如图所示。

总结

CAN总线控制器虽小，却是智能设备通信的"大脑"。无论是飞驰的电动汽车，还是精密的工业机器人，都离不开它的高效调度。下次当你听到"CAN总线"时，不妨想想这位幕后英雄！
