ZUS5000系列12位ADC示波器:从架构到算法实现全频段精准测量
2026-02-11
ADC量化位数:高精度测量的物理基础

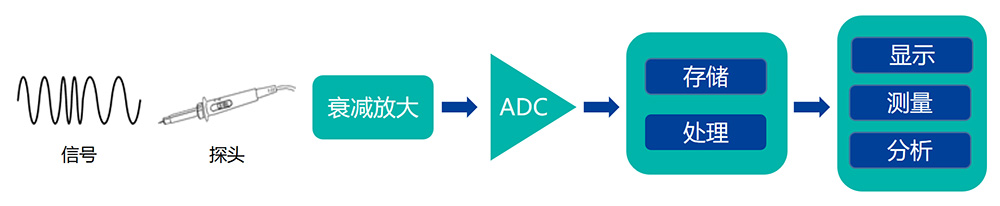

示波器的信号采集链路由探头输入、衰减放大、ADC模数转换及数据处理组成。其中,ADC(模数转换器)是决定采集质量的核心器件。

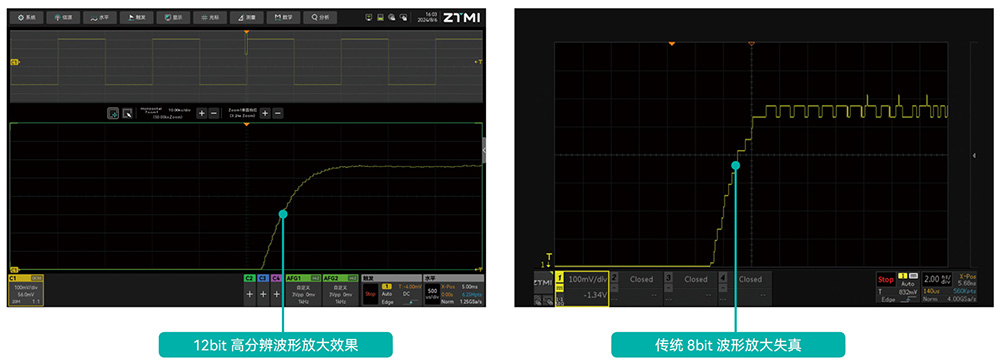

与传统的8位ADC(256个量化等级)相比,ZUS5000系列示波器采用的12位ADC具备4096个量化等级,其细节还原能力是8位架构的16倍。在对采集波形进行局部放大观察时,12位ADC能够有效规避阶梯状失真,确保波形平滑且细节特征清晰可辨。
宽频段精度一致性:覆盖10Hz~100kHz
在行业常规校准要求中,示波器往往只需在1kHz方波下达到标称精度即视为达标。然而,实际测试中的信号频率具有高度多样性。如果前端电路优化不足,示波器在不同频点下的测量误差将出现显著波动。

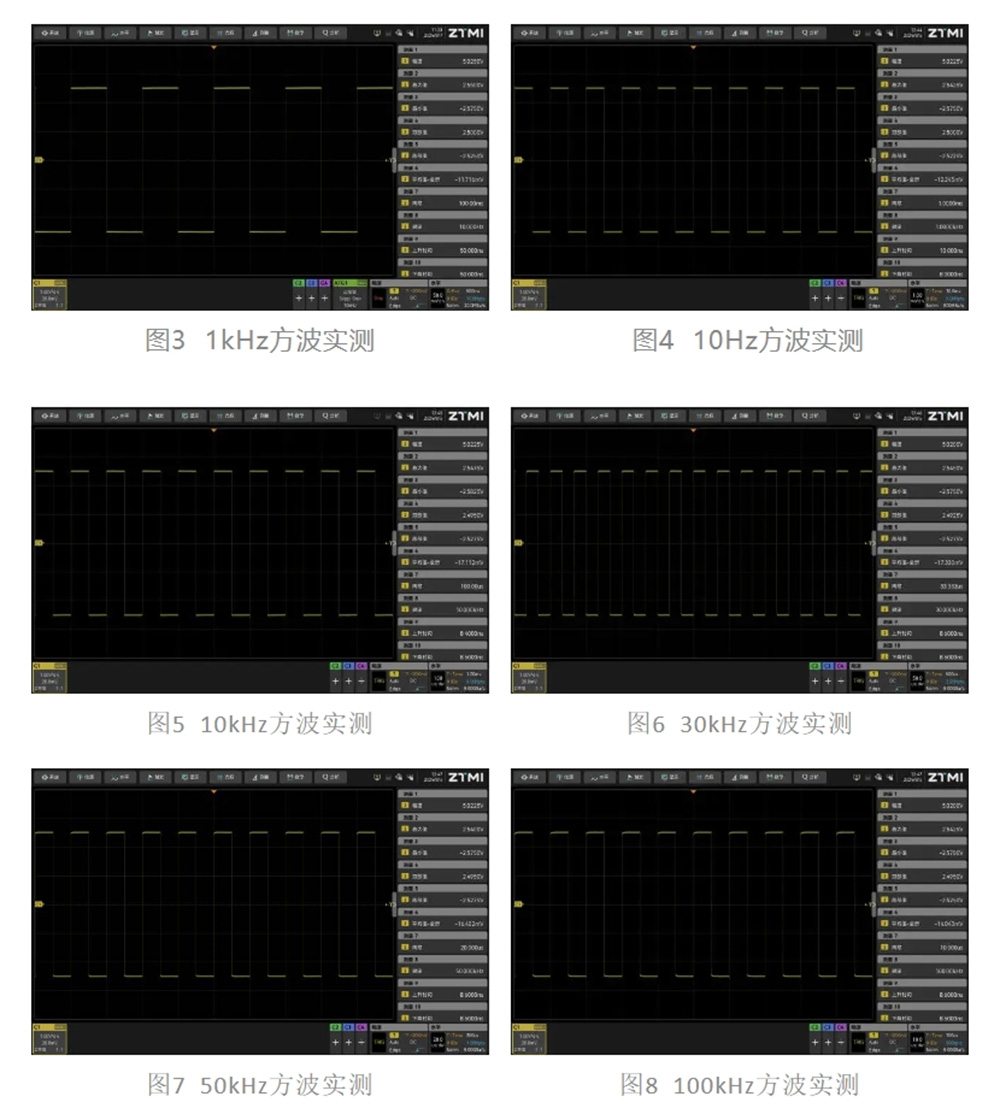

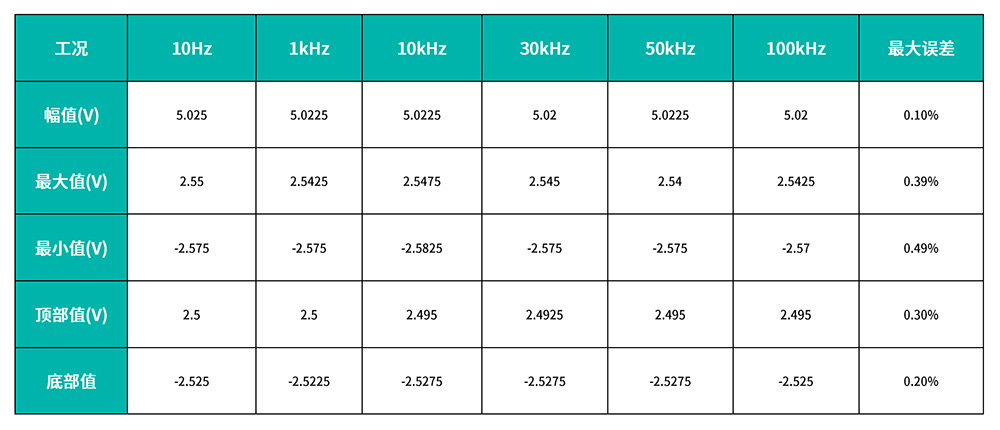

ZUS5000系列示波器通过改进模拟前端电路结构,有效扩展了高精度测量的频率覆盖范围。根据实测数据,在从10Hz低频到100kHz中高频的全频段范围内,该系列示波器保持了优异的一致性,各频点间的测量偏差控制在极小范围内,解决了测量值随被测信号频率改变而发生精度劣化的问题。
专利校正算法:直流偏置下的稳定性提升
在电源纹波、信号补偿等实际应用中,被测信号常带有不同强度的直流偏置。由于ADC本身存在的非线性特性,信号在不同偏置电压下可能产生明显的读数偏差。

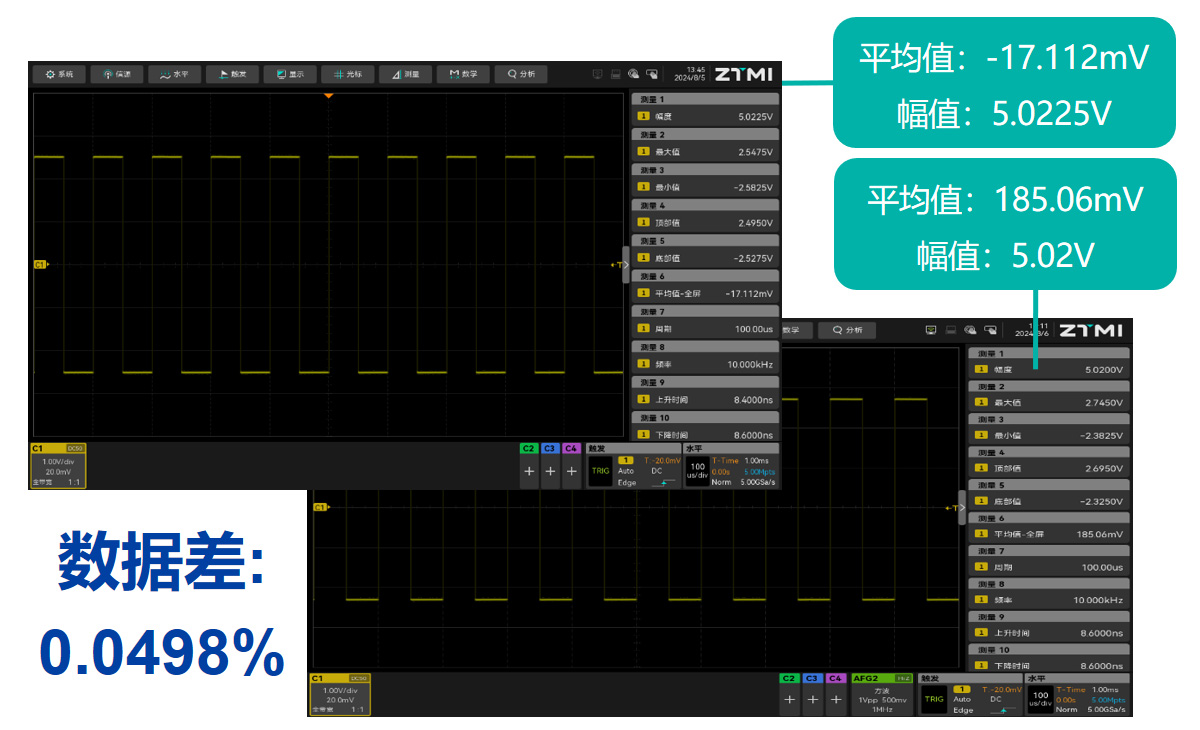

针对这一共模影响因素,ZUS5000系列示波器引入了专利校正算法,对ADC的非线性特性进行实时补偿。实测对比显示,即使在不同直流偏置条件下,该示波器依然能保持幅度测量结果的一致性,降低了外部直流分量对信号细节分析的干扰。
强化抗噪测量:工业环境下的高可靠性
工业测试现场往往存在电源干扰或高频电磁噪声,如果示波器算法无法滤除随机噪声对参数提取的影响,幅度等关键指标的准确性将受损。
ZUS5000系列示波器搭载了深层优化的抗噪测量专利算法。通过对真实高噪声环境的模拟测试显示:
● 无噪声环境实测值: 500.25mV
● 高噪声环境下实测值: 499.5mV
两者间的实测偏差仅为0.15%。这一结果表明,该方案能在高背景噪声干扰下,依然锁定真实的物理量指标。
结论
从12位高分辨率ADC架构的选用,到宽频响应、偏置稳定及抗噪算法的软硬协同,ZUS5000系列示波器旨在为研发与生产现场提供一套经得起验证的标准化测量工具,让复杂的电信号波形分析真正做到有据可依。
FAQ模块
Q1:为什么12位ADC示波器的精度比8位ADC高很多?
A:12位ADC具有4096个垂直量化等级,而8位ADC仅有256个。这意味着在相同的电压量程下,12位ADC能够捕捉更细微的电压波动,使信号重构更接近原始物理量。
Q2:示波器校准一般只测1kHz,频率变化后测量值变动很大是为什么?
A:这通常是由于示波器模拟前端(AFE)在全频段内的阻抗匹配和频率补偿特性不理想导致的。高品质示波器会在10Hz至100kHz乃至更高频段内进行幅频特性优化,以确保频率变化时不影响精度的稳定性。
Q3:高噪声环境下,示波器的自动测量读数波动明显如何解决?
A:通常可以借助示波器的平均采样功能,或者采用具有抗噪测量算法的示波器(如ZUS5000系列),这类设备可以通过专利算法提取有效成分,最大限度降低噪声随机跳变对读数准确度的干扰。
