低空经济装备测试方案：ZUS系列示波器助力无人机信号分析与故障定位
2026-02-03
产业背景：低空装备验证步入合规化阶段
2025年，随着无人机与eVTOL等作业场景的拓展，电子系统的稳定性成为核心考量。根据《无人驾驶航空器飞行管理暂行条例》及相关国家标准（如GB/T 38940、GB/T 38909飞控系统、GB/T 40543动力系统）的要求，测试环节需解决毫秒级时序同步、全链路协议验证等深层挑战，确保产品从研发设计到量产交付的可靠性。
核心测试痛点分析
在实际的测试工程中，工程师常面临以下影响效能的关键因素：
1. 动态信号捕捉难： 无人机瞬时过载电流及信号突变时长通常仅为数十微秒，若设备采样率不足，易导致真实数据漏采，引发潜在的通信或动力故障。
2. 多参量同步性差： 电机电压、电流与转速、扭矩等数据需同步采集。传统方案中分散设备间的时序偏差可能导致效率计算偏差超5%，难以满足国标的一致性要求。
3. 故障定位效率低： 面对飞控主板电容异常、电池背包通信异常或协议丢帧等链路问题，缺乏高效的一体化分析工具，导致排查周期过长。
ZUS系列示波器的技术应用优势

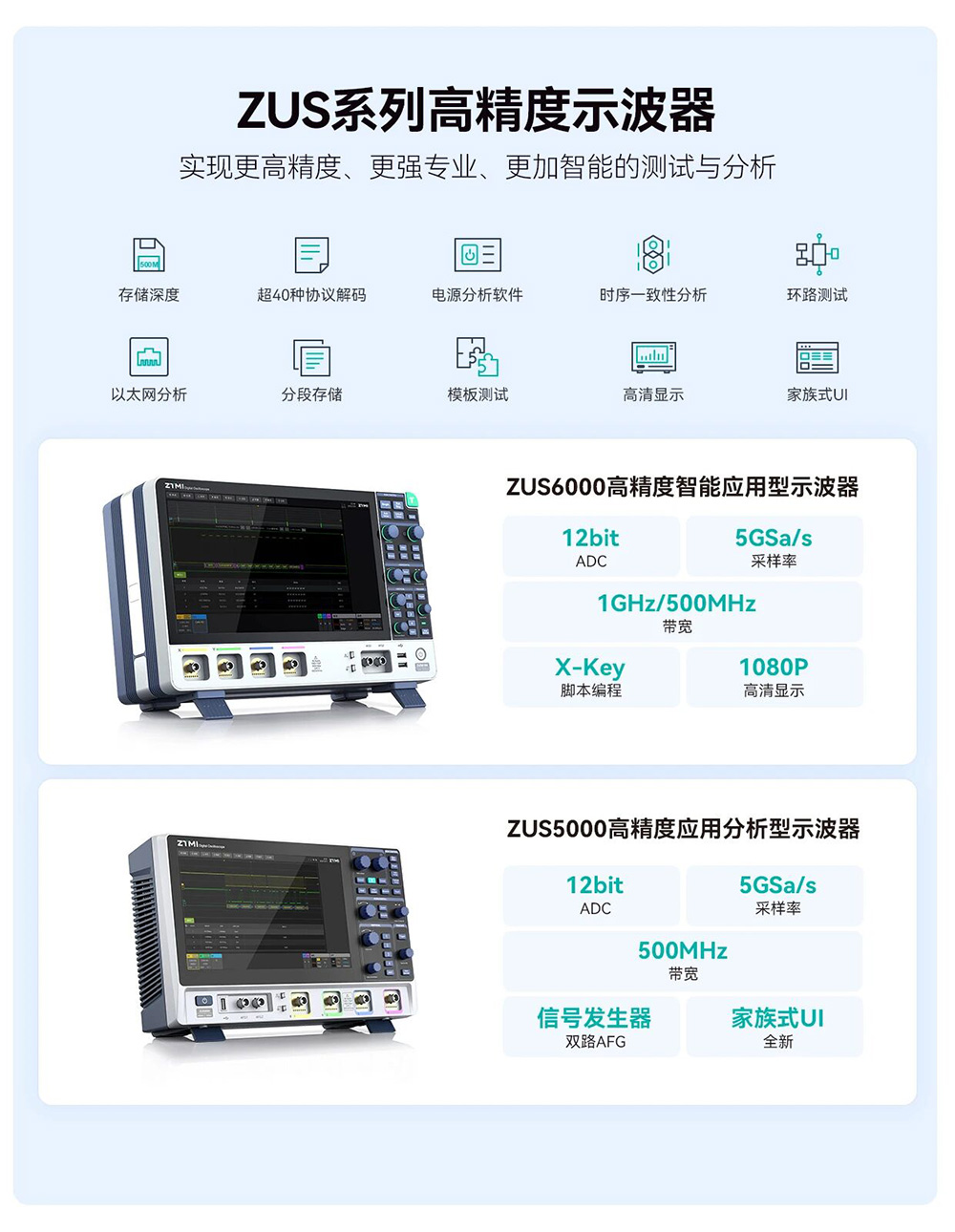

致远仪器ZUS系列示波器针对飞控、电机、航电等核心模块的测试需求，通过专项技术能力提供可靠支撑。
1. 高精时序分析：解决姿态控制偏差

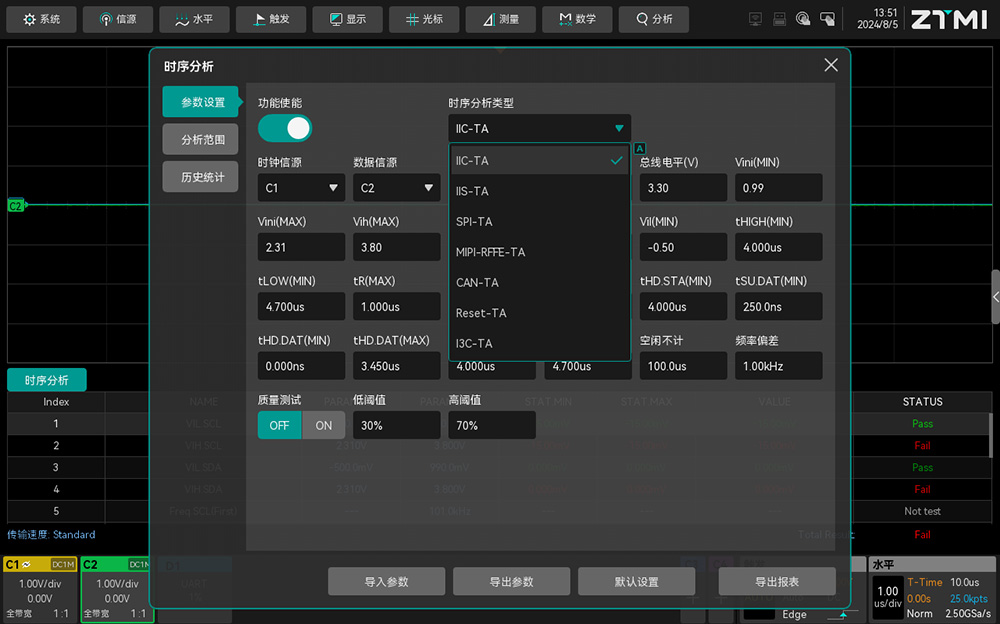

无人机多旋翼机型的姿态稳定性依赖于传感器与电机指令的精准协同。ZUS系列配备12-bit高分辨率ADC，配合专业测量算法，能够清晰捕捉并量化信号间的μs级微小时序差异。这种高精度测量可为评估飞控指令延迟、优化控制算法提供客观的数据基础。
2. 全内存协议解码：深度排查通信根源
在多模块协同工作中，信号丢帧或协议畸变是导致电机转速不均、定位误差的主要原因。

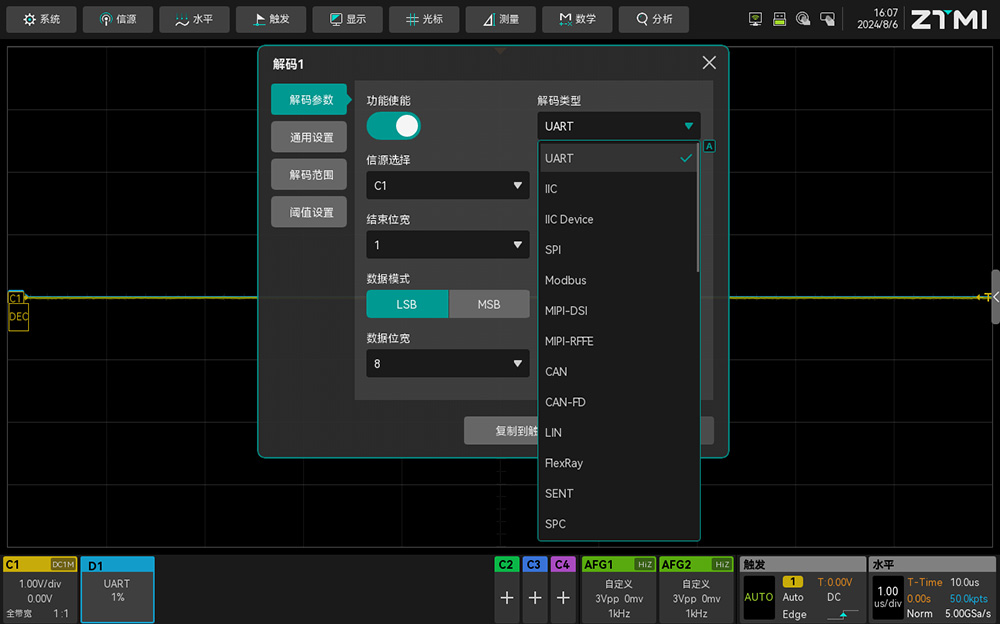

● 协议支持： 标配包括CAN FD、UART、MIL-STD-1553B等在内的40余种串行协议解码。
● 长周期解析： 支持基于全内存深度的数据解析，辅助工程师在长记录流中快速锁定异常帧，显著缩短故障诊断周期。

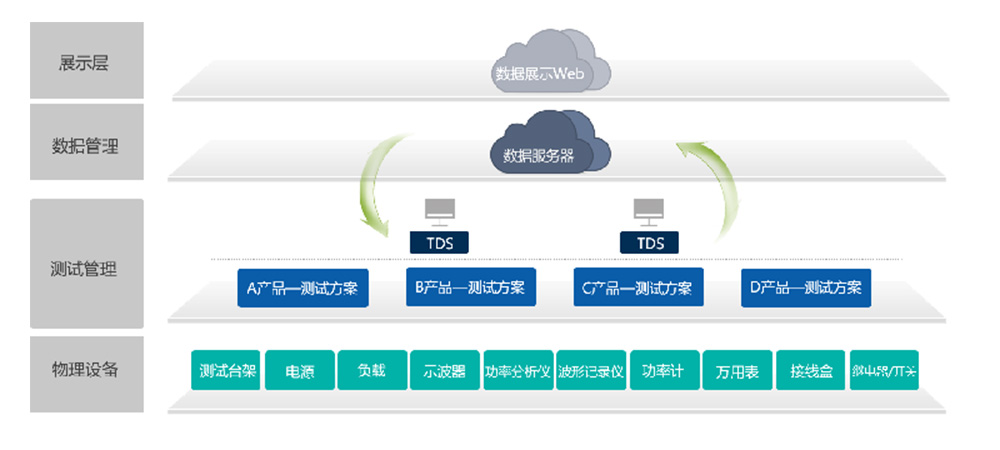

3. TDS软件平台：多维数据自动化整合
无人机电动力系统测试的数据通常分散在示波器、扭矩仪及传感器等不同设备中。
● 方案优势： 结合TDS测试软件的定制化能力，可实现多源数据的统一采集与自动化时序对齐。
● 提效降本： 软件支持自动化指标运算并一键生成标准报告，通过规范的流程将原需数小时的人工数据对齐工作优化至分钟级，规避数据偏差风险。
总结
在低空装备产品快速迭代的市场环境下，高标准、可追溯的测试体系是保障可靠性的前提。致远仪器ZUS系列示波器立足实际工程应用场景，通过改善动态信号捕捉能力与多维数据处理流程，协助企业满足严苛的国标验证需求，为低空经济产品的合规性与量产化提供实用的工具支持。
相关产品与链接：
五、FAQ模块
Q1：为什么12-bit ADC对无人机姿态分析至关重要？
A1：无人机姿态调整涉及高频细微信号波动，12-bit高分辨率ADC可提供比传统示波器更高精度的垂直量化能力，准确记录微小电压变化，从而精准测量传感器信号与执行指令间的时序。
Q2：如何应对低空测试中多设备数据的时间偏移？
A2：推荐使用TDS软件方案。通过统一采集总线指令、动力参量及机械参数，由软件根据参考点自动进行多维数据的时序对齐与同步计算，确保分析结论符合数据一致性规范。
Q3：ZUS系列能否支持军工级航电总线的协议解码？
A3：是的，ZUS系列示波器支持包括MIL-STD-1553B在内的40余种工业与航空通信协议解码，适配各类工业巡检、特殊领域无人机系统的信号监控需求。
