100BASE-TX以太网眼图测试方案：高效量化信号质量与通信稳定性

2026-01-28

随着工业以太网在汽车电子与智能制造领域的广泛应用，通信链路的可靠性成为系统稳定的核心。由于工业现场环境复杂，工程师常面临物理连接正常但数据传输偶发丢包的问题。这类故障通常由信号波形畸变引发，难以通过基础测试手段识别。因此，进行深入的信号完整性分析与眼图测试成为评估以太网物理层健康度的关键。

1. 眼图的形成逻辑

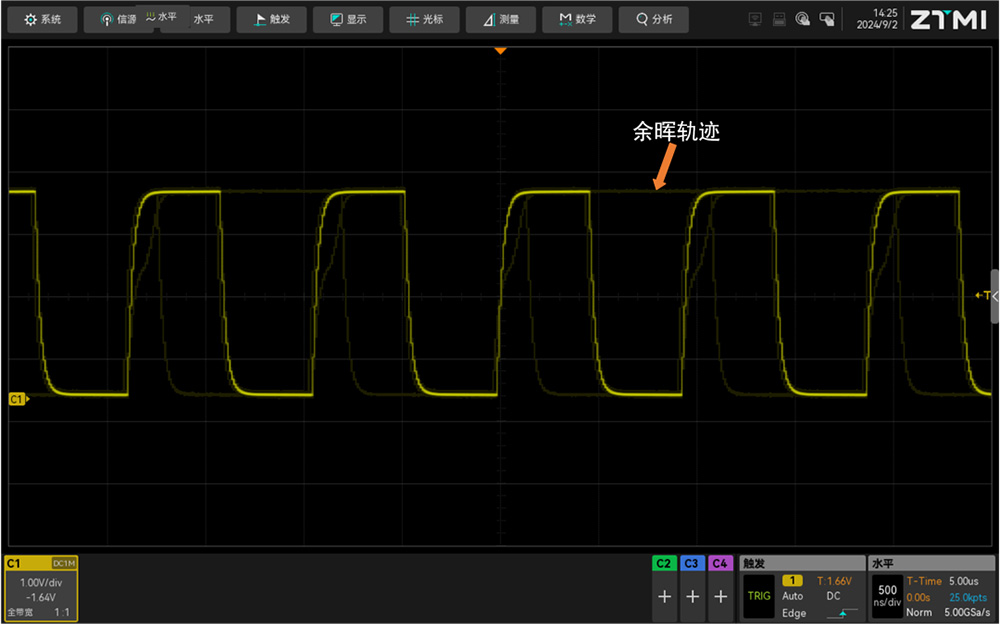

示波器利用余辉（Persistence）功能，将数字信号按照特定规律进行累积叠加。由于形成的波形轨迹类似人眼，其张开程度、线迹粗细能够直观反映系统中的码间串扰（ISI）与噪声强度。

2. “000”到“111”覆盖的必要性

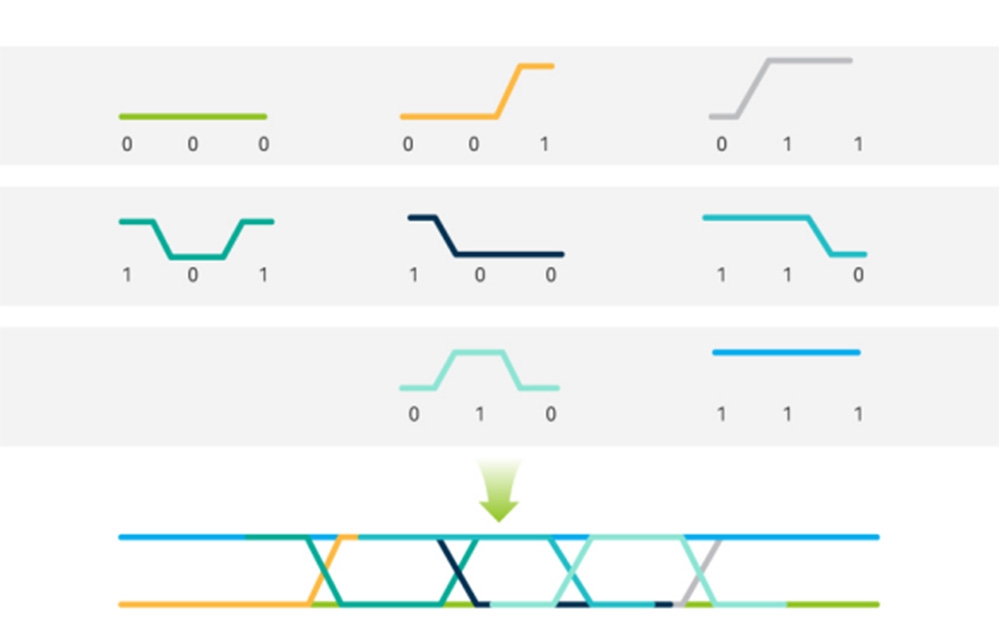

眼图测试并非随机的波形采样，而需覆盖信号的所有状态组合。以3个比特的逻辑状态为例，二进制从“000”到“111”共有8种可能的组合。

为了获得合格的信号质量分析样本，自动化测试必须确保捕获的波形在各组状态下的发生频次具备代表性。如果状态覆盖不全，可能会遗漏特定码元序列下的波形畸变，导致潜在的质量风险隐患被低估。

传统的手动测试流程对协议设置要求高且一致性难以控制。致远仪器推出的ZUS6104百兆以太网分析方案，可根据100BASE-TX协议标准执行自动化测试。

硬件连接规范

为减少高频信号测试中的反射与衰减，推荐使用标准测试配件：

● 示波器：ZUS6104（高性能带宽采集单元）；

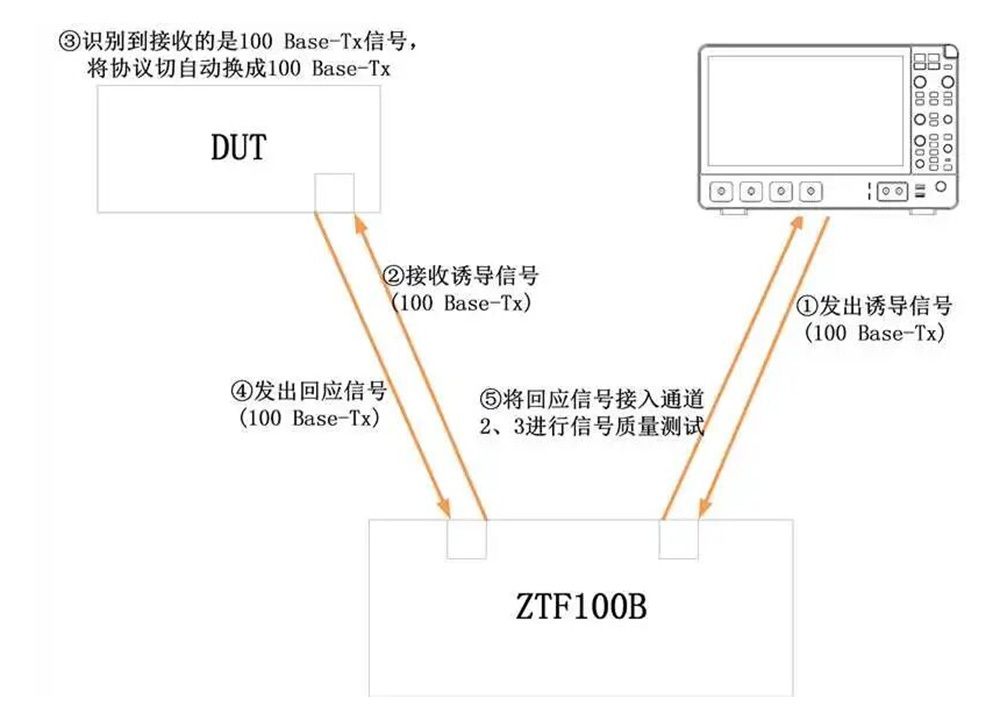

● 转接件：ZTF100B转接板，通过SMA转BNC线连接至示波器模拟通道；

● 链路方案：通过专用网线连接被测设备（DUT）与转接板，并尽量控制物理走线长度。

自动化分析与监测

硬件环境就绪后，分析插件将接管测试逻辑：

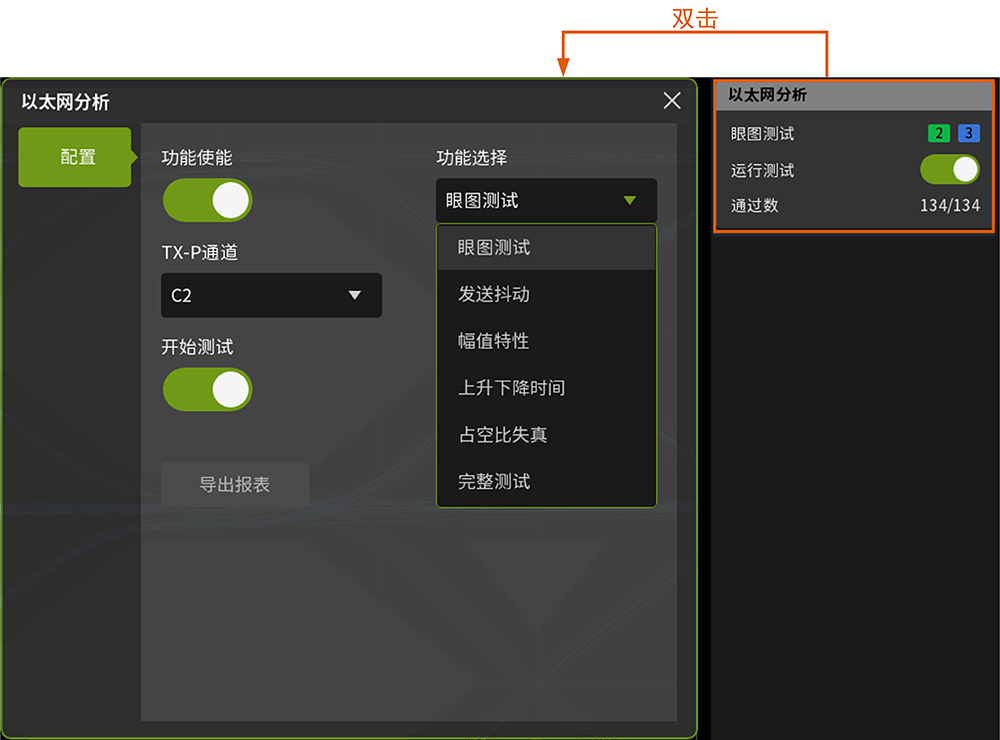

1. 多指标比对：自动完成眼图分析、发送抖动、幅值特性、占空比失真以及上升/下降时间等多项标准测试。

2. Pass/Fail 判定：系统将采集的物理量数据与标准协议参数实时比对，自动给出判定结论。

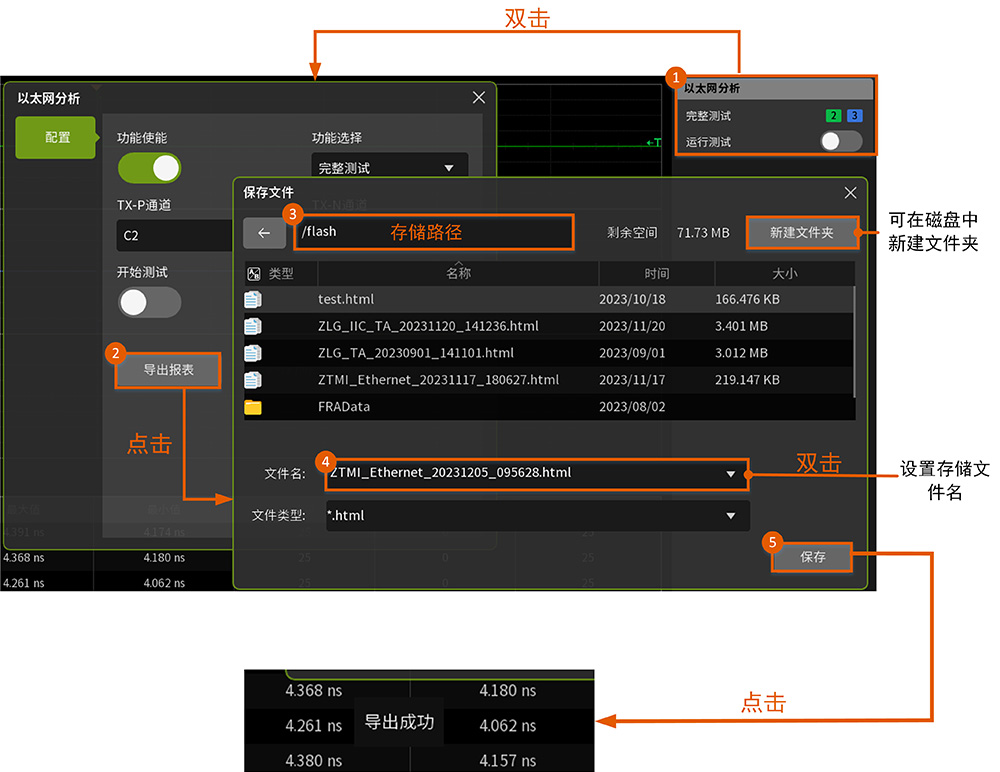

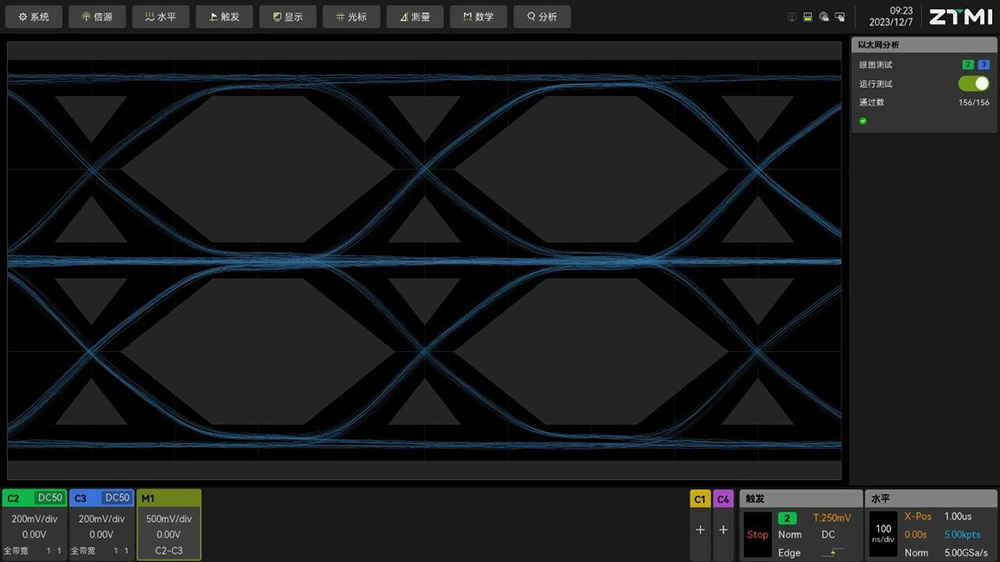

3. 状态监控：工程师可在操作界面直接查看测试总计数、当前通过频次及详细的一致性数据。

HTML一致性报告输出

为便于质量回溯，分析方案支持导出结构化的HTML测试报告。报告详细罗列各项参数的实测值与协议门槛值的对比详情，并保留生成的原始眼图图像。这为产线良率评估、系统稳定性论证以及研发改进提供了直接的一手数据。

Q1：为什么100BASE-TX以太网测试一定要强调全状态组合？

A1：数字逻辑中的信号跳变受前后码元影响。只有确保覆盖“000”到“111”的所有逻辑序列，才能完整反映线缆与接口电路在面对复杂信号流时的物理抗扰性与传输准确性。

Q2：如何减小由于外部接线引起的测试偏差？

A2：应尽量使用高屏蔽性能的BNC线，并缩短转接板与示波器及被测设备间的网线物理长度，减少阻抗失配带来的二次信号衰减或波形叠加。

Q3：自动化测试相比手动测量眼图的核心优势是什么？

A3：核心优势在于效率与一致性。自动化插件可以排除人工调节余辉时间、采样频率、协议偏移带来的不确定性，根据100BASE-TX标准执行标准化的逻辑运算。
