行业应用 | 新能源电能测量：从毫瓦到千瓦时，如何精准评估充放电系统的能量转换效率？

2026-01-04

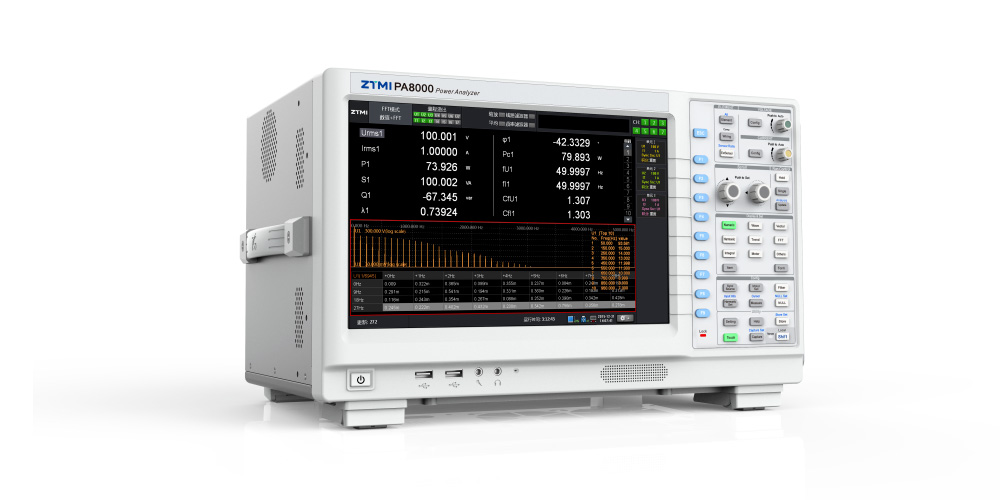

致远仪器PA系列功率分析仪拥有最高0.01%的认证级测量精度，针对不同被测对象提供合规、严谨的电能计量逻辑：

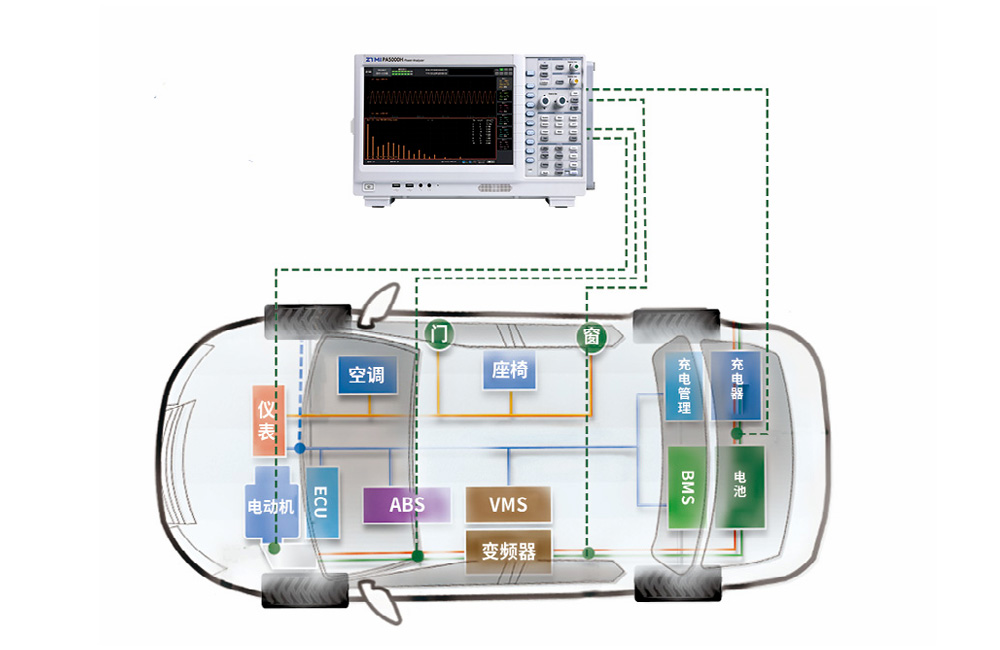

场景一：新能源汽车电能测试（整车/动力总成）

痛点：续航里程与设计值存在偏差，能量损耗在电池、电机还是辅机环节？

测试方案：在整车转鼓或动力总成台架环境下，利用多通道同步功率测量技术，对电池包、电机控制器、OBC车载充电机及空调辅机进行全覆盖电能测试。

应用价值：通过绘制整车能量流图，精准锁定高能耗环节，为优化控制策略与提升电动汽车续航提供数据支撑。

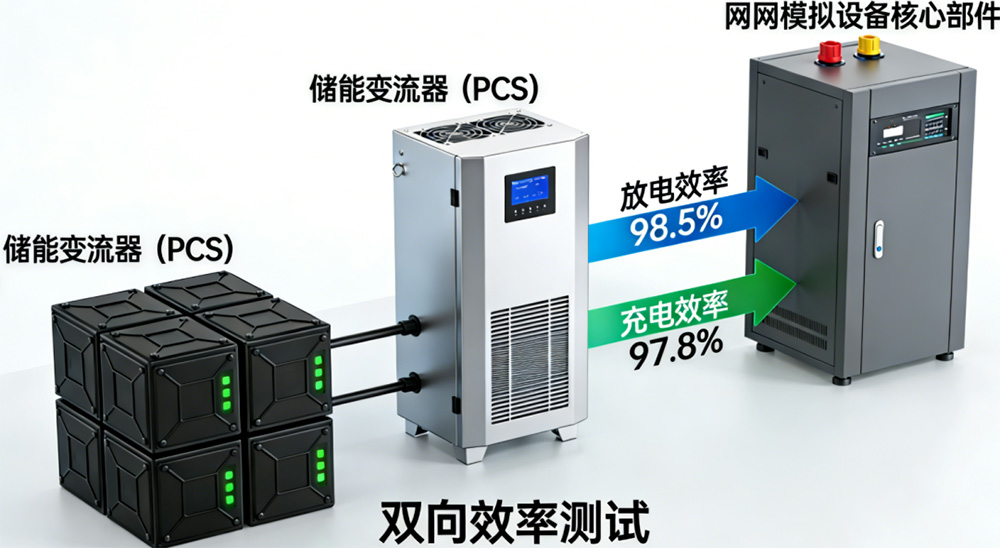

场景二：储能系统（ESS）与PCS功率测试

痛点： PCS储能变流器存在充放电两种状态，如何分别计量"进电量"与"出电量"？

测试方案：利用PA系列功率分析仪的独立双向积分功能，分开累计充电（AC→DC）与放电（DC→AC）的电能量，同时评估电池簇在完整循环中的能量转换效率。

应用价值：客观反映PCS在不同负载点下的"吞吐"能力，协助验证储能系统的并网响应性能与实际度电成本（LCOE）测算。

场景三：充电桩功率测试（桩企/第三方检测机构）

痛点：实测数据与国标GB/T 18487不符，是功率计量误差还是产品设计缺陷？

测试方案：严格依照国家标准进行充电桩输出功率精度、纹波系数及待机功耗测试，采用认证级功率分析仪确保溯源一致性。

应用价值：快速界定异常边界，判断问题是出在网侧电能质量还是桩端硬件转换效率，协助工程师缩短充电桩故障排查周期，保障产品出厂合规。

核心功能解析：告别手工计算的电能测量难题

充放电测试的核心不仅是看瞬时功率，更在于长时间运行下的电能累计精度。致远仪器PA系列功率分析仪通过高性能硬件架构，有效解决了"电能积分"与"效率运算"两大测试难题。

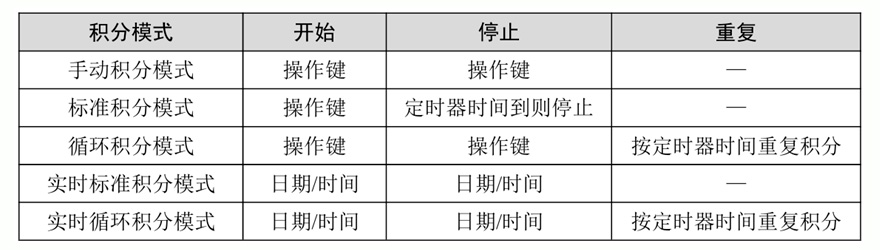

实时双向电能积分，充放电量自动拆分

在V2G车网互动或储能应用中，电流方向频繁切换。常规功率测量设备往往将充放电能量混同累积或正负抵消，导致数据无法支撑后续能效分析。

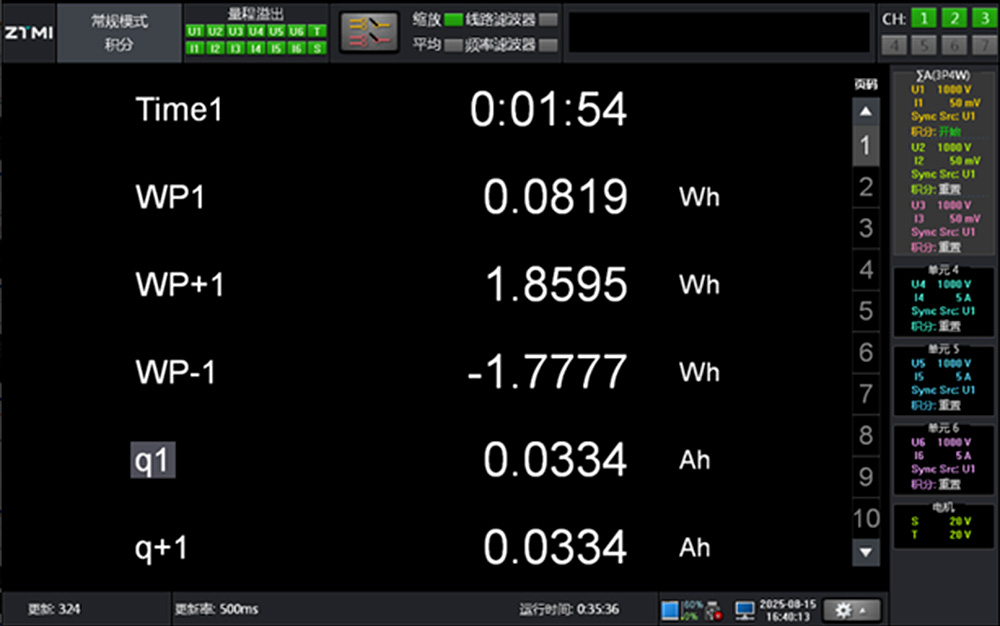

PA系列采用2MS/s高速采样架构，支持WP±（正向/反向电能）独立积分：

· WP+：自动累计输入电量（如充电消耗的电能）；

· WP-：自动累计输出/回馈电量（如放电输出的电能）。

无需导出海量原始数据手动拆分，功率分析仪屏幕可直接显示双向电能数值，真正做到"所见即所得"的电能计量。

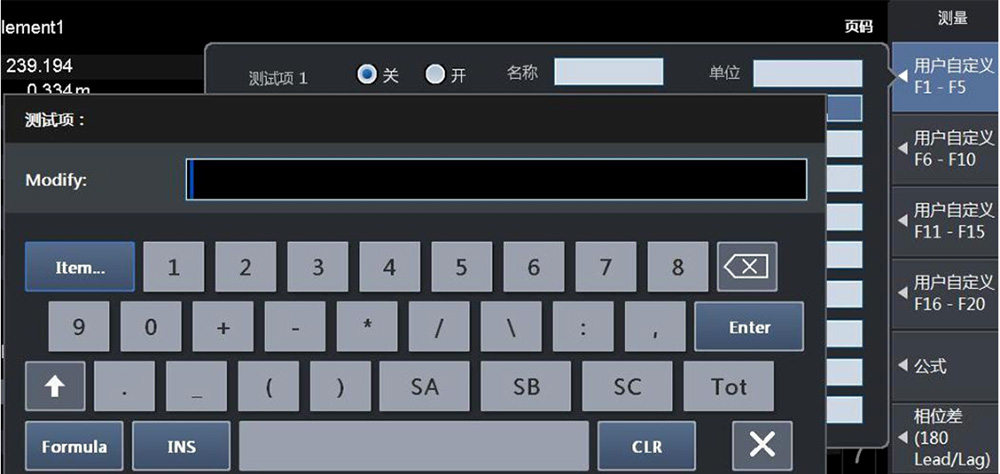

自定义效率公式，转换效率直读

为了提高电能测试效率，PA系列内置了强大的数学运算引擎。工程师可针对多输入多输出系统，自定义效率计算公式。

例如，设置 η = P_out / P_in × 100%。

设置完成后，仪器将实时计算并显示系统能量转换效率。即便面对复杂的充放电动态变化，也能实时捕捉到效率曲线的波动情况，省去后期繁琐的功率数据处理工作。

进阶电能质量分析：不只是功率计量

作为致远仪器的高端功率测试设备，PA系列的测量带宽最高覆盖至DC, 0.1Hz~5MHz，具备深层电能质量洞察能力。

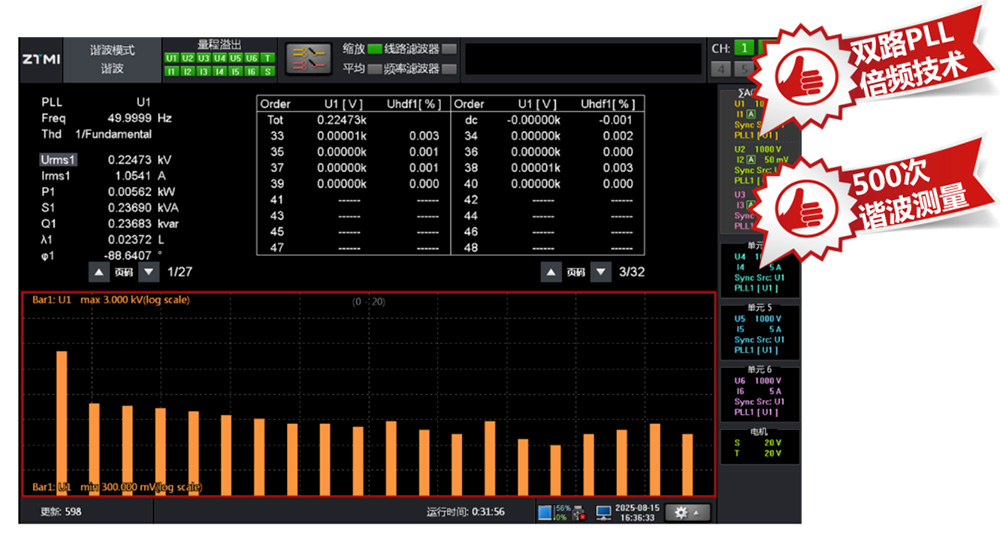

500次谐波分析

在进行充放电时，开关器件的高频动作往往引入谐波污染。PA系列支持高达500次谐波测量，能够精确量化电流畸变率（THD），评估新能源设备对电网的谐波影响。

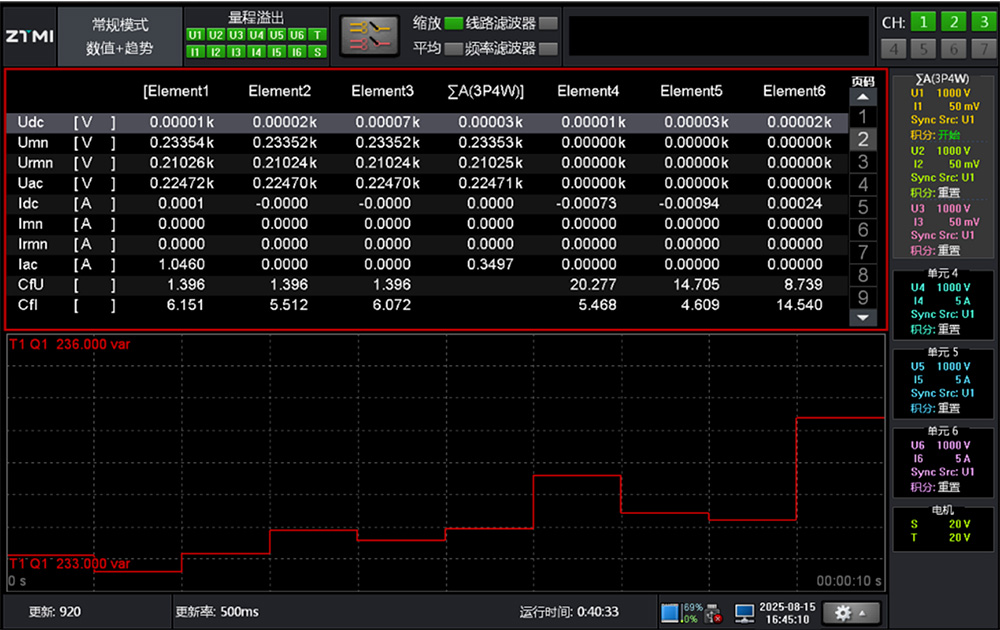

趋势记录

长时间测试（如电池满充满放）中，单点功率数据很难反映全貌。趋势图功能能够完整记录数小时内的功率及电压电流变化轨迹，让偶发异常或性能漂移有迹可循。

结语

面对不断提升的新能源能效标准，每一次精细的功率测量都是产品进阶的关键。致远仪器PA系列功率分析仪整合宽频高精硬件架构与深度定制的运算算法，致力于还原充放电过程中的真实能耗细节，确保电动汽车、储能系统、充电设施每一次能源的精准计量与高效管理。
