人形机器人一体化关节测试：如何解决高动态工况下的"测不准"难题？

2026-01-06

一体化关节电气性能测试的关键挑战

电气性能是关节动力输出的底层保障，测试需严格遵循GB/T 43200-2023的环境条件（温度15℃-35℃、相对湿度25%-75%）与设备精度要求（功率分析仪准确度不低于0.5级）。

依据GB/T 43200标准，电气性能测试不再是简单的稳态记录，而是对测试系统同步性与带宽的考验：

1. 额定功率与效率测试

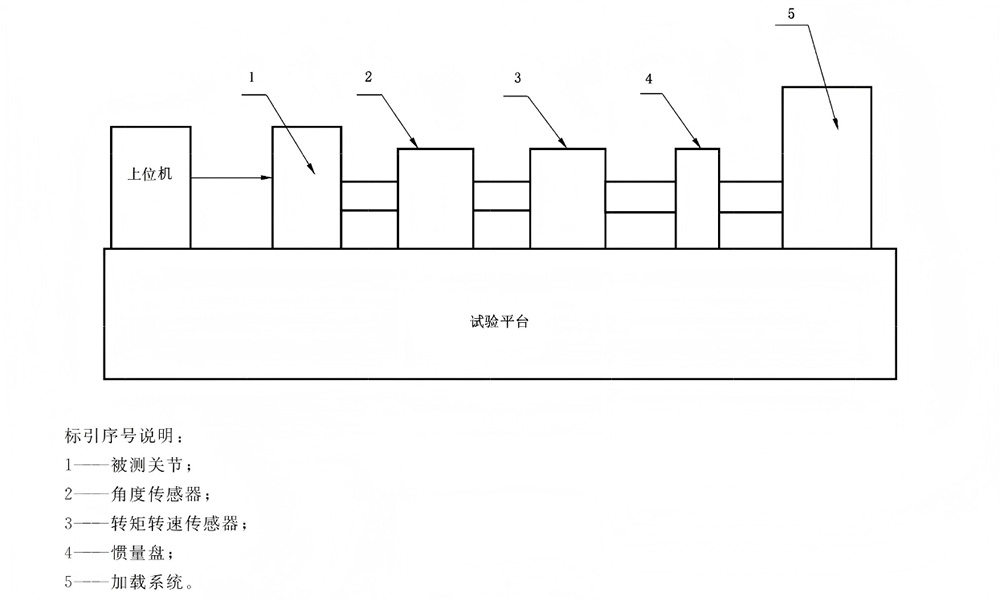

国标要求： 在额定工况下，同步采集输入电参量（U,I）与输出机械参量（T,n），按公式 ɳ=（2π·nN·TN）/(60·U·I)×100% 计算关节效率，且标准规定需连续测试3次并取平均值。

技术难点： 传统"万用表+扭矩仪"的分散测试方案，因数据采集存在毫秒级时差，导致输入与输出功率计算不匹配。三次测试结果波动大，难以满足标准对数据一致性的要求。

2. 极限动态工况：瞬态过载捕捉

转矩过载能力： 针对"瞬时最大转矩"测试，标准要求固定输出端并测量峰值电流。这要求测试仪器必须具备高采样带宽，才能准确记录短时过载的真实数值。

功率密度与可靠性： 在"最高转速"测试中，需在空载下以最高速正、反方向连续运转2min。测试系统需在持续高频信号下保持无漂移记录，以支撑功率密度（KP=PN/m）核算及结构可靠性验证。

辅助性能测试与可靠性验证

除核心电气指标外，GB/T 43200-2023标准中规定的可靠性测试指标还包括：

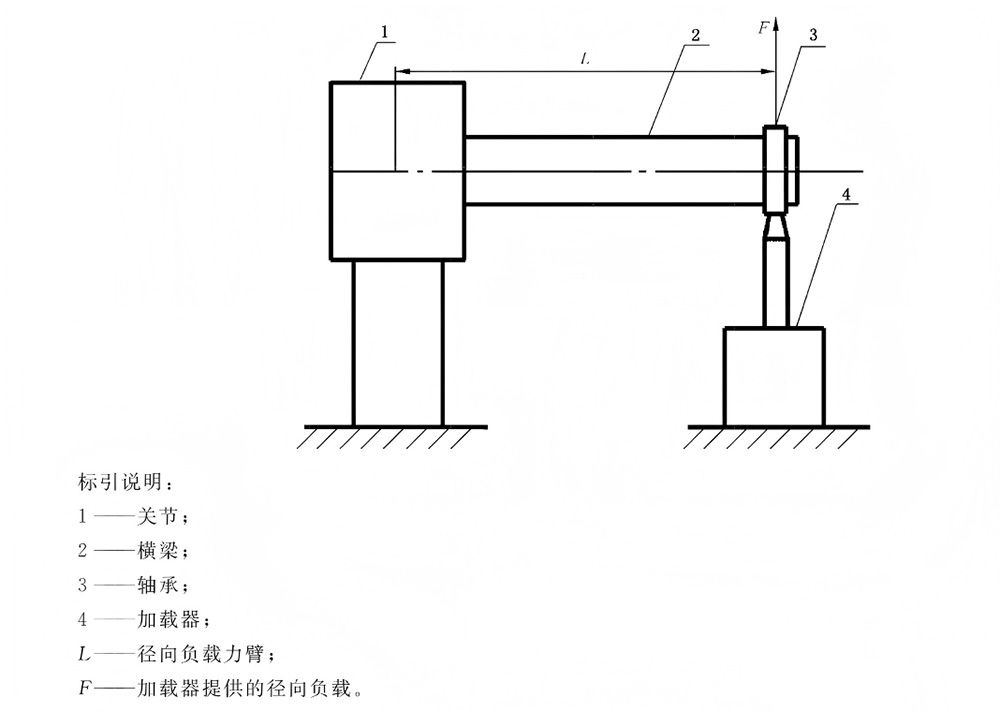

机械性能： 反向启动转矩（需正反向各测5次取最大值）及背隙（±3%额定转矩下的角度偏差）；

控制性能： 绝对定位精度及稳态运行下的转速波动系数；

环境适应性： 参照GB/T 39266（振动/冲击）与GB/T 10069.1（噪声）执行物理环境耐受度测试。

人形机器人关节测试方案优化：PA功率分析仪的应用

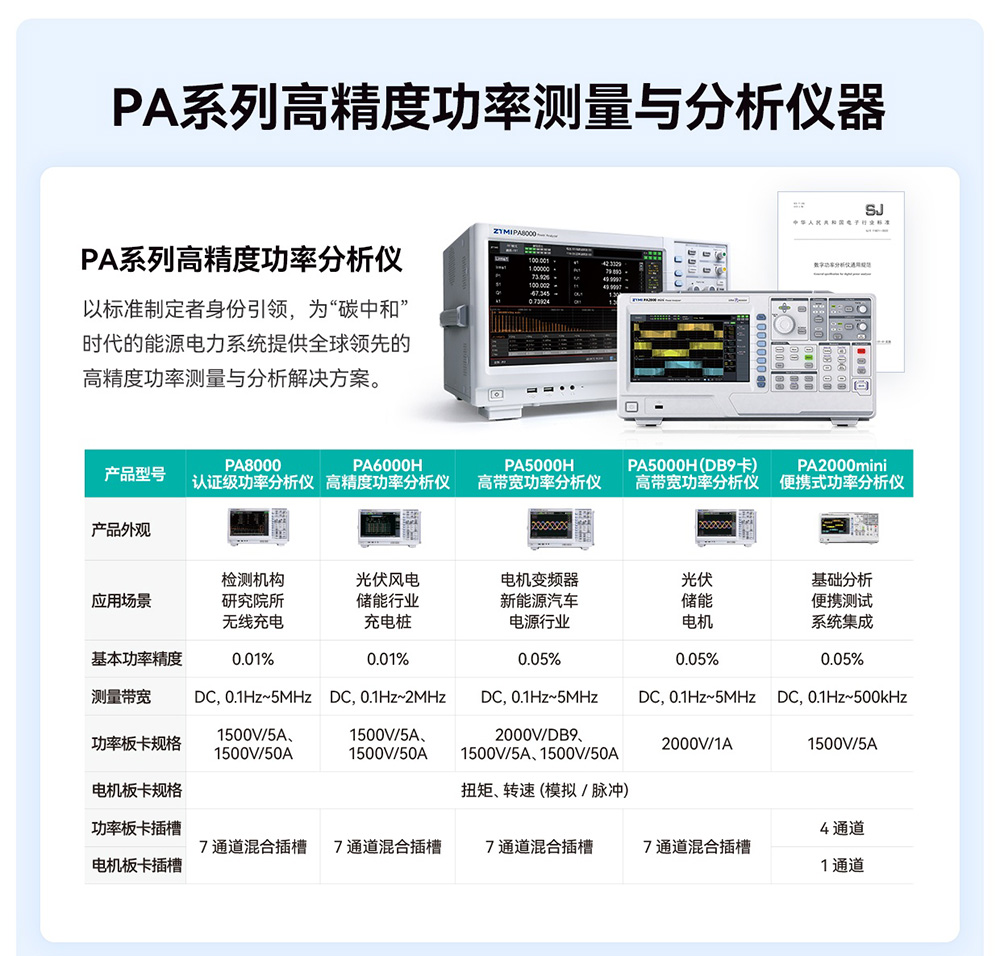

针对GB/T 43200-2023提出的多参量同步与0.5级精度要求，致远仪器PA系列功率分析仪拥有0.05%以上的测量精度，可支持7通道电压电流和扭矩转速采集，提供符合国标要求的高精度同步测试方案：

1. 机电同步采集，支撑高效能效评估

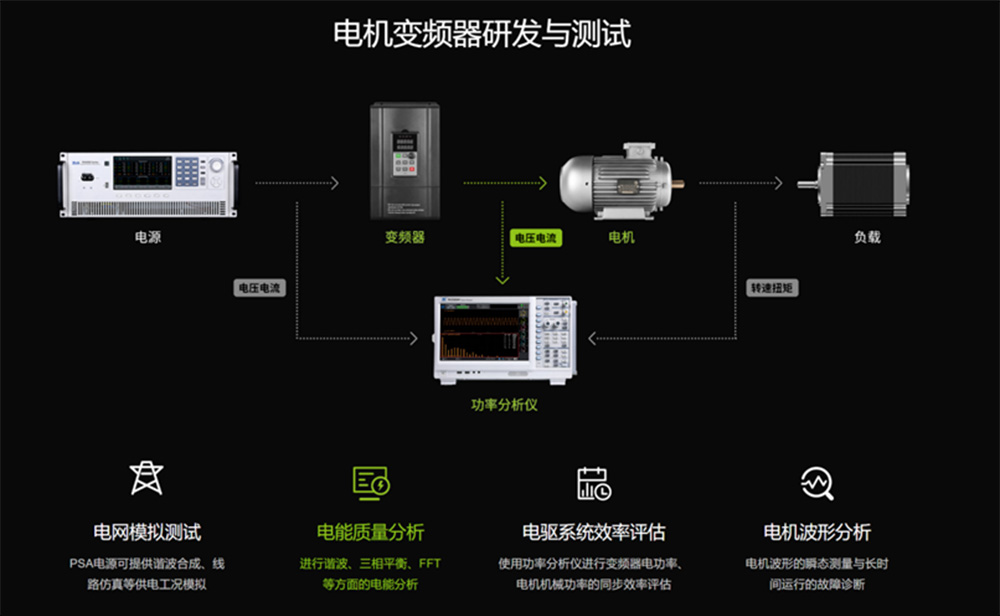

测试架构： 设备支持单机同步接入电源输入的电压电流信号，以及负载输出的转矩转速信号；

方案优势： 从物理层实现了电-机信号的同源采集，消除分散仪器间的时序偏差。无需人工对账，即可直接输出精准的效率ɳ计算结果，并支持自动化绘制关节在不同负载下的效率曲线（Efficiency Curve），大幅降低人工与时间成本。

2. 动态波形分析，匹配复杂瞬态需求

瞬态捕捉： 针对标准中的"瞬时最大转矩"及阶跃响应测试，设备的高带宽特性可精准捕获启动瞬间的峰值电流与转速突变，真实还原关节的动态性能；

故障诊断： 支持长时记录转速与扭矩的瞬时波动波形，帮助工程师透视数据细节，快速定位齿轮磨损、机械装配松动等潜在传动异常。

3. 多维电能质量评估，前置兼容性验证

环境模拟： 系统内置谐波检测及三相平衡度分析功能，可配合可编程电源模拟电网线路故障工况；

EMC评估： 在零部件测试阶段，即可验证关节在复杂供电环境下的电气稳定性与电磁兼容性（EMC），有效降低后期整机联调的整改风险。

结 语

当一体化关节成为人形机器人进化的关键变量，测试手段也必须随之升级。准确量化每一份能量的转换，严格执行每一次国标的考量，致远仪器愿以"测得准、测得快"的高精度测试方案，助力国产机器人核心部件的高质量落地。
