波形测试常见问题：为什么需要不同的捕获模式？

在新能源汽车BMS、5G毫米波调试、激光雷达信号分析等前沿应用中，高频、高噪、瞬态信号的精准捕获成为行业痛点。ZDS3054E示波器凭借500MHz带宽、4GSa/s采样率、250Mpts深存储等硬核参数，成为这些场景的"技术守门员"。

示波器一开，你有没有遇到以下"翻车"现场：

噪声像"杂草"：电池纹波测试时，有用信号被噪声完全掩盖；

毛刺玩"躲猫猫"：激光雷达回波异常总是抓不住，影响系统标定；

微弱信号"隐身术"：快充协议的mV级电压变化根本测不准。

别急着怀疑设备或技术水平——很可能只是捕获模式没选对！不同的信号就像不同性格的人，需要用不同的"沟通方式"。通过信号发生器输出典型信号，搭配ZDS3054E示波器进行实测对比，带你直观看懂四种捕获模式的区别与用法！

ZDS3054E示波器四大捕获模式，精准匹配热点场景

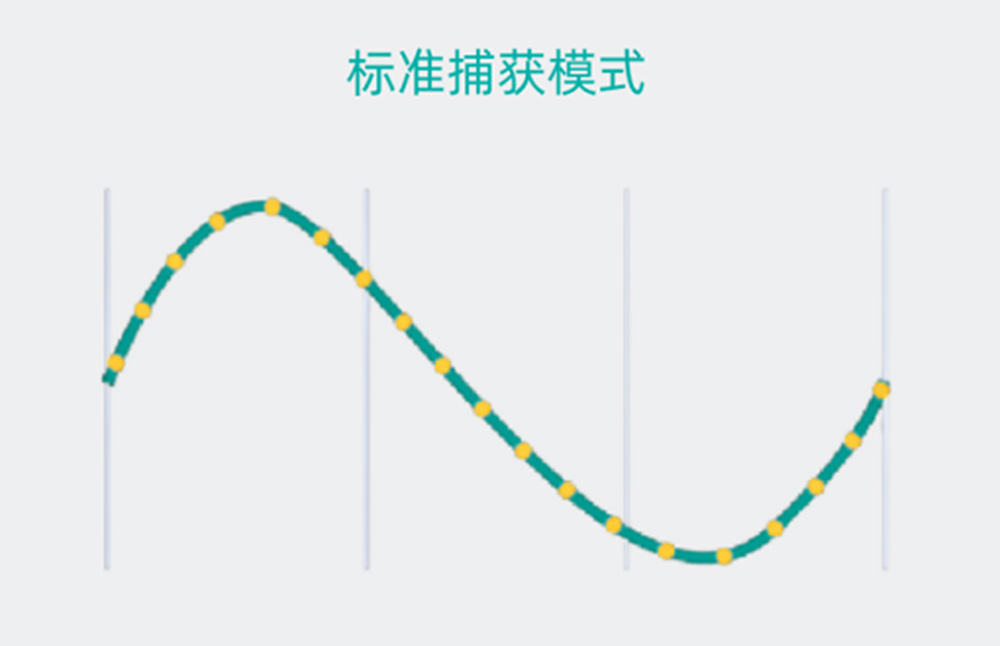

1、标准模式：稳定信号的"实时记录仪"

标准模式是示波器的默认模式，能够实时记录并显示所有波形点，反应速度比较快。

适用场景：测试稳定信号，例如实时监测新能源汽车电机逆变器输出的正弦波稳定性，确保动力系统无卡顿。

短板提醒：缺点是可能漏掉偶发毛刺或被噪声淹没，就像用手机默认模式拍跑步时，若刚好眨眼会错过朋友突然摔跤的瞬间，因此不适用于捕捉瞬态异常或有噪声干扰的信号。

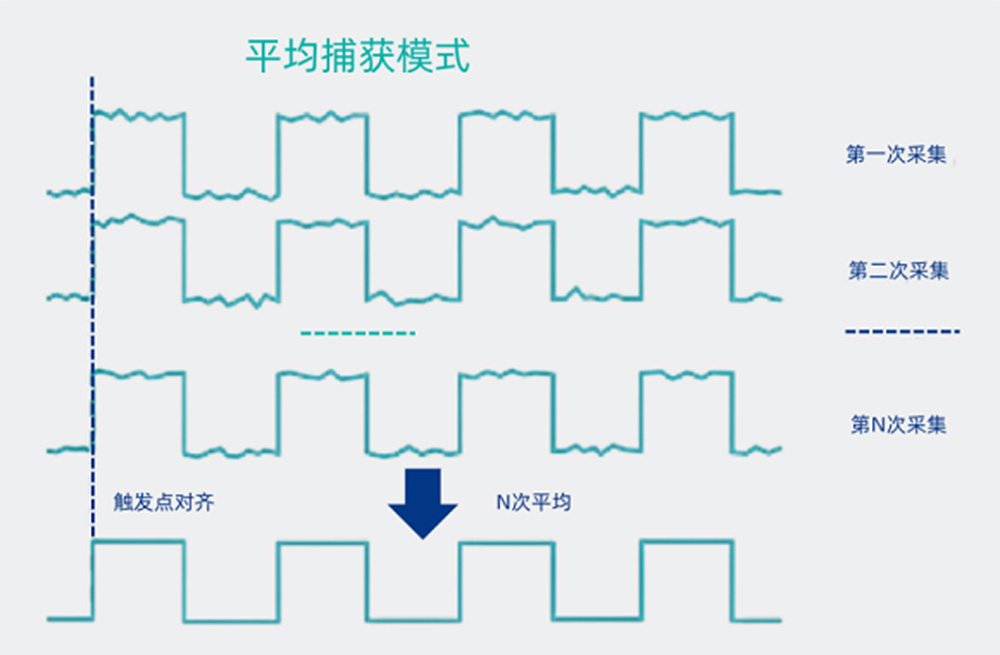

2、平均模式：噪声信号的"降噪滤镜"

平均模式可以说是示波器的降噪滤镜，通过连续捕获多次波形对齐叠加取平均值，能大幅降低随机噪声，使重复信号轮廓更清晰，ZDS3054E平均数次数可选，范围在2~65536，系统默认为64次。

核心优势：精准测量含噪声的重复信号，如测试电池纹波噪声，确保BMS精准判断剩余电量。

短板提醒：会抹平偶发毛刺，因此仅适用于稳定重复信号，无法观察单次或瞬态异常的情况。

3、峰值模式：瞬态异常的"高速抓拍器"

峰值模式可以说是示波器的高速连拍模式，通过极短时间内疯狂采样，只记录信号的最高点和最低点，专门捕捉纳秒级的偶发毛刺、过冲或欠冲等瞬态异常。

核心优势：能锁定极窄的干扰脉冲，如激光雷达的回波毛刺信号，用于自动驾驶的传感器校准。

短板提醒：波形可能因显示所有极值点而显得"毛糙"，因此适用于观察瞬态异常信号，不适合测量平滑稳定的波形。

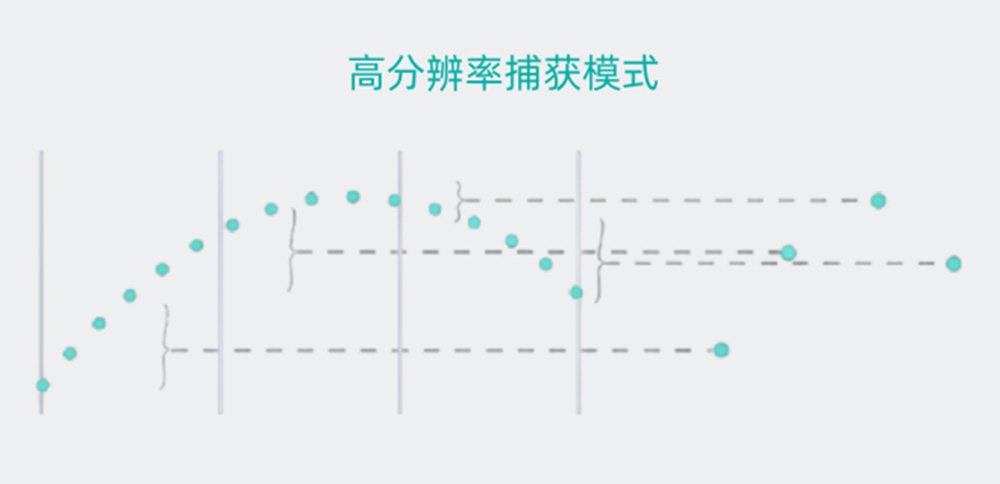

4、高分辨率模式：细微变化的"微距镜头"

高分辨率模式可以说是示波器的微距镜头，通过提升垂直精度，能帮助我们看清普通模式下无法捕捉的微小电压变化，例如能捕捉到电池从3.7V降至3.69V的细微波动。

原理：通过对波形中的每N个点求平均，再把原来的N个采样点替换成一个平均点来显示，相当于放大波形细节，类似用微距镜头拍花蕊上的花粉颗粒。

应用场景：适用于观察快充协议电压波动、传感器弱信号等需高精度测幅值的场景，但因采样率降低，不适合测高频信号，容易导致波形失真。

ZDS3054E示波器捕获模式实测场景对比

为了更加直观的突出标准模式和不同模式下的波形对比，我们针对其它模式不同场景条件进行了还原，让大家更直观感受到差别。

1、平均模式vs标准模式：噪声信号测试对比

平均模式的核心优势在于能精准测量含噪声的重复信号，这里我们通过信号发生器输出一个噪声信号输出到我们的ZDS3054E示波器，通过切换模式对比，可以看到，标准模式下噪声比较明显，平均模式下可以降低随机噪声，使得重复轮廓更加清晰。

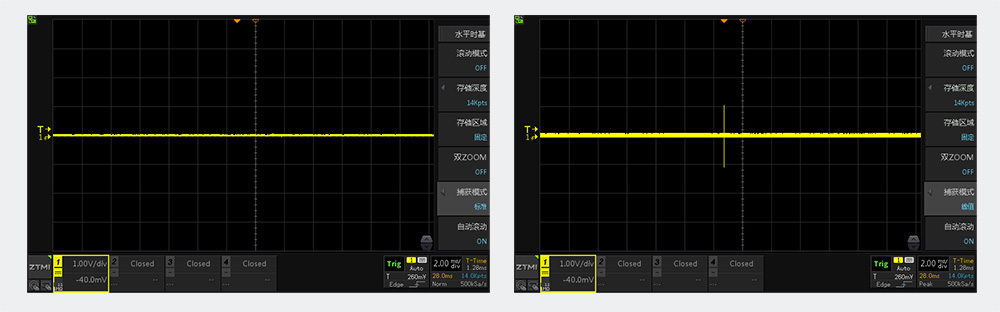

2、峰值模式vs标准模式：瞬态脉冲信号捕获对比

峰值模式能通过短时间的高速采样，来记录波形的最高点和最低点，对于瞬态出现的过冲信号，标准捕获模式下会出现漏触发的情况，峰值模式能很好的弥补这一缺点，帮助我们捕获出瞬时出现的脉冲信号。

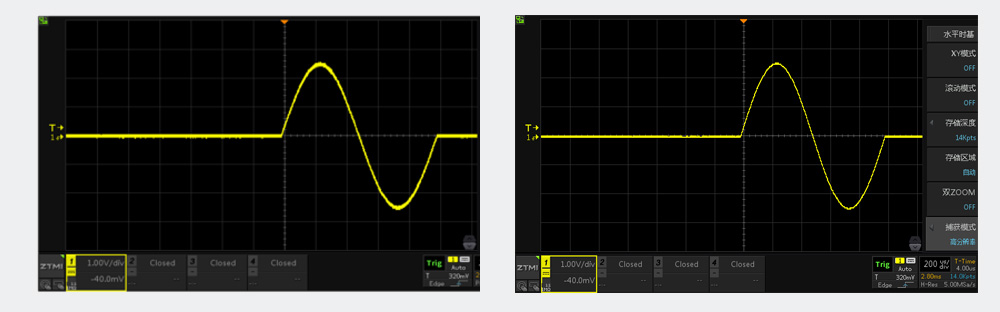

3、高分辨率模式vs标准模式：微小电压变化测试对比

高分辨率模式下能看清标准模式无法捕捉的微小电压变化，通过下图对比可以看下波形细节方面，明显高分辨率下的波形细节更加细腻，对于电池信号出现的微小变化能够更快速的捕捉。

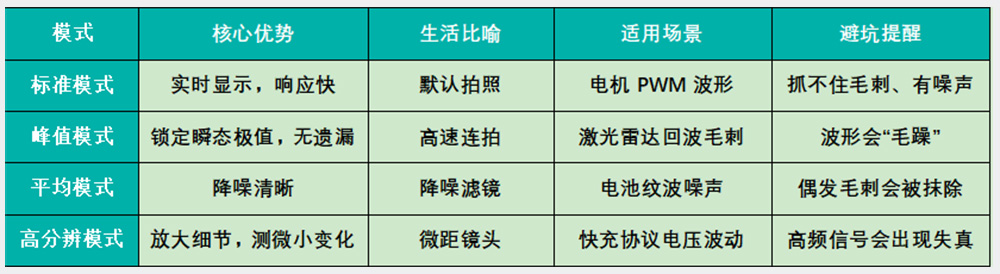

一张表选对示波器捕获模式，告别盲测焦虑

面对千变万化的信号，用对模式才能事半功倍。保存记住这张选型指南：

总结

波形测试的核心在于高保真还原信号特征，而捕获模式的精准选择是实现这一目标的关键。

ZDS3054E示波器凭借500MHz带宽、4GSa/s采样率的硬件基础，确保信号捕获的精确性，配合四种专业捕获模式，就像给工程师配备了一套完整的"测试武器库"。

无论是基础波形观测还是复杂信号分析，结合智能触发、深存储、波形搜索等功能，不仅实现信号的高保真采集，更支持从异常定位到参数分析的完整测试流程。

下次遇到波形"不听话"，先别急着调参数——换个捕获模式试试，也许问题就迎刃而解了！
