MPT智能化光储测试系统：光伏储能行业测试的革新解决方案

2025-04-14

"好产品"背后的重重测试挑战

光伏储能产业作为能源变革的关键力量正在全球范围内快速发展。我国也涌现出众多优秀光储产品企业，他们通过不断提升产品质量来增强国际竞争力，使中国产品走向世界。

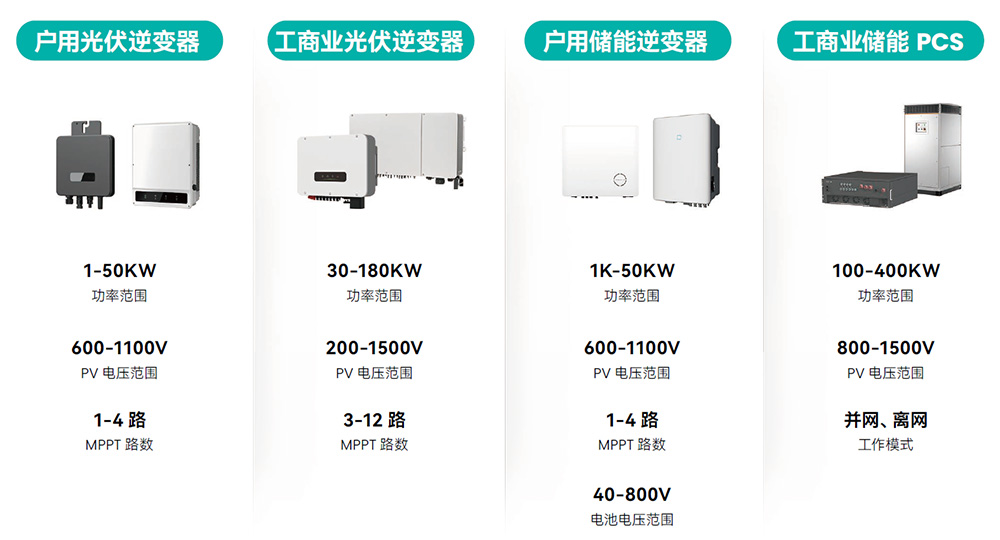

图1 常见光储逆变器/PCS

随着市场竞争加剧，光伏逆变器、储能逆变器、储能PCS等核心产品的质量检测变得尤为重要，企业测试需求也从传统人工单机测试向自动化、智能化、全面化测试转变。然而产品测试环节却成为许多光储企业发展的"隐形瓶颈"。

测试项目繁多复杂

涵盖性能测试、功能测试和并网测试三大类别，单个产品测试项目多达数十项，如表1：

表1 光储产品测试项目（部分）

性能测试	功能测试	并网测试
充放电检测	并网离网切换检测	功率因数/ 效率检测
过载能力检测	电流/ 电压谐波检测	电流/ 电压间谐波检测
闪变/ 三相不平衡检测	直流分量检测	输出电压/ 电流/ 频率偏差检测
有功/ 无功功率控制检测	电压动态瞬变值检测	短路保护检测
极性反接保护检测	欠压/ 过压保护检测	欠频/ 过频保护检测
离网过流保护检测	过温保护检测	交流进线相序保护检测
MPPT 效率测试	待机/ 空载功耗测试	恒流充电稳流精度与电流纹波
恒压充电稳压精度与电压纹波	电压适应性检测	频率适应性检测
谐波适应性检测	功率因数适应性检测	三相电压不平衡适应性检测
电压波动和闪变适应性检测	高/低电压穿越能力检测	防孤岛保护（需选配RLC 负载）
并网电流谐波检测	过频/ 欠频功率相应	有功/ 无功范围测试

标准要求严格多样

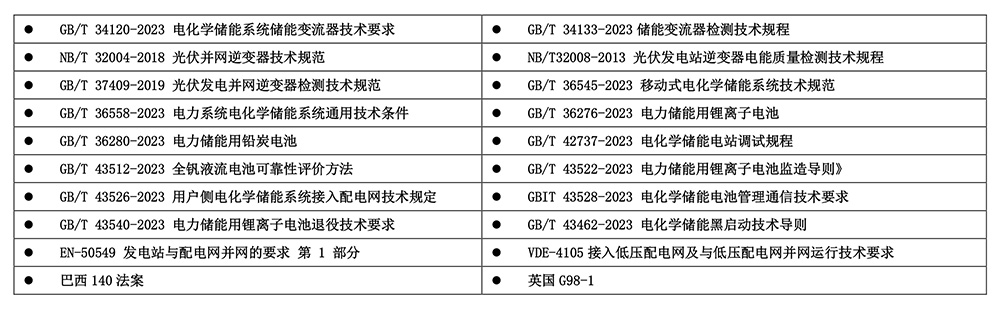

光伏逆变器、储能逆变器、储能PCS等产品测试必须符合多项国内外标准，例如：

● GB/T 37408、GB/T 37409、GB/T 37410（中国）

● IEC 61000、IEC 62116、IEC 61727（国际）

● IEEE 1547、UL 1741（美国）

● VDE-AR-N 4105、VDE-AR-N 4110、VDE-AR-N 4120（德国）

● EN 50549-1、EN 50549-2（欧洲）

● G98、G99（英国）

● AS 4777.2（澳大利亚）

在实际测试中，可能还面临测试效率低下，难以满足快速迭代；设备与人力成本居高不下；结果一致性差影响可靠性；标准频繁更新需及时跟进；认证反复延误产品上市时间等诸多挑战。

MPT智能化光储测试系统：光储测试"全能选手"

MPT智能化光储测试系统是针对多种类型光伏逆变器、储能逆变器、储能PCS产品，实现标准认证的自动化测试平台，可支持多国家地区并网认证标准。

系统主要由PV光伏模拟源、电网模拟器、闪变阻抗模拟器、RLC负载、电池模拟器、功率分析仪、示波记录仪、自动化控制机柜及自动化测试软件等组成，从定制系统架构、专业硬件平台、智能软件中心全方位提供高标准测试服务。

1、系统架构：量身定制的测试方案

针对不同产品类型提供定制化测试架构，满足各类测试需求，如下图所示。

图2 户用光伏逆变器系统架构

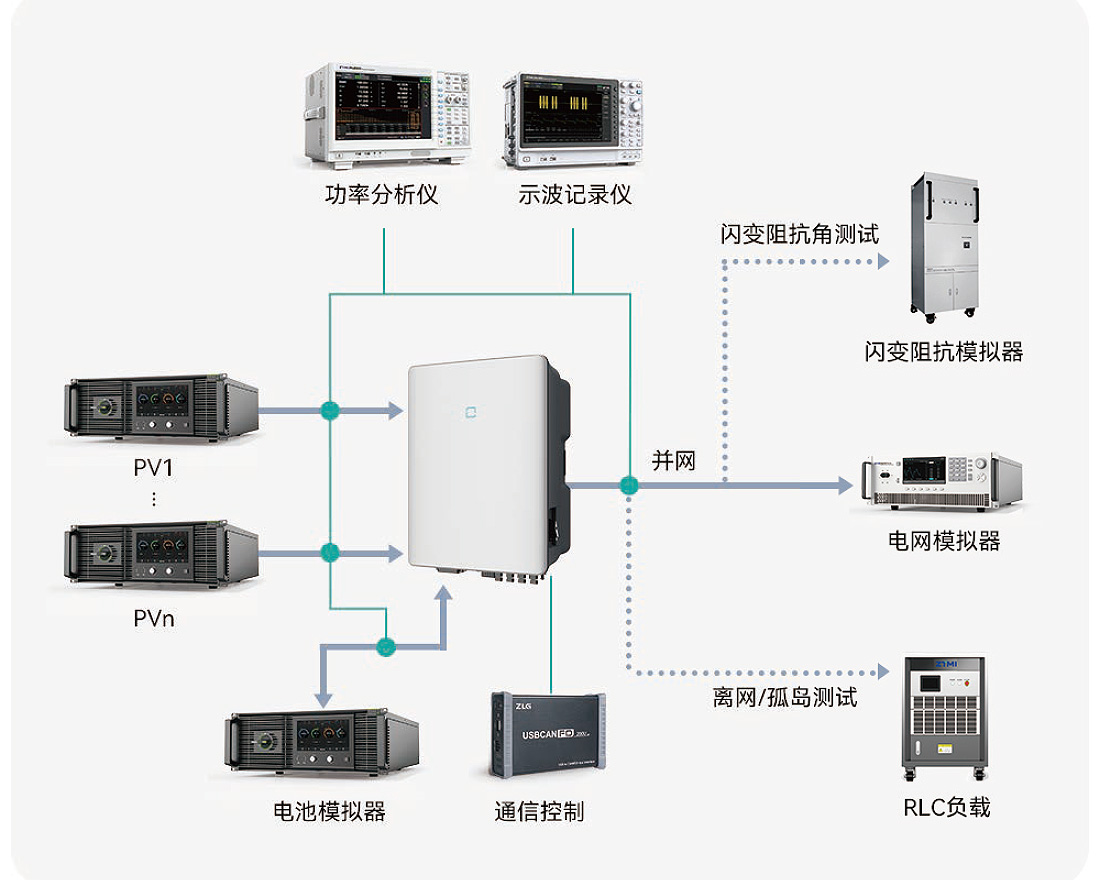

图3 户用储能逆变器系统架构

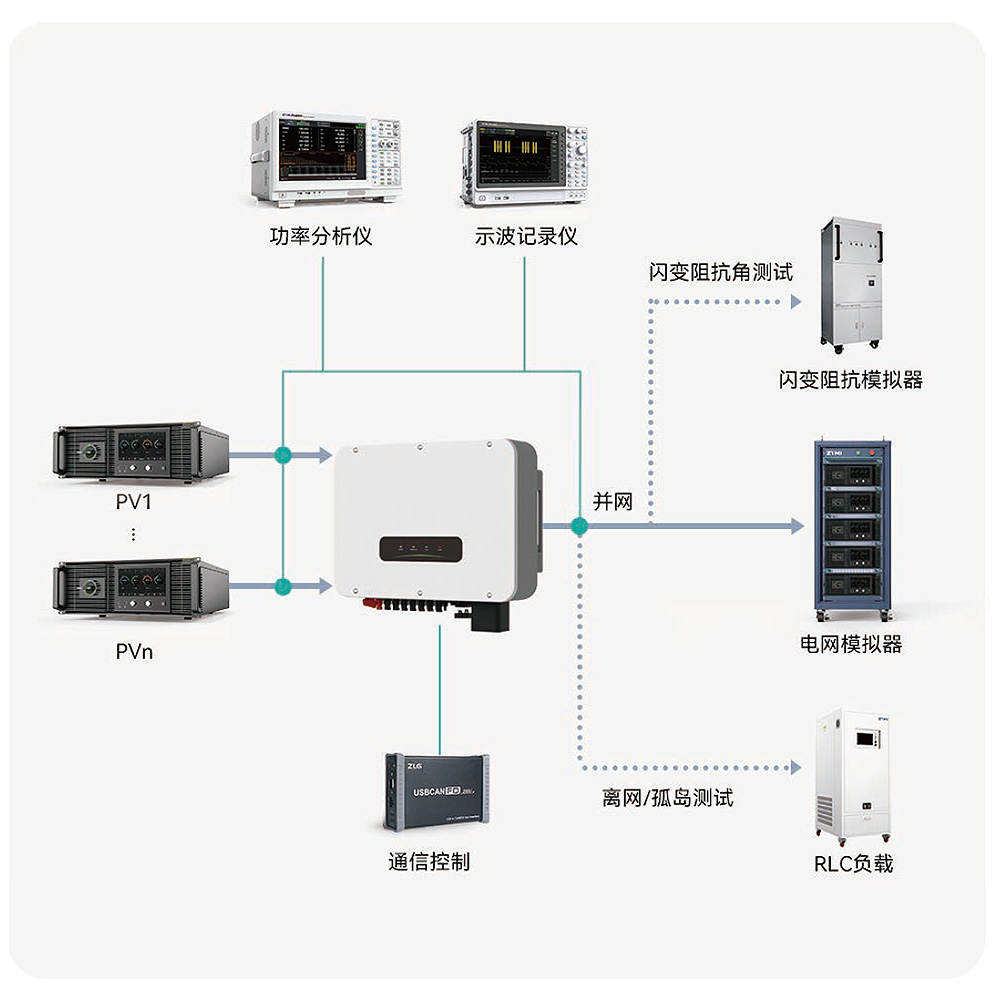

图4 工商业光伏逆变器系统架构

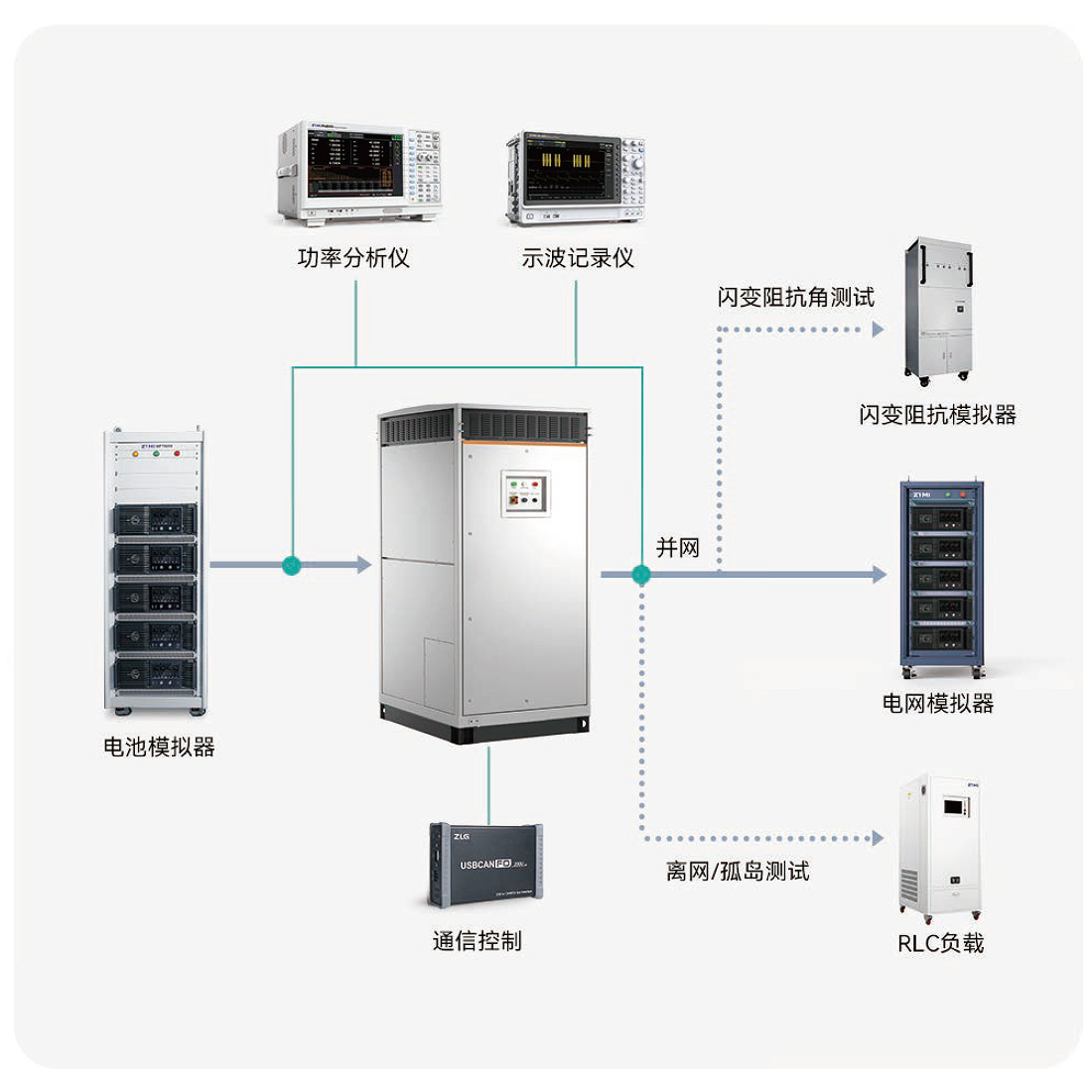

图5 工商业储能PCS系统架构

2、专业硬件：打造可靠的测试基础

系统集成领先的测试设备，打造完整的硬件测试平台。

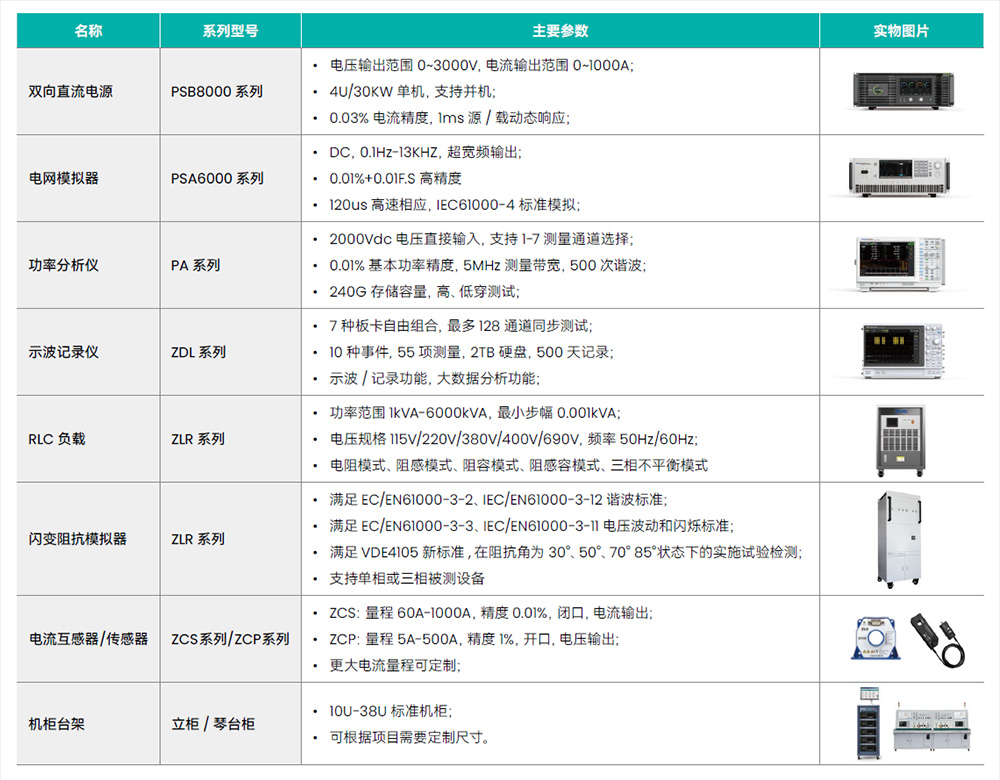

表2 MPT系统主要硬件组成

3、智能软件：测试的"核心控制中枢"

系统配备功能齐全且易于扩展的智能化分析软件，由功能独立的三层子程序组成。

测试设备层：统一管理各类测试仪器，解决多品牌设备兼容问题，简化系统配置。

测试开发与执行层：提供可视化测试流程编辑，内置测试模块库，降低测试开发难度。

测试管理层：实现项目管理和数据管理一体化，建立完善的测试数据追溯体系。

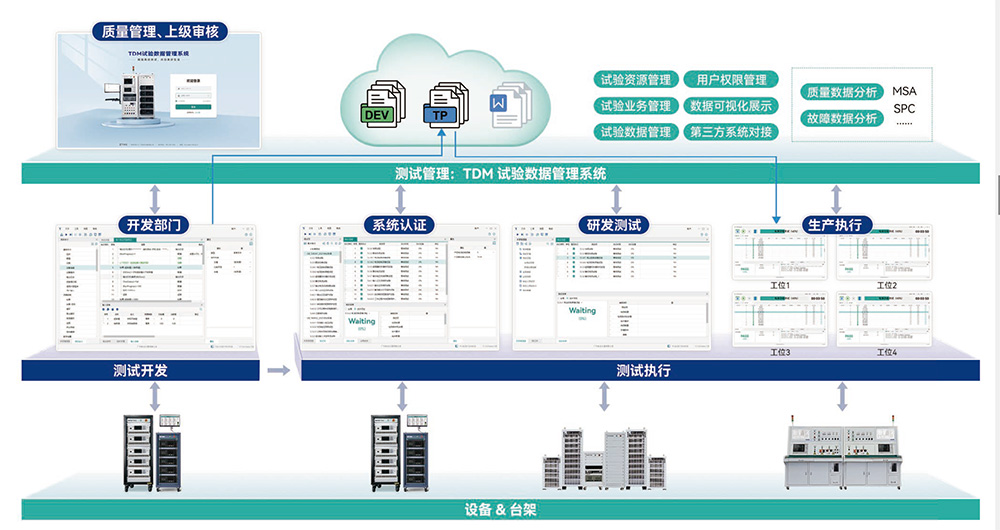

图6 软件架构组成

软件系统面向研发测试和生产测试应用，实现数据与工程的高效管理和互通，软件功能如下图所示。

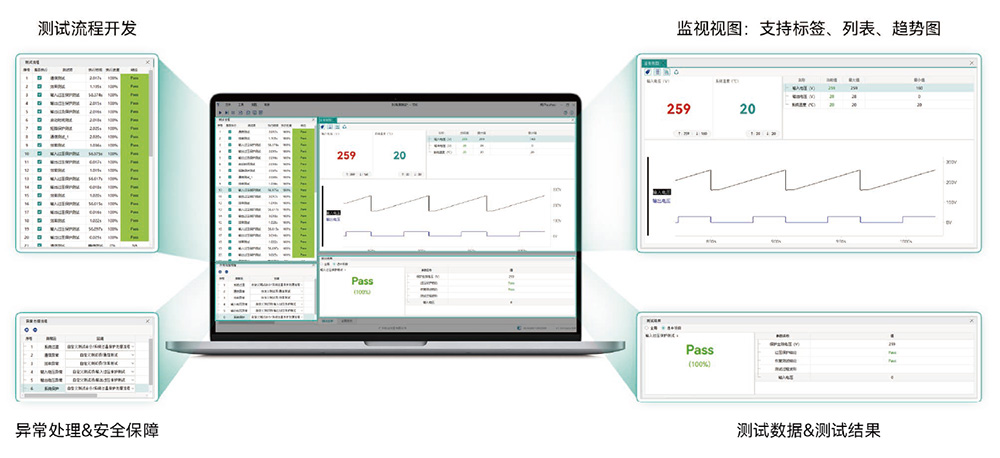

图7 软件功能开发与数据监控

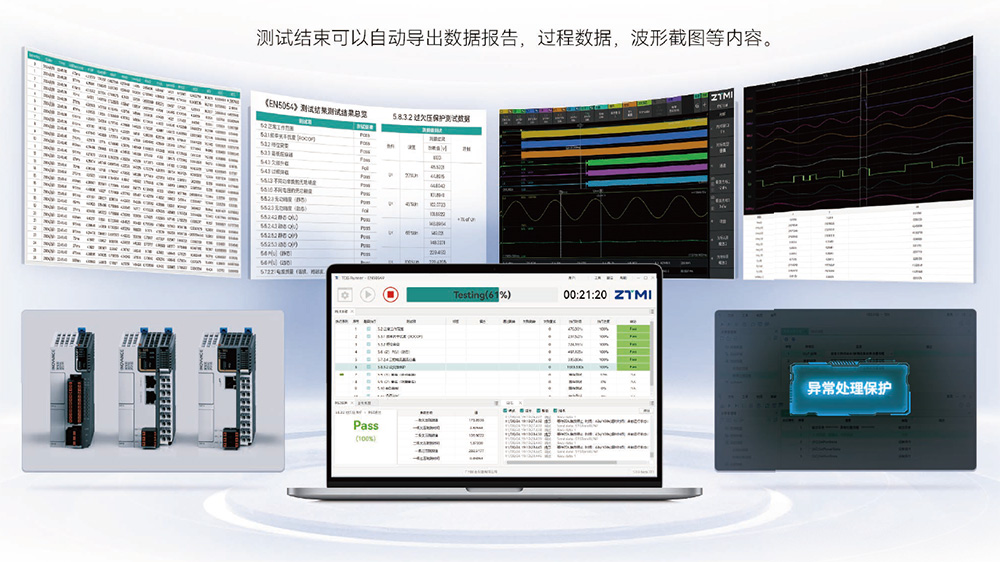

图8 软件运行、报告导出与安全保护

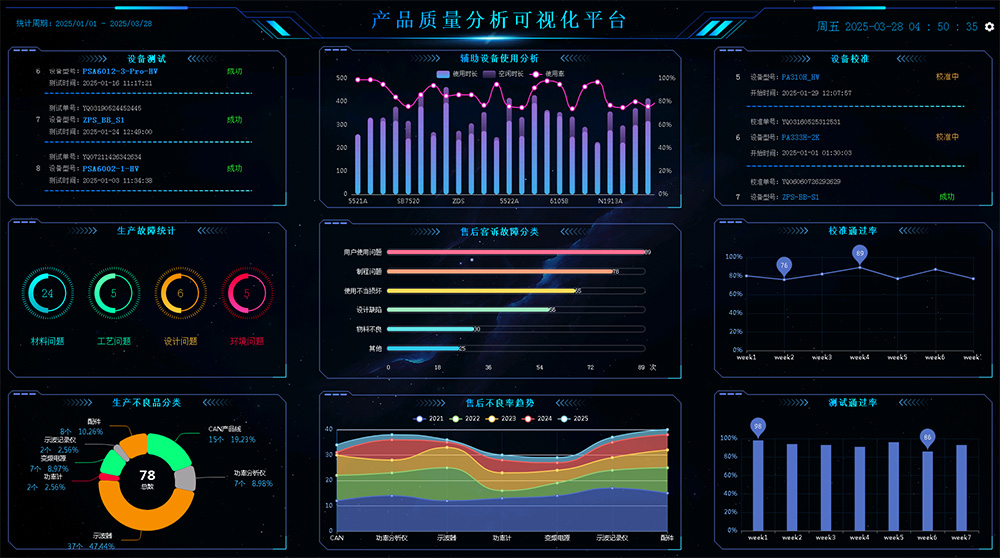

图9 数据对外展示分享

与致远仪器同行，赋能高效测试

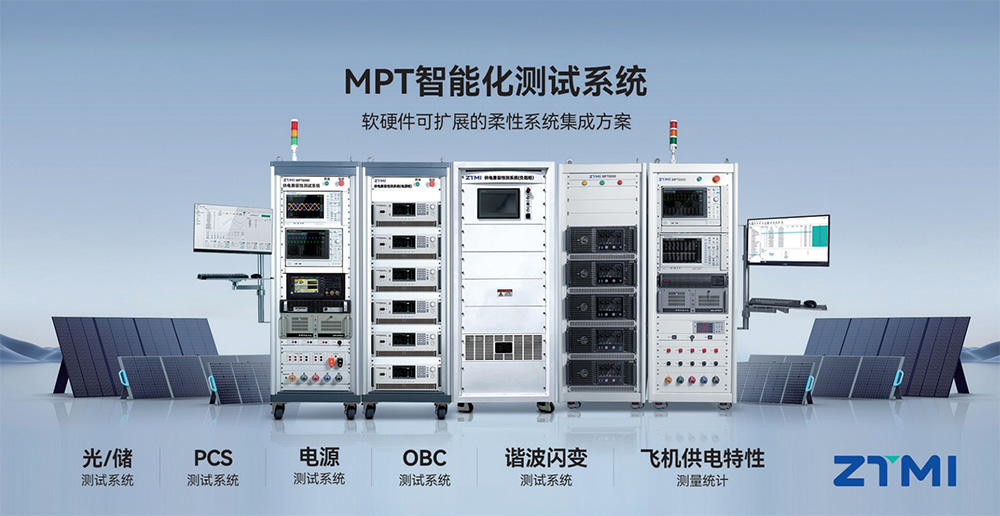

致远仪器凭借多年测量技术积累与系统集成经验，推出的MPT智能化测试系统，通过柔性集成先进仪器、嵌入式模块、TDS自动化测试软件与云服务，快速适配各种产品的高效测试、测量需求，为光伏储能、PCS、多种电源、OBC及交直流充电桩等多行业，提供全方位、精准高效的测试解决方案。
