ZUS高精度示波器如何让双脉冲测试从“波形观察”走向“精准数据分析”？

2025-12-18

一、案例背景：新能源汽车能效决战“0.5%”时代

2025年，电动汽车能效竞争进入“0.5%决胜时代”。随着能效分级标签的落地，800V高压平台渗透率翻倍，某头部车企凭借99%效率的SiC功率模块逆变器抢占市场先机。

当800V高压架构搭配SiC/GaN宽禁带半导体器件后，功率开关速度被推至纳秒级，高频动作下引发的动态损耗与EMI干扰，成为电机驱动、车载电源、充电桩等新能源电力电子系统工程师面临的首要测试难题。

双脉冲测试（Double Pulse Test），正是破解这一难题的核心方法。它能在瞬间的高压大电流工况下，精准捕获功率器件开关瞬态波形，量化开关损耗细节，让驱动电路优化与器件选型有数据依据。

二、为什么功率器件测试必须做双脉冲测试？

直接上机测试的三大风险

在验证IGBT、SiC MOSFET、GaN HEMT等功率器件性能时，很多工厂初期倾向于直接整机上线测试以节省时间。但这种方式存在隐患：

● 疏忽尖峰：往往会忽略极端工况下的电压尖峰（Vds过冲），导致器件击穿风险；

● 无法量化：难以具体量化单一功率开关器件的开通损耗（Eon）、关断损耗（Eoff）；

● 后期风险：随着工程规模扩大，设计余量浪费或整机故障风险会陡增。

因此，在电力电子系统设计阶段就通过双脉冲测试平台获取并量化功率开关特性参数，是对新能源汽车电控、光伏逆变器、工业变频器等整机系统开发与优化的前瞻性保障。

三、测试原理：什么是双脉冲测试？

3.1 双脉冲测试的核心逻辑

示波器双脉冲测试的核心，是通过两次连续的脉冲信号来评估功率器件的动态特性与稳定性：

● 第一次脉冲：用于建立电感电流，使电路状态稳定；

● 第二次脉冲：真正的测试阶段，用于捕捉开关过程的关键波形数据。

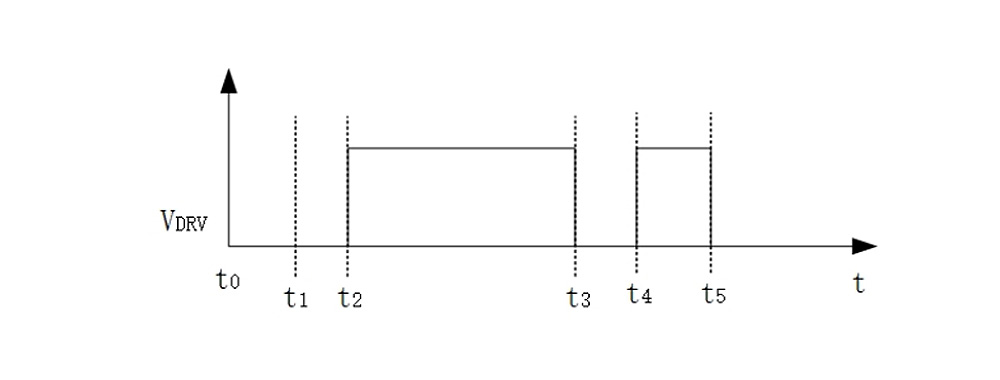

3.2 标准双脉冲时序逻辑（t0-t5）

● t0-t2：直流电源上电，电路进入稳定准备期；

● t2-t3（首次开通）：发出第一个开通脉冲，被测器件DUT从关断转为导通，电感电流上升；

● t3-t4（首次关断与续流间隔）：发出关断脉冲，记录电流电压变化（开关损耗、电压尖峰），此时电感续流，为第二次脉冲做准备；

● t4-t5（二次开通）：发出第二个开通脉冲，测试二次导通特性；

● t5以后（二次关断）：功率器件切回关断状态，再次记录关断时的能量损耗、Vds电压尖峰。

高精度示波器正是通过捕捉这几次动作前后的微秒级至纳秒级波形，直观评判IGBT/SiC/GaN器件是否稳定、高效。

四、数据维度：双脉冲测试主要测什么参数？

ZUS系列12bit高精度示波器能够将波形转化为三大类核心功率器件特性数据：

4.1 开关损耗参数

● 开通损耗（Eon）：影响高频工况下的功率模块发热与电动车续航效率；

● 关断损耗（Eoff）：在SiC/GaN高频应用场景下，该损耗占比极高，是能效优化重点。

4.2 时序参数（纳秒级分辨率）

● 延迟时间（td）：影响驱动信号与器件动作的同步性；

● 上升/下降时间（tr/tf）：直接决定电流变化率di/dt大小，其中SiC器件的下降时间通常在纳秒级。

4.3 应力与反向恢复参数

● 电压尖峰：关断瞬间的Vds/Vce过冲，需通过双脉冲测试数据指导缓冲电路设计，防止功率器件击穿；

● 电流变化率（di/dt）：变化过大会引发EMI电磁干扰；

● 反向恢复（Irr/Qrr）：评估续流二极管的损耗与干扰特性，对IGBT模块测试尤为重要。

五、落地实测：ZUS系列高精度示波器怎么测？

5.1 ZUS内置双脉冲测试功能

ZUS5000/ZUS6000系列12bit高精度示波器自带专业的双脉冲测试分析功能，覆盖开关损耗测试和反向恢复测试。用户可根据实际功率电子测试需求直接调取功能。本文主要介绍双脉冲功能中的损耗测试应用。

5.2 双脉冲测试平台硬件组成

完整的功率器件双脉冲测试平台包括：

● 被测器件（DUT）

● 直流电源

● 辅助电源

● 信号发生器（ZUS系列示波器自带双通道任意波形发生器）

● 高精度示波器

● 高压差分探头/光隔离探头

● 高带宽电流探头

5.3 电压测试探头方案选择

针对不同的测试环境与预算，致远仪器提供两套差异化电压测试探头方案：

方案一：性价比优选方案

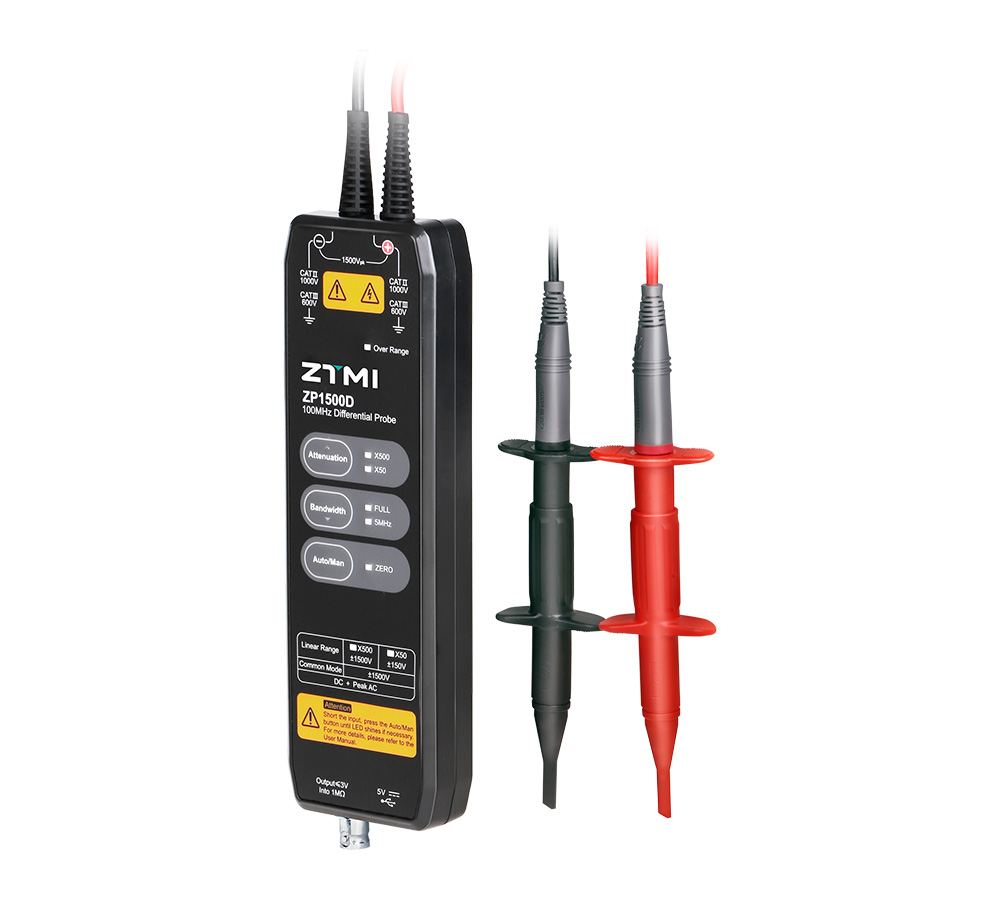

配置：ZP1500D 高压差分探头

适用场景：适合测试环境相对干净、对成本敏感的功率电子测试场景。以高性价比满足常规IGBT/SiC电压波形测试需求。

方案二：精度优先方案

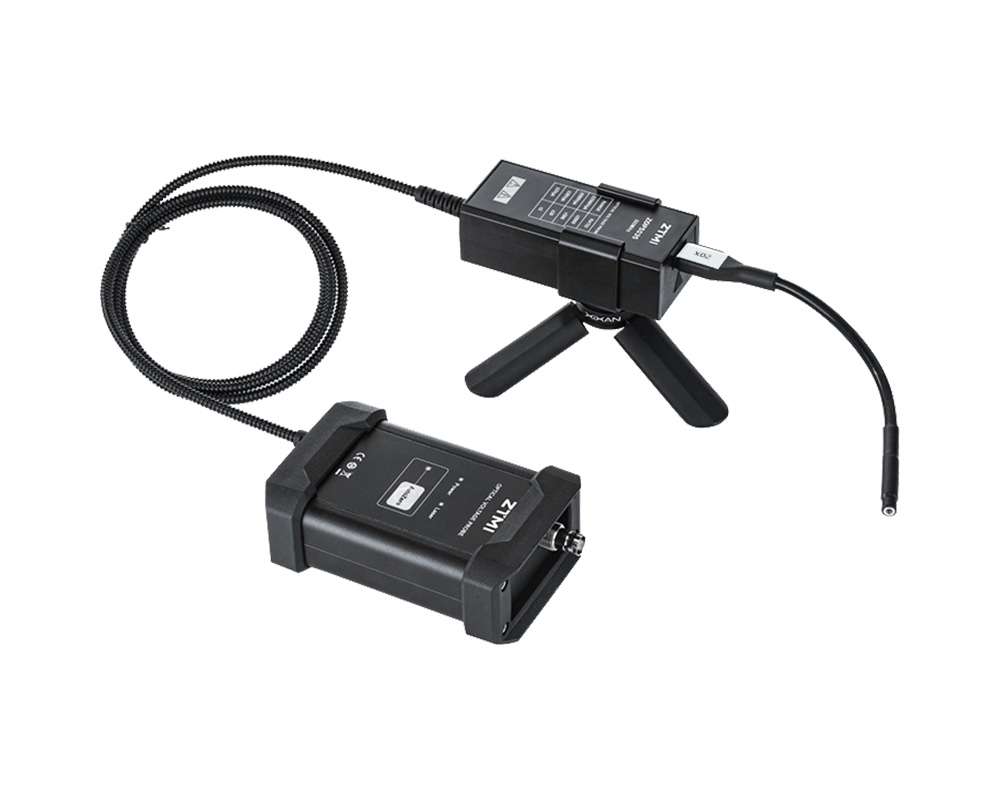

配置：ZOP5035 光隔离差分探头

适用场景：适合有强电磁噪声干扰、对测量精度要求严苛的SiC/GaN高频开关测试场景。光隔离设计抗干扰能力极强，测量误差更小，是SiC功率器件高精度双脉冲测试的首选配置。

5.4 测试步骤简述

1.确认测试连接环境与探头校准；

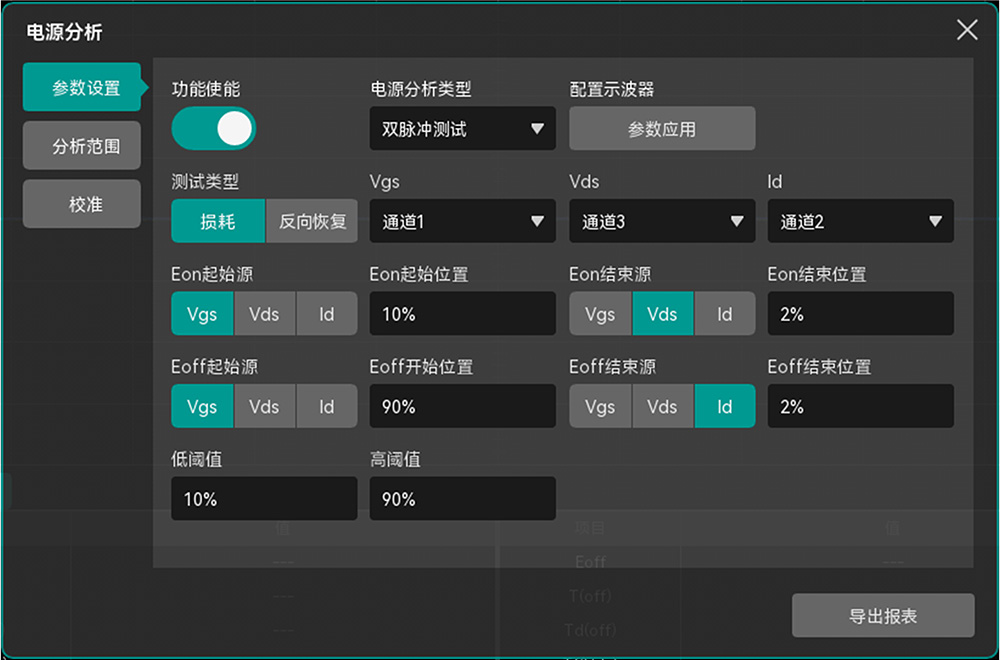

2.设定关键测试参数（漏源电压VDS、门极电压VGS、漏极电流ID），可根据实测需求对参数进行修改；

3.点击运行，ZUS示波器自动捕获波形并分析，即可实时查看开关损耗测试分析结果；

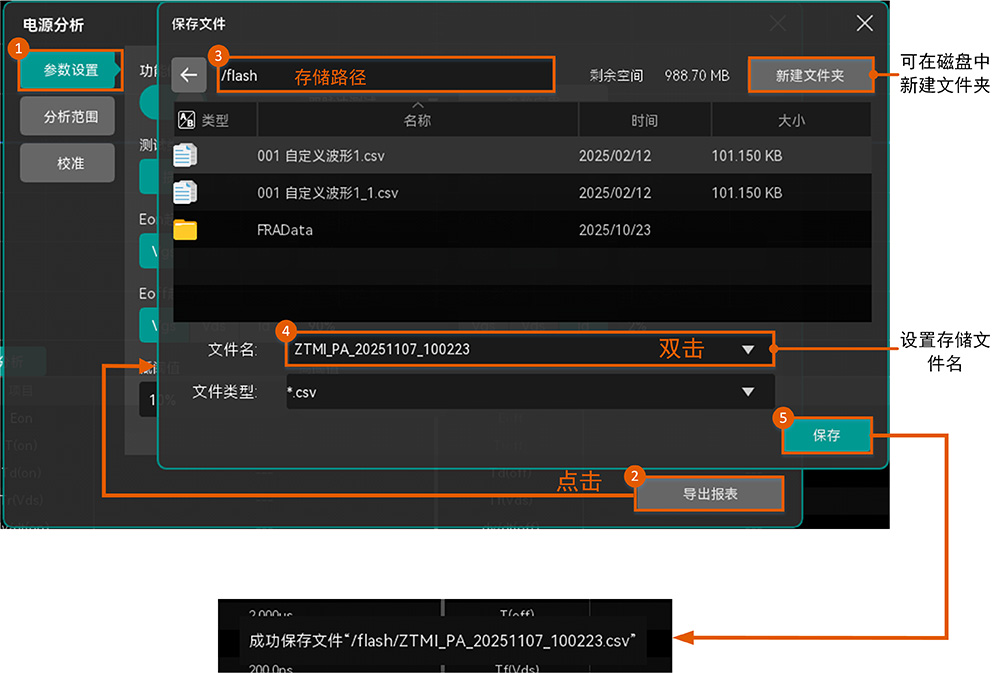

4.测试波形和损耗数据结果支持导出专业测试报表格式。

六、总结：双脉冲测试在功率器件验证中的核心优势

双脉冲测试是评估IGBT/SiC/GaN等功率半导体器件动态特性的标准测试手段，具备无可替代的优势：

● 接近实际工况：通过电感负载模拟真实逆变器、电机驱动器中的电流连续模式（CCM）；

● 可重复性强：每次测试条件可控，便于对比不同器件、驱动参数优化效果；

● 全面评估动态特性：一次测试即可获得开通损耗、关断损耗、二极管反向恢复特性、电压电流应力等完整数据；

● 无需复杂负载：只需一个电感元件，比全功率平台测试更安全、经济、高效；

● 器件选型与验证的标准方法：广泛应用于新能源汽车电控、光伏储能逆变器、充电桩、工业变频器等领域的IGBT/SiC/GaN功率器件评估与驱动电路优化。

致远仪器ZUS5000/ZUS6000系列12bit高精度示波器内置专业双脉冲测试功能，一键捕获纳秒级开关瞬态波形，精准量化开关损耗、电压尖峰等关键功率参数，为电力电子电路的能效优化与功率器件选型提供核心数据支撑。
