谐振点测试太慢？ZUS5054示波器一键扫频+精准相位验证方案

2025-09-30

谐振点测试：电源与射频工程师的"隐形难题"

在电源设计和射频调试中，以下场景几乎每天都在发生：

场景一：高频变压器盲区

设计了一款开关电源用高频变压器，但不知道其自谐振频率(SRF)具体位置。若工作频率过于接近SRF，寄生电容与电感形成并联谐振，会导致效率骤降、发热异常甚至损坏器件。

场景二：滤波器调谐困境

LC滤波器设计完成后，需验证实际谐振频率是否与仿真值一致。传统方法需要逐点扫频，手动记录每个频率点的阻抗数据，再绘制曲线寻找峰值。

场景三：电感线圈批量测试

生产环节需要对射频电感、天线线圈进行谐振点筛选，传统手动测试面对批量任务效率低下。

传统测试方法的三大痛点

1.设备繁琐：需准备独立信号源、示波器、探头、记录工具

2.操作低效：从低频逐点手动调频，每个频点记录一次数据

3.误差风险：人工读数与记录易出错，结果一致性差

有没有更高效的解决方案？

方案一：一键自动扫频——30MHz内谐振点快速定位

致远仪器ZUS5054示波器内置30MHz高性能信号发生器与环路分析(Bode Plot)功能，可实现谐振点测试的全自动化流程。

测试步骤（仅需三步）

1. 连接电路

采用经典"串联电阻法"，将示波器通道与待测件（变压器、滤波器等）连接。

2. 一键设置

● 设定扫频范围（如100Hz~30MHz）

● 设定测试点数（如500点）

● 选择测试模式：阻抗-频率分析

3. 自动捕获

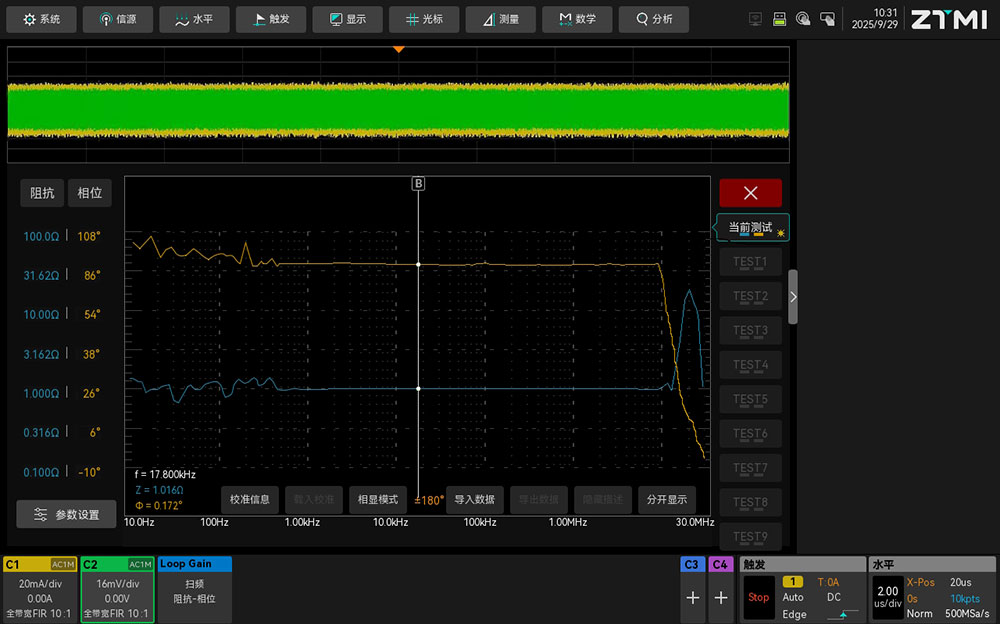

启动扫描后，示波器自动输出扫频信号，实时显示：

● 阻抗-频率曲线：阻值最高峰值点对应频率即为谐振频率

● 相频特性曲线：相位穿过0°位置与阻抗峰值对应，相互验证

方案优势

测试时间缩短90%：30MHz全频段扫描仅需数十秒

完整频率特性：一次扫描获得阻抗曲线与相位曲线，全面评估元件特性

设备整合：信号源+示波器+分析软件三合一，无需额外设备

批量测试友好：适合研发阶段快速筛选与生产环节质量检测

方案二：手动相位差测试——高精度验证与>30MHz扩展

当需要获取更高精度数据，或谐振频率超出30MHz自动测试范围时，ZUS5054示波器的双通道高精度相位测量功能可实现谐振点的精准定位。

测试步骤

1. 输出测试信号

使用示波器内置信号源（或外部高频信号源）输出固定频率正弦波

2. 双通道测量

● 通道1：监测输入信号

● 通道2：测量待测元件两端电压

3. 寻找"同相点"

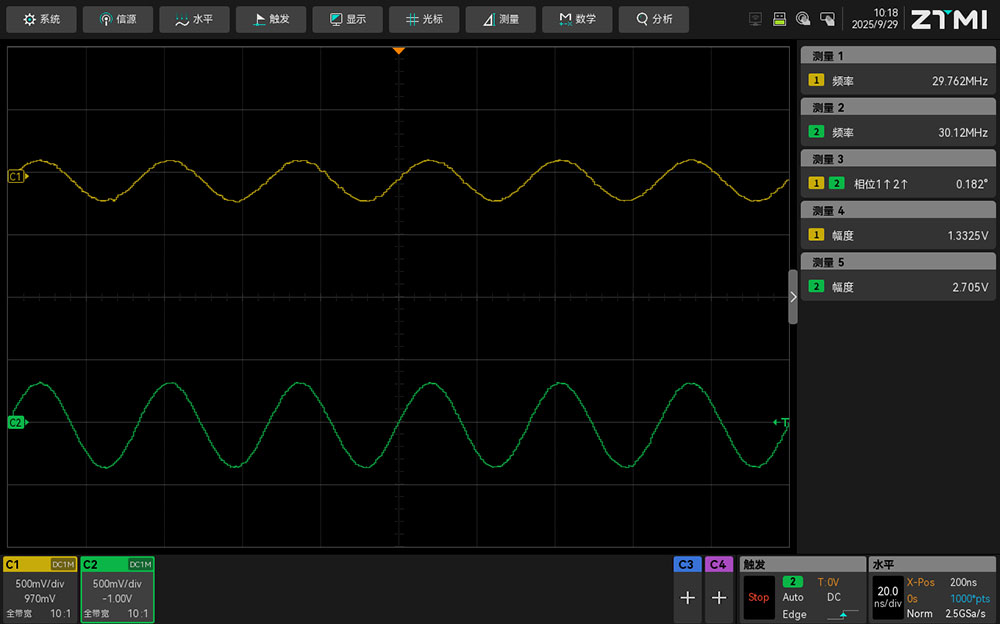

缓慢调节信号频率，实时观察"相位1→2"读数。当满足以下两个条件时，即为谐振频率：

● 相位差显示0°（电压与电流同相）

● 通道2电压达到最大值（阻抗峰值）

方案特点

精度更高：基于谐振时电压电流同相的基本原理，结果可靠

频率扩展：配合外部信号源可测试>30MHz的高频谐振点

交叉验证：可验证自动扫频结果，双重保障准确性

教学演示：清晰展现谐振原理，适合实验室教学

两种方案如何选择？

测试需求	推荐方案	适用场景
快速评估频率特性	自动扫频	研发阶段筛选、批量质检
精确定位谐振点	手动相位测试	精密调谐、结果验证
高频元件(>30MHz)	手动相位测试+外部信号源	射频天线、高频滤波器
教学演示	手动相位测试	实验室原理教学

推荐组合使用：先用自动扫频快速锁定频率范围，再用手动相位测试精准验证，效率与精度兼得。

典型应用场景

1. 电源设计领域

应用： 快速评估高频变压器和功率电感的SRF

价值： 确保开关电源工作频率远离谐振点，避免效率下降与过热风险

2. 射频调试领域

应用： 精确调谐30MHz以下的天线及LC匹配网络

价值： 优化天线驻波比(SWR)，提升射频系统传输效率

3. 元件测试与质量检测

应用： 批量测试磁性元件谐振点偏差

价值： 自动扫频大幅提高检测效率，完整频率曲线便于快速筛选不良品

4. 高校实验教学

应用： 演示谐振原理与测试方法

价值： 图形化界面直观展现阻抗-频率关系，增强教学效果

结语

致远仪器ZUS5054示波器集成30MHz信号发生器与环路分析功能，将传统谐振点测试从"小时级手动操作"升级为"分钟级自动化分析"。配合双通道高精度相位测量，可满足从快速筛选到精密验证的全场景需求。

无论是电源工程师评估变压器SRF，还是射频工程师调谐LC网络，ZUS5054都能提供高效、准确的测试解决方案。
